Весы крановые контейнерные К25, 54874-13

Назначение

Весы крановые контейнерные К-25 ( далее-весы) предназначены для статического взвешивания железнодорожных контейнеров, транспортируемых подъемным устройством козлового крана.

Описание

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза в аналоговый электрический сигнал, пропорциональный массе взвешиваемого груза весоизмерительными ячейками (измерительными осями) с тензорезисторными датчиками, включенными по мостовой схеме. Далее аналоговый электрический сигнал преобразуется в цифровой код и на дисплее терминала индицируются измеренные значения массы груза.

Конструктивно весы состоят из грузоприемного устройства, представляющего собой грузовую тележку с расположенными в ней четырьмя измерительными осями РМА 10, и электронного терминала RAG 701.02, находящегося в кабине крановщика козлового крана.

Управление весами осуществляется с клавиатуры терминала.

В весах предусмотрены следующие устройства:

-    устройство индикации отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5.);

-    устройство первоначальной установки нуля весов (ГОСТ Р 53228-2008, п. Т.2.7.2.4);

-    устройство полуавтоматической установки нуля (ГОСТ Р 53228-2008, п. Т.2.7.2.2);

-    устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);

-    устройство компенсации массы тары (Т)(ГОСТ Р 53228-2008, п. Т.2.7.4).

В весах предусмотрено устройство сигнализации о перегрузке.

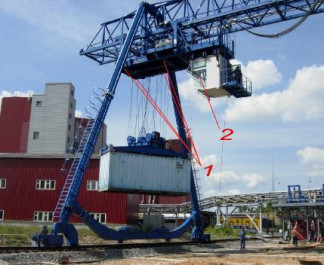

Внешний вид весов, измерительной оси РМА10 и терминала RAG 701.02 представлен на рисунке 1.

Лист № 2 Всего листов 3

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней (боковой поверхности) терминала.

Технические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.

Диапазон компенсации массы тары,% от Мах Погрешность устройства установки нуля, е Реагирование (порог чувствительности), е Невозврат к нулю, не более, е Предельная нагрузка (Lim),% от Мах, не более Условия эксплуатации:

10

±0,25

1,4

±0,5

125

от минус 40 до плюс 60 от минус 10 до плюс 60 98±2 от 84 до 107

24

220+ Ц

50 ±1 20 3,5

L=210, D=85 151x240x108

12

3

Диапазон температур окружающей среды, °С для

-    ГПУ с 4 измерительными осями РМА 10

-    терминала RAG 701.02 в помещении с обогревом Относительная влажность воздуха при 35 °С Атмосферное давление, кПа

Напряжение питания:

Для грузоприемного устройства от источника питания постоянного тока, В

Для электронного блока от сети переменного тока, В частота, Гц

Время прогрева весов, не менее, мин Потребляемая мощность, не более, В-А Габаритные размеры, мм

-    1 измерительной оси РМА 10

-    электронный терминал RAG 701.02 Масса, кг

-    1 измерительной оси РМА 10

-    электронный терминал RAG 701.02

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на табличку, закрепленную на корпусе терминала.

Комплектность

Весы...................................................................................................................................1 экз.

Руководство по эксплуатации

1 экз.

Поверка

осуществляется по документу МП 54874-13 «Весы крановые контейнерные К25.Методика поверки», утвержденному ФГУП «ВНИИМС» в 2013 году.

Основное поверочное средство - гири 4-го разряда в соответствии с ГОСТ 8.021-2005.

Сведения о методах измерений

Методы измерений приведены в документе «Весы крановые контейнерные К25. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к весам крановым контейнерные К25

ГОСТ 8.021-2005 «Государственная поверочная схема для средств измерения массы». Техническая документации фирмы «PIAB GmbH», Германия, «Весы крановые контейнерные К25. Руководство по эксплуатации".

Рекомендации к применению

Вне сферы государственного регулирования.
