Весы бункерные для взвешивания чистым весом AT-N-SWT DV, 54875-13

Назначение

Весы бункерные для взвешивания чистым весом AT-N-SWT DV (далее весы) предназначены для измерения общей массы сухих сыпучих материалов как суммы масс отдельных доз на промышленных и сельскохозяйственных предприятиях.

Описание

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза тензорезисторными датчиками в электрический сигнал, измерении этого сигнала весоизмерительным устройством и выдачи результатов на табло индикации устройства управления весами.

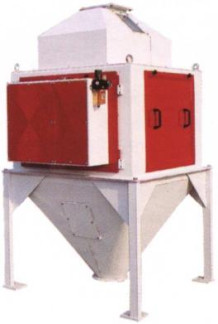

Конструктивно весы состоят из загрузочного бункера, лопатки, отклоняющей поток и соответствующего пневматического привода, двух емкостей, каждая из которых, в зависимости от максимального предела взвешивания весов, имеет от двух до четырех тензорезистор-ных датчиков, в которые падает взвешиваемый продукт, бункера разгрузки, а так же микропроцессора, оснащенного внешними платами интерфейса, который полностью контролирует работу машины и поддерживает связь с оператором с помощью панели управления.

Весы осуществляют дискретное дозирование (с ненормированной точностью) материала, поступающего из питателя, расположенного вне весов, и последующее статическое взвешивание каждой дозы. После этого вычисляется накопленным итогом общая масса всех доз.

При изготовлении весов используются датчики весоизмерительные тензорезисторные Single Beam производства «Vishay Tedea-Huntleigh Ltd.», Израиль (Госреестр № 37064-08).

Весы бункерные для взвешивания чистым весом AT-N-SWT DV выпускаются в следующих модификациях: 100, 200, 300, 500, 750, 900, 1200, 2000, 3000 и 4000 различающихся максимальным и минимальным пределами взвешивания, ценой деления шкалы суммирования, массой, габаритными размерами, напряжением питания и количеством используемых тензорезисторных датчиков.

Программное обеспечение

Весы оснащены встроенным программным обеспечением (далее ПО), которое идентифицируется по номеру версии. Программное обеспечение контролирует работу машины, поддерживает связь с оператором через панель управления и позволяет осуществлять контроль процесса измерений. Влияние ПО на метрологические характеристики весов не превышает допустимых значений.

Таблица 1. Идентификационные данные программного обеспечения.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Обозначение типа, модельный ряда весов, максимальный предел взвешивания (Мах), минимальный предел взвешивания (Min), цена деления шкалы суммирования (dt) и минимальная суммарная нагрузка (£min) приведены в таблице 2.

Таблица 2.

Пределы допускаемой погрешности весов при измерении массы дозы, в единицах dt (при испытаниях):

-    в интервале до 500 dt включ.

-    в интервале св. 500 dt до 2000 dt включ.

-    в интервале св. 2000 dt до 10000 dt включ.

Пределы допускаемой погрешности весов при измерении общей массы, % от измеряемой массы:

-    при первичной поверке

-    в эксплуатации

Диапазон рабочих температур, °С Питание от сети переменного тока:

-    напряжение, В,

-    частота, Гц,

Потребляемая мощность, В • А, не более Время прогрева, мин

Вероятность безотказной работы за 1000 ч

±0,5;

±1,0;

±1,5;

±0,5;

±1,0;

от плюс 5 до плюс 35;

(110, 120, 220, 240) ±10%;

(50, 60) ±2%; 100; 30;

0,95.

Габаритные размеры, количество тензорезисторных датчиков устанавливаемых на емкость для взвешивания порции груза (n), общее количество тензорезисторных датчиков, входящих в состав весов (побщ) представлены в таблице 3.

Таблица 3

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации.

Комплектность

Поверка

осуществляется по документу МП 54875-13 «Весы бункерные для взвешивания чистым весом AT-N-SWT DV. Методика поверки», утвержденному ФБУ «Ростовский ЦСМ» в 2013 г.

Основное поверочное оборудование: весы ГОСТ OIML R 76-1-2011, обеспечивающие определение массы материала, равной минимальной суммарной нагрузке поверяемых весов, с погрешностью не более 1/3 пределов допускаемой погрешности поверяемых весов; эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к весам бункерным для взвешивания чистым весом AT-N-SWT DV

1.    ГОСТ 8.021-2005 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы.

2.    Техническая документация Agrotechnology ApS, Дания.

Рекомендации к применению

Применяются вне сферы государственного регулирования обеспечения единства измерений.
