Делители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э, 54883-13

Назначение

Делители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э предназначены для использования в качестве масштабных преобразователей высоких напряжений постоянного тока и переменного тока промышленной частоты в сетях электроэнергетических объектов и в высоковольтных лабораториях при проведении испытаний.

Делители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э могут также применяться для масштабного преобразования высоких импульсных напряжений стандартной коммутационной и грозовой формы, а частотный диапазон преобразуемых высоких напряжений переменного тока может быть расширен от 1 Гц до 20000 Гц.

Описание

Делители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э собраны по схеме резистивно-емкостного масштабного преобразователя. Плечи высокого напряжения собраны из резистивно-емкостных сборок. Плечо низкого напряжения собрано из конденсаторов, соединенных параллельно и шунтированных резисторами. Резистивно-емкостные сборки делителей помещены в диэлектрические корпуса. В основаниях и в верхних крышках корпусов предусмотрены отверстия для охлаждения элементов делителя.

В плече низкого напряжения установлен разрядник для защиты от перенапряжений. Коаксиальный кабель, применяемый для подсоединения к выходу делителя и к измерительному прибору, снабжен байонетными разъемами.

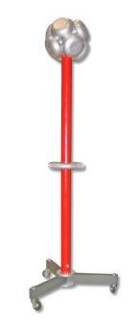

* - место пломбирования Рис.1. Общий вид делителей напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э

Технические характеристики

Номинальные коэффициенты деления ......................... 500, 1000, 1500, 2000, 3000, 4000.

Диапазоны преобразования напряжения постоянного тока, кВ:

-    ДН-20э................................................................................................................... ±(1 ... 20)

-    ДН-50, ДН-50э....................................................................................................... ±(1 ... 50)

-    ДН-100, ДН-100э................................................................................................. ±(1 ... 100)

-    ДН-200, ДН-200э................................................................................................. ±(1 ... 200)

-    ДН-300э................................................................................................................ ±(2 ... 300)

-    ДН-400э................................................................................................................ ±(2 . 400).

Диапазоны преобразования действующих значений напряжения переменного тока номинальной частотой 50 Гц (дополнительно по заказу 1 Гц - 20 кГц), кВ:

-    ДН-20э..................................................................................................................... (1 ... 20);

-    ДН-50, ДН-50э......................................................................................................... (1 ... 50);

-    ДН-100, ДН-100э................................................................................................... (1 ... 100);

Лист № 3 Всего листов 5

-    ДН-200, ДН-200э................................................................................................... (2 ... 200);

-    ДН-300э.................................................................................................................. (з ... 300);

-    ДН-400э.................................................................................................................. (4 ... 400).

Диапазоны (дополнительно по заказу) преобразования напряжений стандартных грозовых и коммутационных импульсов, кВ:

-    ДН-20э..................................................................................................................... (1 ... 25)

-    ДН-50, ДН-50э......................................................................................................... (l ... 50)

-    ДН-100, ДН-100э................................................................................................... (2 ... 100)

-    ДН-200, ДН-200э................................................................................................... (б . 200)

-    ДН-300э................................................................................................................ (10 ... 300)

-    ДН-400э................................................................................................................ (10 ... 400).

Пределы допускаемой относительной основной погрешности коэффициента деления при измерении действующих значений напряжения переменного тока номинальной частотой 50 Гц и напряжения постоянного тока, %:

-    ДН-50, ДН-100, ДН-200 ...................................................................................................± 1,0

-    ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э...............................................± 0,5

Пределы допускаемой относительной дополнительной погрешности коэффициента деления при измерении высоких импульсных напряжений стандартной коммутационной и грозовой формы, или при измерении действующих значений напряжения переменного тока в частотном диапазоне от 1 Гц до 20 кГц, % .............................................................................± 0,5

Дополнительная погрешность коэффициента деления делителей для всех видов измеряемых напряжений, обусловленная влиянием температуры окружающего воздуха в диапазоне рабочих температур (+5 ... +40) °С не превышает 50 % от пределов допускаемой относительной основной погрешности.

Время установления рабочего режима измерений, не более, с....................................... 60;

Средняя наработка на отказ, не менее, ч ....................................................................... 7000;

Средний срок службы, не менее, лет ....................................................................................8;

По отдельному согласованию с заказчиком средний срок службы может быть увеличен до 20 лет.

Масса делителей, не более, кг:

Габаритные размеры делителей, не более, мм:

Нормальные условия применения:

-    температура окружающего воздуха, °С ....................................................................20 ± 5;

-    относительная влажность воздуха, % .......................................................................30.80;

-    атмосферное давление, мм рт. ст.............................................................................630-800.

Рабочие условия применения:

-    температура окружающего воздуха, °С .....................................................................5.40;

-    относительная влажность воздуха, % .............................................................80 при 25 °С;

-    атмосферное давление, мм рт. ст.............................................................................630-800.

Знак утверждения типа

Знак утверждения типа наносится на табличку делителя методом трафаретной печати, на титульный лист руководства по эксплуатации - типографским способом.

Комплектность

Комплект поставки делителей напряжения приведен в таблице 1.

Таблица 1 - Комплект поставки делителей напряжения.

Поверка

осуществляется по документу МП 54883-13 «Делители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2013 года.

Основные средства поверки приведены в таблице 2 Таблица 2 - Основные средства поверки._

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации 4229-010-75617971-2013 РЭ.

Всего листов 5

Нормативные документы, устанавливающие требования к делителям напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э:

1.    ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

2.    ГОСТ 1516.3-96. Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции.

3.    ТУ 4229-010-75617971-2013 «Делители напряжения ДН-50, ДН-100, ДН-200, ДН-20э, ДН-50э, ДН-100э, ДН-200э, ДН-300э, ДН-400э. Технические условия».

Рекомендации к применению

- «выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
