| Номер в госреестре | 54885-13 |
| Наименование СИ | Гониометры |
| Обозначение типа СИ | PrismMaster-Absolute Line, PrismMaster-Compact Line, PrismMaster-Comparison Line |
| Изготовитель | "Trioptics GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 31.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Гониометры PrismMaster-Absolute Line, PrismMaster-Compact Line,
PrismMaster-Comparison Line (далее - гониометры) предназначены для измерений углов между плоскими полированными гранями твердых прозрачных и непрозрачных объектов.
Гониометры состоят из:
- цифрового автоколлиматора с CCD-камерой,
- поворотного столика со встроенным угловым энкодером,
- блока индикации с интерфейсом RS-232,
- компьютера с платой захвата изображения.
Измерения углов на гониометрах PrismMaster-Absolute Line, PrismMaster-Compact Line проводятся абсолютным методом, на гониометрах PrismMaster-Comparison Line -сличением с исходной мерой. Принцип действия гониометров состоит в последовательной установке цифрового автоколлиматора перпендикулярно граням измеряемого объекта, регистрации отсчетов углового энкодера и вычислении измеряемого угла как отклонение разности текущего и начального отсчетов углового энкодера от 180°.
Визирование на объект проводится автоколлимационным (для непрозрачных объектов) и коллимационным (для прозрачных объектов) методами. При измерениях в проходящем свете дополнительно используется зеркало с держателем или коллиматор. В гониометрах PrismMaster-Comparison Line коллиматор встроен в основание.
Цифровой автоколлиматор устанавливается на основании с изменяемым углом наклона (гониометры PrismMaster-Absolute Line) или регулируемой стойке, закрепленной на гранитной плите.
Вращение поворотного столика проводится вручную или автоматически с помощью электропривода (в зависимости от исполнения гониометра). Для правильной установки измеряемого объекта предусмотрен наклон столика в двух взаимно перпендикулярных плоскостях.
Блок индикации встроен в основание гониометра или располагается отдельно.
Для настройки гониометра и визуализации результатов измерений гониометры подключаются к компьютеру с установленным программным обеспечением PrismMaster или OptiAngle.
Для определения показателя преломления гониометры исполнений PrismMaster и PrismMaster MOT комплектуются дополнительным модулем с коллиматором и источником спектрального излучения.

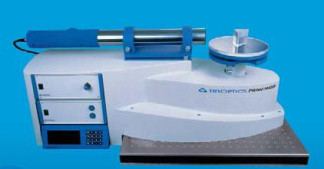

Внешний вид гониометров приведен на рисунках 1, 2, 3.
Гониометры PrismMaster-Absolute Line, PrismMaster-Compact Line поддерживают возможность работы со встроенным программным обеспечением PrismMaster, гониометры PrismMaster-Comparison Line - с OptiAngle. Программное обеспечение устанавливается на персональный компьютер под управлением операционной системы семейства Microsoft Windows и предназначено для:
- настройки гониометра,
- вывода на экран изображения автоколлимационной марки в режиме реального времени,
- обработки и визуализации результатов измерений,
- сохранения, загрузки, передачи файлов для дальнейшей обработки.
Программное обеспечение соответствует уровню защиты «С» от непреднамеренных и
преднамеренных изменений в соответствии с МИ 3286-2010.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| PrismMaster | PrismMaster | 3.3.4.1 | 60d497f9477fd 2cd1d5d3df4a 7a02fd2 (файл PrismMaster 3.exe) | MD5 |
| OptiAngle | OptiAngle | 5.4.6.0 | 82197d3de4a4 6052ed6ff2d2e da3b60f (файл OptiAngle 5.exe) | MD5 |
При нормировании метрологических характеристик было учтено влияние программного обеспечения.
Таблица 2
| Гониометры | Исполнения гониометров | Диапазон измерений углов, градусы | Пределы допускаемой абсолютной погрешности измерений углов, секунда | Диаметр поворотного столика, мм | Габаритные размеры, мм, не более | Масса, кг, не более | Масса объекта, помещаемого на столик гониометра, кг, не более | |
| однократное измерение | многократные измерения | |||||||
| PrismMaster-Absolute Line | PrismMaster | 0 - 360 | ±1 | ±0,5 | 200 | 1100x450x400 | 80 | 15 |
| PrismMaster HR | 0 - 360 | ±0,5 | ±0,2 | 200 | 1100x450x400 | 80 | 15 | |
| PrismMaster MOT | 0 - 360 | ±1 | ±0,5 | 200 | 1100x450x400 | 80 | 15 | |
| PrismMaster HR MOT | 0 - 360 | ±0,5 | ±0,2 | 200 | 1100x450x400 | 80 | 15 | |
| PrismMaster-Compact Line | PrismMaster C-200 | 0 - 360 | ±1,5 | ±0,6 | 200 | 900x450x400 | 50 | 15 |
| PrismMaster Compact | 0 - 360 | ±7,5 | ±5 | 100, 150 | 400x600x250 | 40 | 15 | |
| PrismMaster Compact MOT | 0 - 360 | ±7,5 | ±5 | 100, 150 | 1100x450x400 | 40 | 15 | |
| PrismMaster- Comparison Line | - | 0 - 360 | ±1 | - | 110 | 400x400x600 | 50 | 15 |
Питание от сети переменного тока с параметрами:
- напряжение, В
220±22;
50±1.
400.
12.
7680.
- частота, Гц Потребляемая мощность, Вт, не более Средний срок службы, лет Средняя наработка на отказ, ч
Условия эксплуатации:
1. Диапазон температуры окружающего воздуха, °С
2. Относительная влажность воздуха, %, не более
от +20 до +25.
80 (без конденсации влаги).
Знак утверждения наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на стойку цифрового автоколлиматора.
Таблица 3
| Наименование | Количество | |
| Гониометры PrismMaster-Absolute Line: | ||
| 1 | Цифровой автоколлиматор с CCD-камерой | 1 |
| 2 | Поворотный столик | 1 |
| 3 | Блок индикации с интерфейсом RS-232 | 1 |
| 4 | Регулируемая стойка автоколлиматора | 1 |
| 5 | Источник люминесцентного освещения с блоком питания | 1 |
| 6 | Плата захвата изображения (Frame Grabber) | 1 |
| 7 | Гранитный стол или плита | 1 |
| 8 | Программное обеспечение PrismMaster | 1 |
| 9 | Комплект кабелей | 1 |
| 10 | Дополнительный модуль для измерений в проходящем свете: зеркало, держатель, программный модуль | по требованию Заказчика |
| 11 | Дополнительный модуль для определения пирамидальности: зеркало или коллиматор, программный модуль | по требованию Заказчика |
| 12 | Дополнительный модуль для определения показателя преломления: коллиматор, источник спектрального излучения, программный модуль (для гониометров исполнений PrismMaster, PrismMaster MOT) | по требованию Заказчика |
| 13 | «Гониометры PrismMaster-Absolute Line, PrismMaster-Compact. Руководство по эксплуатации» | 1 экз. |
| 14 | Методика поверки МП 2512-0007-2012 | 1 экз. |
| Гониометры PrismMaster-Compact Line: | ||
| 1 | Цифровой автоколлиматор с CCD-камерой | 1 |
| 2 | Поворотный столик | 1 |
| 3 | Блок индикации с интерфейсом RS-232 | 1 |
| 4 | Регулируемая стойка автоколлиматора | 1 |
| 5 | Плата захвата изображения (Frame Grabber) | 1 |
| 6 | Гранитный стол или плита | 1 |
| 7 | Программное обеспечение PrismMaster | 1 |
| Наименование | Количество | |
| 8 | Комплект кабелей | 1 |
| 9 | «Гониометры PrismMaster-Absolute Line, PrismMaster-Compact. Руководство по эксплуатации» | 1 экз. |
| 10 | Методика поверки МП 2512-0007-2012 | 1 экз. |
| Гониометры PrismMaster-Comparison Line: | ||
| 1 | Цифровой автоколлиматор с CCD-камерой | 1 |
| 2 | Регулируемая стойка автоколлиматора | 1 |
| 3 | Поворотный столик | 1 |
| 4 | Плата захвата изображения (Frame Grabber) | 1 |
| 5 | Источник люминесцентного освещения с блоком питания | 1 |
| 6 | Основание со сферическими опорами и встроенным коллиматором | 1 |
| 7 | Программное обеспечение OptiAngle | 1 |
| 8 | Комплект кабелей | 1 |
| 9 | «Гониометры PrismMaster-Comparison Line. Руководство по эксплуатации» | 1 экз. |
| 10 | Методика поверки МП 2512-0007-2012 | 1 экз. |
осуществляется по документу МП 2512-0007-2012«Гониометры PrismMaster-Absolute Line, PrismMaster-Compact Line, PrismMaster-Comparison Line. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в марте 2013 г.
В перечень основного поверочного оборудования входят:
рабочий эталон - многогранная призма по ГОСТ 8.016-81 (число граней не менее 12); мера плоского угла призматическая тип 4, 2 разряда по ГОСТ 8.016-81 (число граней не менее 12);
меры плоского угла призматические тип 4, 1 разряда по ГОСТ 8.016-81 (число граней не менее 12).
Методика измерений приведена в документах:
«Гониометры PrismMaster-Absolute Line, PrismMaster-Compact. Руководство по эксплуатации», «Гониометры PrismMaster-Comparison Line. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к гониометрам PrismMaster-Absolute Line, PrismMaster-Compact Line, PrismMaster-Comparison Line
1. ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
2. Техническая документация фирма «Trioptics GmbH».
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
оказание услуг по обеспечению единства измерений (поверка и калибровка мер плоского угла призматических).
