Толщиномеры ультразвуковые 45MG, 54886-13

Назначение

Толщиномеры ультразвуковые 45MG предназначены для измерений толщины изделий из неметаллических и металлических материалов, в т.ч. подверженных коррозии или эрозии.

Описание

Принцип действия толщиномеров ультразвуковых 45MG основан на измерении времени с момента генерации зондирующего импульса преобразователем и до получения отраженного эхо-сигнала от противоположной стороны объекта контроля.

В толщиномерах используется контактный способ обеспечения акустической связи преобразователя с объектом контроля путем прижатия контактной поверхности преобразователя к поверхности контролируемого объекта на участке измерения.

Конструктивно толщиномеры имеют портативное исполнение и состоят из электронного блока и преобразователя, соединенных кабелем.

На передней панели корпуса электронного блока толщиномера расположены дисплей и функциональные кнопки. На задней панели корпуса расположен герметичный аккумуляторный отсек. На верхней панели корпуса расположены разъемы для подключения преобразователей (T/R1, T/R2) и разъем USB для подключения к внешнему устройству. Слот для карты памяти MicroSD расположен под крышкой аккумуляторного отсека.

На дисплее электронного блока отображаются результаты измерений в режиме реального времени в виде измеренных значений толщины, А-скан, а также установленные параметры.

Толщиномеры могут быть оснащены ультразвуковыми преобразователями, изготавливаемые компанией «Olympus NDT, Inc.»:

-    одноэлементными (контактные, с линией задержки, иммерсионные) имеющие частоту от 2,25 до 30 МГц;

-    раздельно-совмещенными D790, D790-SM, D791, D791-RM, D792, D793, D794, D797, D798, D7906-SM, D7908, D799 и MTD705.

Толщиномеры могут поставляться с дополнительными опциями программного обеспечения, в зависимости от режима измерений.

Питание толщиномеров может осуществляться от батарей типа «АА», аккумуляторов (никель-металл-гидридных или литий-ионных), от компьютера или блока питания через USB-разъем.

В комплект поставки толщиномеров входит калибровочный образец для проверки работоспособности.

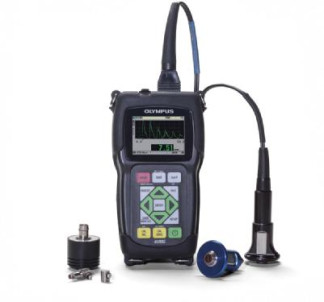

Внешний вид толщиномеров и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Программное обеспечение

Толщиномеры имеют встроенное программное обеспечение, разработанное компанией изготовителем.

Программное обеспечение предназначено для:

-    сбора, обработки, хранения и передачи данных,

-    настройки толщиномера,

-    визуализации результатов измерений.

Защита программного обеспечения толщиномеров от непреднамеренных и преднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010.

Толщиномеры поддерживают работу с автономным программным обеспечением GageView.

При нормировании метрологических характеристик было учтено влияние программного обеспечения.

Условия эксплуатации:

1.    Диапазон температуры окружающей среды, °С    от 0 до +50.

2.    Относительная влажность воздуха, %, не более    95 (без конденсации влаги).

* - диапазон измерений толщины зависит от модели подключенного преобразователя, материала контролируемого изделия, используемого режима измерений.

Знак утверждения типа

Знак утверждения наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на заднюю панель электронного блока толщиномера.

* - количество и модели преобразователей определяются в соответствии с заказом по каталогу изготовителя.

Поверка

осуществляется по документу МП 2512-0009-2013«Толщиномеры ультразвуковые 45MG. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2013 г.

В перечень основного поверочного оборудования входят:

-    комплект образцовых ультразвуковых мер КМТ 176М-1 (Госреестр № 6578-78);

-    длиномер вертикальный модели V+ (Госреестр № 40654-09);

Сведения о методах измерений

Методика измерений приведена в документе:

«Толщиномеры ультразвуковые 45MG. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к толщиномерам ультразвуковым 45MG

Техническая документация компании «Olympus NDT, Inc.».

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
