Машины испытательные AG-Xplus мод. AG-Xplus-0,5; AG-Xplus-1; AG-Xplus-HS-0,5; AG-Xplus-HS-1; AG-Xplus-SC-0,5; AG-Xplus-SC-1; AG-XDplus-0,5; AG-XDplus-1, 54896-13

Документы

Описание типа

Карточка СИ

Номер в госреестре	54896-13
Наименование СИ	Машины испытательные
Обозначение типа СИ	AG-Xplus мод. AG-Xplus-0,5; AG-Xplus-1; AG-Xplus-HS-0,5; AG-Xplus-HS-1; AG-Xplus-SC-0,5; AG-Xplus-SC-1; AG-XDplus-0,5; AG-XDplus-1
Изготовитель	"Shimadzu Corporation", Япония
Год регистрации	2013
Срок свидетельства	31.07.2024
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Машины испытательные AG-Xplus модификации AG-Xplus-0,5; AG-Xplus-1; AG-Xplus-HS-0,5; AG-Xplus-HS-1; AG-Xplus-SC-0,5; AG-Xplus-SC-1; AG-XDplus-0,5; AG-XDplus-

1 (далее - машины) предназначены для измерений силы сжатия или растяжения при проведении механических испытаний образцов.

Описание

Принцип действия заключается в преобразовании тензорезисторным датчиком силы, воздействующей на образец, в электрический сигнал, изменяющийся пропорционально этой силе. Электрический сигнал передаётся в блок управления и результаты измерений в единицах силы отображаются на дисплее.

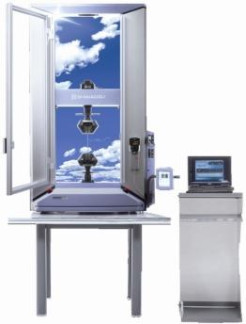

Конструктивно машина состоит из нагружающего устройства и блока управления. Нагружающее устройство состоит из нагрузочной рамы, тензорезисторного датчика, подвижной траверсы, верхнего и нижнего захватов.

Блок управления управляет всеми операциями и обрабатывает сигналы датчика. Измеренные значения силы отображаются на дисплее.

Модификации машин отличаются пределами измерений, пределами допускаемой погрешности, габаритными размерами и массой. Машины AG-Xplus с наибольшим пределом измерений силы до 10 кН, AG-Xplus-HS, AG-Xplus-SC и AG-XDplus выпускаются в настольном варианте исполнения. Машины AG-Xplus с наибольшим пределом измерений силы выше 10 кН выпускаются в напольном варианте исполнения.

Всего листов 4

Программное обеспечение

В машинах используется программное обеспечение (ПО):

1) встроенное (микропрограмма блока управления), реализующее следующие функции: сбор, передачу, обработку, хранение и представление измерительной информации.

2) автономное (программа «TRAPEZIUMX» для персонального компьютера), устанавливается на персональный компьютер под управлением операционной системы семейства Microsoft Windows, реализующее следующие функции: сбор, передачу, обработку, хранение и представление измерительной информации.

В таблице 1 приведены сведения об идентификационных данных ПО

Таблица 1

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО*	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
Программное обеспечение	TRAPEZIUMX	Ver.1.3.0	0414аа6dcf951be3781 24e90f04a271ec5afdc8 ebe3d	sha1
Программное обеспечение	Встроенное программное обеспечение AG-X	Ver. 1.00	Не доступно	Не доступно
* Номер версии (идентификационный номер) программного обеспечения не ниже указанного

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Наибольшие и наименьшие пределы измерений силы и пределы допускаемой относительной погрешности измерений силы приведены в таблице 2.

Таблица 2

	Обозначение
	AG-Xplus- 0,5	AG-Xplus-1	AG- Xplus- HS-0,5	AG- Xplus- HS-1	AG- Xplus- SC-0,5	AG- Xplus- SC-1	AG- XDplus- 0,5	AG- XDplus-1
Наибольший предел измерений силы, кН	0,01; 0,02; 0,05; 0,1; 0,5; 1,0; 5,0; 10; 20; 50; 100; 250; 300	0,01; 0,02; 0,05; 0,1; 0,5; 1,0; 5,0; 10; 20; 50; 100; 250; 300; 600	0,05; 0,1; 0,5; 1,0; 5,0		0,01; 0,02; 0,05; 0,1; 0,5; 1,0; 5,0; 10		20; 50
Наименьший предел измерений, % от наибольшего предела	0,5
Пределы допускаемой относительной погрешности измерений силы*, %	± 0,5	± 1,0	± 0,5	± 1,0	± 0,5	± 1,0	± 0,5	± 1,0
* Характеристики приведены для нормальных условий по ГОСТ 15150-69

Электрическое питание от сети переменного тока:

- напряжение, В......................................................................от 207 до 253

- частота, Гц.............................................................................. от 49 до 51

Потребляемая мощность, кВт, не более

- для машин с наибольшим пределом измерений до 10 кН вкл........................0,45

- для машин с наибольшим пределом измерений 20 кН и 50 кН......................... 1,2

- для машин с наибольшим пределом измерений 100 кН...................................2,0

- для машин с наибольшим пределом измерений 250 кН и 300 кН....................2,5

- для машин с наибольшим пределом измерений 600 кН....................................4,0

Габаритные размеры (длина, ширина, высота), мм, не более

- для машин AG-Xplus-HS......................................................... 777, 510, 1580

- для машин AG-Xplus-SC......................................................... 777, 510, 1130

- для машин AG-XDplus........................................................... 955, 579, 1606

- для машин AG-Xplus с наибольшим пределом

измерений до 10 кН вкл........................................................... 777, 510, 1580

- для машин AG-Xplus с наибольшим пределом

измерений 20 кН, 50 кН и 100 кН.............................................. 1186, 752, 2173

- для машин AG-Xplus с наибольшим пределом

измерений 250 кН и 300 кН...................................................... 1186, 752, 2423

- для машин AG-Xplus с наибольшим пределом

измерений 600 кН................................................................................ 1544, 990, 2911

Примечание: возможны увеличенные по высоте варианты исполнения машин.

Масса, кг, не более............................................................................... 2650

Вероятность безотказной работы за 1000 ч..................................................0,8

Знак утверждения типа

Знак утверждения типа наноситься в виде наклейки на переднюю сторону нагрузочной рамы и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

1. Машина испытательная AG-Xplus - 1 шт.

2. Руководство по эксплуатации - 1 экз.

3. Приспособление для установки гирь при поверке - 1 шт.

4. Методика поверки МП 2301-259-2013 - 1 экз.

Поверка

осуществляется по документу МП 2301-259-2013 «Машины испытательные AG-Xplus. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

12.07.2013 г.

Основные средства поверки:

- динамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности 5 = 0,12 % для машин с пределами допускаемой относительной погрешности 0,5 %; 5 = 0,24 % для машин с пределами допускаемой относительной погрешности 1,0 %.

- гири 4-го разряда по ГОСТ 8.021-2005.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Машины испытательные AG-Xplus. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к машинам испытательным AG-Xplus

1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.

2. Техническая документация фирмы «SHIMADZU CORPORATION», Япония.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
