| Номер в госреестре | 54905-13 |
| Наименование СИ | Вискозиметры |
| Обозначение типа СИ | Rheomat R 180 |
| Изготовитель | "proRheo GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 23.09.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 54905-13 |
| Наименование СИ | Вискозиметры |
| Обозначение типа СИ | Rheomat R 180 |
| Изготовитель | "proRheo GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 23.09.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Вискозиметры Rheomat R 180 (далее - вискозиметры) предназначены для измерения динамической вязкости различных веществ в лабораторных условиях.
Принцип действия вискозиметра основан на измерении момента сопротивления вращению шпинделя измерительного устройства исследуемым продуктом при различных скоростях вращения и расчете динамической вязкости. Измеренный момент сопротивления вращению является величиной, пропорциональной динамической вязкости исследуемого образца.
Конструктивно вискозиметр представляет собой лабораторный прибор, состоящий из измерительного устройства, системы термостатирования и блока управления для работы с вискозиметром вручную.
Для передачи данных и управления работой вискозиметра его подключают к персональному компьютеру через интерфейс RS 232. Программное обеспечение позволяет отображать результаты измерений в виде таблиц и графических зависимостей на экране персонального компьютера.
При необходимости программное обеспечение позволяет сделать пересчет динамической вязкости в кинематическую.

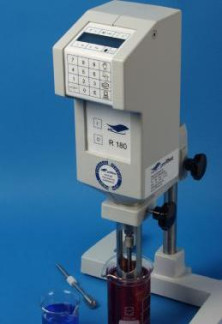

Фотография внешнего вида вискозиметра представлена на рисунке 1.
Вискозиметры оснащены программным обеспечением, позволяющим осуществлять контроль параметров работы вискозиметра, обрабатывать результаты измерения, архивировать данные результаты.
Основные функции и разделение ПО:
метрологически значимая часть
отвечает за осуществление контроля параметров работы вискозиметра, обработку результатов измерения, архивирование данных результатов.
метрологически незначимая часть
отвечает за форму отображения результатов измерений, содержит информацию о настройках дисплея (яркости, контрастности, данных о количестве языков пользователя, доступных в меню вискозиметра), а также о дополнительных прикладных программах в режиме работы, не связанном с расчетом вязкости образца.
Идентификационные данные программного обеспечения
| Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентиф икатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Rhesy | - | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Наименование характеристик | Значения характеристик |
| Диапазон измерений динамической вязкости, мПас | от 1,5 до 1105 |
| Пределы допускаемой относительной погрешности измерений | ± 1,0 |
| динамической вязкости, % | |
| Диапазон показаний вязкости, мПас | от 1,5 до 1107 |
| Диапазон рабочих температур жидкости, оС | 10 - 200 |
| Питание: | |
| - напряжение, В | 220-240 |
| - частота, Гц | 50/60 |
| Габаритные размеры, мм, не более | 105 x 135 x 350 |
| Масса, кг, не более | 2,2 |
| Условия эксплуатации: | |
| температура окружающего воздуха, °С | от 10 до 40 |
| относительная влажность воздуха, % | не более 80 |
| Срок службы, лет, не менее | 8 |
наносится на боковую панель корпуса вискозиметра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Вискозиметр | 1 |
| Штатив | 1 |
| Измерительная система из нержавеющей стали в составе: | |
| 1. Измерительный элемент | 3 |
| 2. Цилиндр | 3 |
| 3. Крышка к цилиндру | 3 |
| Блок питания | 1 |
| Зарядное устройство | 1 |
Программное обеспечение | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки (МП 61-241-2013) | 1 |
осуществляется по документу МП 61-241-2013 «ГСИ. Вискозиметры Rheomat R 180. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.
Эталонные средства измерений, используемые при поверке: стандартные образцы вязкости жидкости:
- ГСО 8586-2004 (динамическая вязкость 1,5 мПас, отн. погрешность ± 0,2 %);
- ГСО 8597-2004 (динамическая вязкость 310 мПас, отн. погрешность ± 0,2 %);
- ГСО 8603-2004 (динамическая вязкость 10300 мПас, отн. погрешность ± 0,2 %);
- ГСО 8604-2004 (динамическая вязкость 22900 мПас, отн. погрешность ± 0,3 %);
- ГСО 8606-2004 (динамическая вязкость 98500 мПас, отн. погрешность ± 0,3 %).
Методика измерений представлена в руководстве по эксплуатации
Нормативные и технические документы, устанавливающие требования к вискозиметрам Rheomat R 180
ГОСТ 8.025-96 «ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей»
ГОСТ 29226-91 «Вискозиметры жидкостей. Общие технические требования и методы испытаний»
Техническая документация изготовителя «proRheo GmbH», Германия.
Вне сферы государственного регулирования обеспечения единства измерений.
