Анализаторы цепей векторные ZVT8, ZVT20, 54908-13

Назначение

Анализаторы цепей векторные ZVT8, ZVT20 предназначены для измерения комплексных коэффициентов передачи и отражения (S-параметров) многополюсников.

Описание

Принцип действия анализаторов цепей векторных ZVT8, ZVT20 основан на принципе рефлектометра - раздельного выделения измерительных сигналов (падающего; прошедшего через измеряемый СВЧ многополюсник; отраженных от его входов), преобразования их в опорный и измеряемые сигналы, формирование напряжений (амплитуда и фаза), пропорциональных этим сигналам с помощью гетеродинных приемников, и дальнейшего дискретного преобразования этих напряжений с целью цифровой обработки и индикации измеряемых величин. Выделение измерительных сигналов производится с помощью резистивных мостов для ZVT8 и направленных ответвителей для ZVT20. Падающий сигнал формируется встроенными в анализаторы цепей синтезаторами.

В анализаторах цепей векторных ZVT8, ZVT20 реализованы различные виды калибровок по наборам внешних калибровочных мер и соответствующие векторные коррекции составляющих систематической погрешности измерений.

Анализаторы цепей векторные ZVT8, ZVT20 конструктивно выполнены в корпусе настольного исполнения и работают под управлением встроенного персонального компьютера с операционной системой Windows. Для отображения программной панели управления необходимо подключение внешнего монитора.

Результаты измерений выводятся на экран дисплея в графической форме и могут быть сохранены в цифровой форме. Для работы в составе автоматизированных систем анализаторы цепей векторные ZVT8, ZVT20 обеспечивают подключение по интерфейсам GPIB и LAN (100Base-T).

Модели анализаторов цепей векторных ZVT8, ZVT20 отличаются диапазоном частот, в базовой конфигурации имеют 2 измерительных порта и следующие опции:

В4 - опция опорного генератора повышенной точности;

В6Х - опция дополнительных портов, где Х - количество дополнительных портов;

В16 - опция прямого доступа к генератору и приемникам;

В21/В23 - опции аттенюаторов генератора для портов 1 и 3 (только для ZVT20);

В32/В34 - опции аттенюаторов приемников для портов 2 и 4 (только для ZVT20);

В11 - опция внутреннего сумматора (только для ZVT20);

К2 - опция временной области;

К4 - опция частотного преобразования;

К5 - опция векторных измерений смесителей;

К7 - опция импульсных измерений;

К9 - опция измерения ГВЗ смесителей;

К17 - опция полосы пропускания приемника 5 МГц;

К30/К31 - опции измерения коэффициента шума;

ZV-Z235/ZV-Z270 - наборы калибровочных мер.

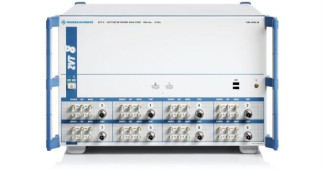

Внешний вид анализаторов цепей векторных ZVT8, ZVT20 представлен на рисунке 1. На рисунке 2 представлен вид задней панели и показаны места пломбирования от несанкционированного доступа.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов цепей векторных за пределы допускаемых значений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010 - уровень A.

Технические характеристики

Пределы допускаемых погрешностей измерений коэффициентов передачи и отражения приведены для рабочего диапазона температур окружающей среды и изменении температуры не более ±1 0С после выполнения калибровки.

Диапазон рабочих частот:

анализаторов цепей векторных ZVT8    от 300 кГц до 8 ГГц

анализаторов цепей векторных ZVT20    от 10 МГц до 20 ГГц

Пределы допускаемой относительной погрешности установки частоты ±8x10-6

-7

(±1x10 для опции B4)

Динамический диапазон при полосе пропускания фильтра ПЧ 10 Гц не менее, дБ:

для анализаторов цепей векторных ZVT8 в диапазонах частот:

от 300 кГц до 50 МГц    98

свыше 50 до 100 МГц    118

свыше 100 МГц до 4 ГГц    128

свыше 4 до 7 ГГц    123

свыше 7 до 8 ГГц    118

для анализаторов цепей векторных ZVT20 в диапазонах частот: от 10 до 100 МГц свыше 100 до 700 МГц свыше 700 МГц до 8 ГГц свыше 8 до 16 ГГц свыше 16 до 20 ГГц

80

100

120

110

105

Диапазон установки уровня выходной мощности, дБм1:

для анализаторов цепей векторных ZVT8 в диапазонах частот: от 300 кГц до 50 МГц

от минус 40 до 10

±1

±2

свыше 50 МГц до 4 ГГц свыше 4 до 7 ГГц свыше 7 до 8 ГГц

для анализаторов цепей векторных ZVT20 в диапазонах частот: от 10 МГц до 13 ГГц свыше 13 до 20 ГГц

Пределы допускаемой абсолютной погрешности установки уровня мощности минус 10 дБм, дБ: для ZVT8 для ZVT20

Пределы допускаемой абсолютной погрешности измерения уровня мощности минус 10 дБм, дБ: в диапазонах частот:

от 10 МГц до 8 ГГц свыше 8 до 20 ГГц

Полоса пропускания фильтра ПЧ:

от минус 40 до 13 от минус 40 до 10 от минус 40 до 8

от минус 30 до 10 от минус 30 до 6

±2

±3

от 1 Гц до 1 МГц (5 МГц опция K17)

Уровень собственного шума приемников, нормализованный к полосе 1 Гц не более дБм: для анализаторов цепей векторных ZVT8 в диапазонах частот: от 300 кГц до 100 МГц свыше 100 МГц до 4 ГГц свыше 4 до 8 ГГц

минус 80 минус 120 минус 115

минус 80 минус 115 минус 110 минус 108

для анализаторов цепей векторных ZVT20 в диапазонах частот: от 100 до 700 МГц свыше 700 МГц до 8 ГГц свыше 8 до 16 ГГц свыше 16 до 20 ГГц

Среднеквадратическое значение шумов измерительной трассы при измерении модуля коэффициента отражения, дБ, в диапазонах частот: для анализаторов цепей векторных ZVT8 в диапазонах частот: свыше 300 кГц при полосе ПЧ 1 кГц

0,004

0,004

0,015

для анализаторов цепей векторных ZVT20 в диапазонах частот: от 700 МГц до 8 ГГц при полосе ПЧ 1 кГц свыше 8 до 20 ГГц при полосе ПЧ 1 кГц

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента отражения, дБ/градус, в диапазоне частот от 1 МГц до 8 ГГц для ZVT8 и от 50 МГц до 20 ГГц для ZVT20, для диапазонов модуля коэффициента отражения:

от 0 до минус 15 дБ    ±0,4/±3

менее минус 15 до минус 25 дБ    ±1,0/±6

менее минус 25 до минус 35 дБ    ±3,0/±20

Пределы допускаемой абсолютной погрешности измерений модуля/фазы коэффициента передачи, дБ, для диапазонов модуля коэффициента передачи:

для ZVT8 в диапазоне частот от 50 МГц до 8 ГГц от 15 до 5 дБ менее 5 до минус 55 дБ менее минус 55 до минус 70 дБ менее минус 70 до минус 85 дБ

±0,2/±2,0

±0,1/±1,0

±0,2/±2,0

±1.0/±6,0

±0,2/±2,0

±1,0/±6,0

±0,2/±2,0

±1,0/±6,0

±0,2/±2,0

±0,1/±1,0

±0,2/±2,0

±1.0/±6,0

±0,2/±2,0

±0,1/±1,0

±0,2/±2,0

±1.0/±6,0

от 2 до 8 от 2 до 6

N, «розетка»

3,5 мм, «вилка»

минус 14

минус 10 минус 12 минус 8

от 198 до 242 650 0,5 8

для ZVT20 в диапазоне частот от 50 до 400 МГц от 15 до минус 30 менее минус 30 до минус 45 дБ

для ZVT20 в диапазоне частот от 400 до 700 МГц от 15 до минус 50 менее минус 50 до минус 65 дБ

для ZVT20 в диапазоне частот от 700 МГц до 8 ГГц от 15 до 5 дБ менее 5 до минус 55 дБ менее минус 55 до минус 70 дБ менее минус 70 до минус 85 дБ

для ZVT20 в диапазоне частот от 8 до 20 ГГц от 15 до 5 дБ менее 5 до минус 35 дБ менее минус 35 до минус 50 дБ менее минус 50 до минус 65 дБ

Количество измерительных портов:

для ZVT8 в зависимости от опций для ZVT20 в зависимости от опций

Тип соединителей измерительных портов по ГОСТ РВ 51914-2002: для ZVT8 для ZVT20

Модули коэффициентов отражения измерительных портов нескорректированные, дБ, в диапазонах частот не более: для ZVT8

в диапазоне частот от 300 кГц до 8 ГГц для ZVT20

от 10 до 50 МГц свыше 50 МГц до 2 ГГц свыше 2 до 20 ГГц

Напряжение питания от сети переменного тока частотой (50±1) Гц, В Потребляемая мощность, В-А, не более:

Время установления рабочего режима, ч, не более Время непрерывной работы, ч, не менее

Габаритные размеры измерительного блока, мм, не более Масса измерительного блока, кг, не более Рабочие условия эксплуатации:

температура окружающей среды, °С относительная влажность воздуха, при 40 °С, %, не более атмосферное давление, мм рт. ст.

465 х 286 х 495 30

от +18 до +28 85

от 537 до 800

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и маркируется на передней панели анализатора цепей векторного ZVT8, ZVT20 методом наклейки.

Комплектность

В комплект поставки входят: анализатор цепей векторный (ZVT8, ZVT20), опции к анализатору цепей (по отдельному заказу), кабель питания, техническая документация фирмы-изготовителя, методика поверки.

Поверка

Поверка осуществляется по документу МП РТ 1943-2013 «Анализаторы цепей векторные ZVT8, ZVT20. Методика поверки», утвержденному ФБУ «Ростест-Москва» в 2013 г.

Основные средства поверки:

а)    частотомер электронно-счётный Ч3-66:

- относительная погрешность по частоте ±5x10" ;

б)    Преобразователь измерительный NRP-Z55:

-    диапазон частот от 0 до 40 ГГц;

-    пределы относительной погрешности измерений мощности ±10 %;

в)    набор мер коэффициентов передачи и отражения ZV-Z235, ZV-Z270:

-    пределы допускаемой погрешности определения действительных значений:

модуля коэффициента отражения ±(0,005.0,01) дБ, фазы коэффициента отражения ±(0,5.. .0,8) градусов, модуля коэффициента передачи ±0,05 дБ, фазы коэффициента передачи ±0,5 градусов;

д)    аттенюатор ступенчатый RSC:

-    пределы абсолютной погрешности ослабления ±(0,03.0,05) дБ;

е)    стандарт частоты FS725:

-    относительная погрешность по частоте ±5x10-10.

Сведения о методах измерений

Методы измерений приведены в документе: «Анализаторы цепей векторные ZVT8, ZVT20. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам цепей векторным ZVT8, ZVT20

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
