| Номер в госреестре | 54910-13 |
| Наименование СИ | Спектрометры атомно-абсорбционные |
| Обозначение типа СИ | contrAA 300, contrAA 600 и contrAA 700 |
| Изготовитель | "Analytik Jena AG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 23.09.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Спектрометры атомно-абсорбционные моделей contrAA 300, contrAA 600 и contrAA 700 предназначены для измерения массовой концентрации элементов в водных растворах, продуктах питания, почвах, биологических объектах и т.п.
Принцип действия спектрометров основан на атомизации исследуемой пробы, измерении оптической плотности атомного пара и дальнейшего определения массовой концентрации определяемых элементов при помощи градуировочных кривых.
Спектрометры представляют собой стационарные настольные лабораторные приборы.
Атомизация проб проводится:
- модель contrAA 300 - в пламенном атомизаторе или гидридной приставке,
- модель contrAA 600 - в электротермическом атомизаторе или с помощью гидридной приставки,
- модель contrAA 700 - возможна атомизация как в пламенном, так и в электротермическом атомизаторе или гидридной приставке.
В пламенной горелке, в зависимости от анализируемых элементов, используется пламя: «ацетилен - воздух», «ацетилен - закись азота».
Оптическая система приборов базируется на двойном полихроматоре высокого разрешения с дифракционной решеткой и призмой. В качестве источника сплошного спектра используется ксеноновая лампа. Полихроматор обеспечивает выделение спектрального интервала в области атомной линии поглощения. Сегментированный твердотельный детектор (ПЗС-матрица) обеспечивает регистрацию поглощения света по контуру атомной линии поглощения.
Поворот дифракционной решетки и призмы полихроматора осуществляется с помощью компьютера специальным приводом.
Учет неселективного поглощения осуществляется с помощью измерения поглощения на длине волны вблизи атомной линии поглощения. Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.
Спектрометры управляются от внешнего управляющего компьютера, подключаемого через USB-порт или через интерфейс RS 232.

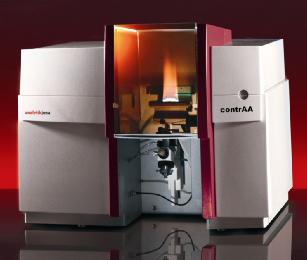

Внешний вид спектрометров приведен на рис. 1-3.
ПО для всех моделей contrAA одинаковое.
Спектрометры оснащены встроенным и автономным ПО.
Встроенное ПО осуществляет сбор и передачу данных.
Автономное ПО ASpect CS управляет работой спектрометра, отображает результат, обрабатывает, передает и хранит полученные данные.
К метрологически значимой части автономного ПО относится исполняемый файл ASpectCS.exe.
Метрологически значимая часть ПО выполняет следующие функции:
- управление прибором;
- установка режимов работы прибора;
- получение спектров оптической плотности исследуемых проб;
- обработка и хранение результатов измерений;
- построение калибровочных зависимостей;
- проведение диагностических тестов прибора.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО для версии 1.5.6.1069) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Автономное программное обеспечение | ||||
| ASpect CS | ASpect CS | 1.5. | 5A1A65DA99D4DFF74F 8412288FD0C7BE | MD5 |
| Встроенное программное обеспечение | ||||
| ПО contrAA | ПО contrAA | 1.72 | Не доступен | — |
Версия должна быть не ниже указанной в таблице.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
| Модель | Модель | Модель | |
| contrAA 300 | contrAA 600 | contrAA 700 | |
| 1 | 2 | 3 | |
| Спектральный диапазон, нм | от 185 до 900 | ||
| Спектральная ширина пикселя (при 200 нм), нм | 0,002 | ||
| Диапазон показаний оптической плотности, Б | от 0 до 3,99 | ||
| Диапазон измерений оптической плотности, Б | от 0,1 до 2,0 | ||
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ± 0,004 | ||
| Характеристические концентрации (чувствительность), мкг/дм 3, не более | |||
| - с пламенным атомизатором | |||
| для РЬ (на Х= 217,001 нм) | 200 | - | 200 |
| для Mn (на 1= 279,482 нм) | 50 | - | 50 |
| для Cu (на 1= 324,754 нм) | 70 | - | 70 |
| для К (на Х= 766,491 нм) | 30 | - | 30 |
| - с электротермическим атомизатором | |||
| для РЬ (на Х= 217,001 нм) | - | 0,90 | 0,90 |
| для Mn (на 1= 279,482 нм) | - | 0,25 | 0,25 |
| для Cu (на 1= 324,754 нм) для Cr (на 1= 357,869 нм) | - | 0,35 0,40 | 0,35 0,40 |
| - с гидридной приставкой | |||
| для As (на Х= 193,696 нм) | ОД | ОД | ОД |
| для Hg (на Х= 253,652 нм) | 0,5 | 0,5 | 0,5 |
| 1 | 2 | 3 | |
| 1 3 Пределы обнаружения , мкг/дм , не бо | |||
| лее | |||
| - с пламенным атомизатором | |||
| дляРЬ (на Х= 217,001 нм) | 100 | - | 100 |
| для Mn (на 1= 279,482 нм) | 30 | - | 30 |
| для Cu (на 1= 324,754 нм) | 30 | - | 30 |
| для K (на 1= 766,491 нм) | 20 | “ | 20 |
| - с электротермическим атомизатором | |||
| для РЬ (на Х= 217,001 нм) | - | 2,5 | 2,5 |
| для Mn (на 1= 279,482 нм) | - | 0,7 | 0,7 |
| для Cu (на 1= 324,754 нм) | - | 0,8 | 0,8 |
| для Сг (на Х= 357,869 нм) | - | 1,0 | 1,0 |
| - с гидридной приставкой | |||
| для As (на Х= 193,696 нм) | 1,0 | 1,0 | 1,0 |
| для Hg (на Х= 253,652 нм) | 0,5 | 0,5 | 0,5 |
| Относительное СКО случайной составляющей погрешности спектрометра , %, не более: | |||
| - с пламенным атомизатором | 3,0 | - | 3,0 |
| - с электротермическим атомизатором | - | 5,0 | 5,0 |
| - с гидридной приставкой | 10 | 10 | 10 |
| Габаритные размеры основного прибора (ДхШхВ), мм не более | 787x790x640 | 785x765x653 | 1180x765x645 |
| Масса, кг, не более | 90 | 160 | 185 |
| Напряжение питания, В | 220 (+22 / -22) | ||
| Частота питающей сети, Гц | 50 ± 1 | ||
| Потребляемая мощность, В • А, не более | 460 | 2100 | 2100 |
| Условия эксплуатации: | |||
| - диапазон температуры окружающей | от +15 до +29 | ||
| среды, °С | |||
| - диапазон относительной влажности, | от 20 до 80 | ||
| % | |||
| - диапазон атмосферного давления, кПа | от 84 до 106 | ||
| Средний срок службы, лет | 8 | ||
| Наработка на отказ, ч, не менее | 5000 | ||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на левую боковую панель корпуса спектрометра.
- спектрометр;
- руководство по эксплуатации (книга и электронная версия на компакт-диске);
- методика поверки МП-242-1550-2013.
осуществляется по документу МП-242-1550-2013 «Спектрометры атомно-абсорбционные моделей contrAA 300, contrAA 600 и contrAA 700. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 17.06.2013 года.
Основные средства поверки: Государственные стандартные образцы водных растворов ионов свинца (ГСО 7012-93), марганца (ГСО 8056-94/8058-94), меди (ГСО 7998-93/800093), хрома (ГСО 8035-94/8037-94), калия (ГСО 8092-94/8094-94), мышьяка (ГСО 714395/7144-95), ртути (ГСО 8004-93/8006-93).
Приведены в документах:
- «Атомно-абсорбционный спектрометр высокого разрешения с источником непрерывного спектра contrAA 300. Руководство по эксплуатации»,
- «Атомно-абсорбционный спектрометр высокого разрешения с источником непрерывного спектра contrAA 600. Руководство по эксплуатации»,
- «Атомно-абсорбционный спектрометр высокого разрешения с источником непрерывного спектра contrAA 700. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-абсорбционным моделей contrAA 300, contrAA 600 и contrAA 700
Техническая документация фирмы-изготовителя.
При осуществлении деятельности в области охраны окружающей среды и оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
