Анализаторы размеров частиц лазерные SALD мод. SALD-201V, SALD-301V, SALD-2201, SALD-3101, SALD-7101, SALD-2300, SALD-7500nano, 54913-13

Назначение

Анализаторы размеров частиц лазерные SALD модели SALD-201V, SALD-301V, SALD-2201, SALD-3101, SALD-7101, SALD-2300, SALD-7500nano (далее - анализаторы SALD) предназначены для измерения дисперсных параметров (размеров частиц и функций распределения частиц по размерам) суспензий, эмульсий и порошкообразных материалов.

Описание

Принцип действия основан на регистрации под разными углами оптического излучения, рассеянного частицами в кювете анализатора. Рассеянное частицами лазерное излучение регистрируется с помощью высокочувствительного многоэлементного детектора. По измеренной зависимости интенсивности рассеянного излучения от угла рассеяния осуществляется расчет распределения частиц по размерам. Для измерений используются проточная и (или) непроточная кюветы.

Конструктивно анализаторы состоят из оптико-аналитического блока и одного или нескольких блоков пробоподготовки. Непроточная кювета устанавливается в соответствующее гнездо оптико-аналитического блока.

В качестве систем пробоподготовки используются блоки для сухих образцов и для диспергирования образцов в жидкости. Система пробоподготовки обеспечивает следующие режимы диспергирования анализируемых образцов: сухих - механическое и пневматическое, в жидкости - механическое и ультразвуковое.

Модели анализаторов отличаются исполнением оптико-аналитического блока, системами пробоподготовки, диапазонами размеров частиц, габаритными размерами и массой.

Питание анализаторов осуществляется от сети переменного тока.

Представление результатов измерений предусмотрено в виде таблиц и графиков. Управление анализаторами осуществляется с помощью персонального компьютера.

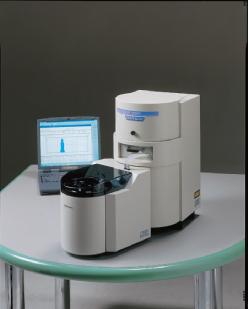

Рис. 2. Модель SALD-2201

Программное обеспечение

Рис. 4. Модель SALD-3101

Анализаторы имеют автономное программное обеспечение (ПО) «WingSALD II». Разработанное изготовителем ПО предназначено для проведения измерений размеров частиц в суспензиях, эмульсиях и порошкообразных материалах. ПО используется для настройки параметров отображения результатов измерений, установки режимов измерений, выполнения измерений, сохранения результатов измерений, просмотра и очистки архива измерений, передачи результатов измерений на внешние устройства и т. д.

ПО идентифицируется путём вывода на экран номера версии (идентификационного номера).

К метрологически значимой части относится файл ПО «WingSALD_II.exe».

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Примечание - Допускается применение ПО с номером версии не ниже указанной в таблице 1.

Анализаторы имеют защиту программного    обеспечения от преднамеренных или

непреднамеренных изменений, соответствующую    уровню «С» по МИ 3286-2010. При

нормировании метрологических характеристик    анализаторов учтено влияние ПО «WingSALD II».

Технические характеристики

1. Диапазоны размеров частиц анализаторов с проточной кюветой приведены в табл. 2. Таблица 2

2. Диапазоны размеров частиц анализаторов с непроточной кюветой приведены в табл. 3. Таблица 3

3. Пределы допускаемой относительной погрешности анализаторов приведены в табл. 4. Таблица 4

Примечание. D10 - размер, определяющий границу, ниже которой находится 10% частиц, мкм; D50 - размер, определяющий границу, ниже которой находится 50% частиц (медианный диаметр), мкм; D90 - размер, определяющий границу, ниже которой находится 90% частиц, мкм.

4. Масса, габаритные размеры и потребляемая мощность анализаторов приведены в табл. 5.

5. Масса, габаритные размеры, электрическое питание и потребляемая мощность блоков подачи пробы приведены в табл. 6.

Таблица 6

6.    Электрическое питание: от внешней сети переменного тока с напряжением (230 ± 23) В и частотой (50 ± 1) Гц.

7.    Наработка на отказ, ч, не менее    5000.

8.    Средний срок службы, лет    10.

Условия эксплуатации:

-    диапазон температуры окружающей среды, °С

от 10 до 30 от 20 до 80 от 84 до 106,7.

-    диапазон относительной влажности, %

-    диапазон атмосферного давления, кПа

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель анализаторов и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплектность поставки приведена в таблице 7. Таблица 7

Поверка

осуществляется по документу МП-242-1477-2013 «Анализаторы размеров частиц лазерные SALD. Методика поверки», утвержденному «22» февраля 2013 г. ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».

Основные средства поверки: государственные стандартные образцы гранулометрического состава порошкообразных материалов ГСО 9363-2009 (КМК 024), ГСО 9369-2009 (КМК 180), государственный стандартный образец гранулометрического состава ГСО 10207-2013 (СМС-650); государственный стандартный образец гранулометрического состава (монодисперсный полистирольный латекс) ГСО 7968-2001 (Д050).

Сведения о методах измерений

Методики измерений приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к анализаторам размеров частиц лазерным SALD

1.    ГОСТ 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

2.    Техническая документация «SHIMADZU CORPORATION», Япония

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
