| Номер в госреестре | 54919-13 |
| Наименование СИ | Комплекты мер неразрушающего контроля |
| Обозначение типа СИ | КМНК-500 |
| Изготовитель | Общество сограниченной ответственностью «Научно-производственное предприятие ТЕХМАШКОНСТРУКЦИЯ» (ООО «НПП ТЕХМАШКОНСТРУКЦИЯ»), г. Самара |
| Год регистрации | 2013 |
| Срок свидетельства | 09.07.2029 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер неразрушающего контроля КМНК-500 (далее по тексту - комплект) предназначены для настройки и поверки комплексов неразрушающего контроля труб «УНКТ-500».
Комплект состоит из следующих наборов мер неразрушающего контроля:
- набор мер неразрушающего контроля для настройки и поверки толщиномера - МНКТ (далее по тексту - мера МНКТ),
- набор мер неразрушающего контроля для настройки и поверки дефектоскопа - МНКД1 (далее по тексту - мера МНКД1)
- набор мер неразрушающего контроля для настройки и поверки дефектоскопа - МНКД2 (далее по тексту - мера МНКД2),
- набор мер неразрушающего контроля для настройки и поверки дефектоскопа в динамическом режиме - МНКД3 (далее по тексту - мера МНКД3),
- набор мер неразрушающего контроля для настройки и поверки магнитного дефектоскопа в динамическом режиме - МНКД4 (далее по тексту - мера МНКД4),
- набор мер неразрушающего контроля стальных бурильных труб - МНКСБ (далее по тексту - мера МНКСБ),
- набор мер неразрушающего контроля алюминиевых бурильных труб - МНКАБ1 (далее по тексту - мера МНКАБ1) (с наружными дефектами в резьбе алюминиевых бурильных труб, ниппельный конец),
- набор мер неразрушающего контроля алюминиевых бурильных труб - МНКАБ2 (далее по тексту - мера МНКАБ2) (с наружными дефектами в резьбе алюминиевых бурильных труб, муфтовый конец)
Мера МНКТ представляет собой полый цилиндр определенной длины и наружного диаметра с внутренней расточкой разного диаметра с концов, образующих разную толщину стенки.
Мера МНКД1 представляет собой полый цилиндр определенной длины и наружного диаметра с внутренней расточкой постоянного диаметра с искусственными дефектами в виде прорези продольной ориентации на внутренней и наружной поверхностях.
Мера МНКД2 представляет собой полый цилиндр определенной длины и наружного диаметра с внутренней расточкой постоянного диаметра с искусственными дефектами в виде прорези поперечной ориентации на наружной и внутренней поверхностях.
Мера МНКД3 представляет собой полый цилиндр определенной длины и наружного диаметра с внутренней расточкой постоянного диаметра с искусственными дефектами в виде прорези поперечной и поперечной ориентации на наружной поверхности.
Мера МНКД4 представляет собой полый цилиндр определенной длины и наружного диаметра с внутренней расточкой постоянного диаметра с искусственными дефектами в виде сквозных отверстий,
Мера МНКСБ представляет собой фрагмент стальной бурильной трубы с наружными искусственными дефектами в виде поперечной прорези в сварном шве и высадке.
Мера МНКАБ1 представляет собой фрагмент ниппельного конца алюминиевых бурильных труб с наружными искусственными дефектами в виде поперечной прорези в резьбе.
Мера МНКАБ2 представляет собой фрагмент муфтового конца алюминиевых бурильных труб с наружными искусственными дефектами в виде поперечной прорези в резьбе.

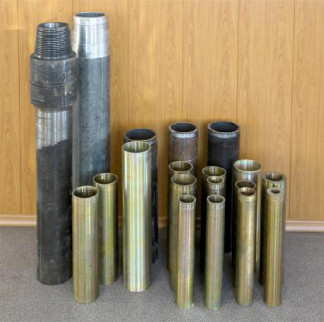

Внешний вид мер неразрушающего контроля из комплекта КМНК-500 показан на рисунке 1.
| Наименование характеристики | МНКТ | МНКД1 | МНКД2 | МНКД3 | МНКД4 | МНКСБ | МНКАБ1 | МНКАБ2 |
| Длина, мм | 540 | 520 | 520 | 6000 | 6000 | 700 | 1000 | 1000 |
| Диапазон номинальных размеров диаметра, мм материал Сталь 45 материал Д16Т | от 60 до 508 | от 60 до 508 | от 60 до 508 | от 60 до 508 | от 60 до 508 | от 60,3 до 168,28 | - | - |
| от 114 до 147 | от 114 до 147 | от 114 до 147 | от 114 до 147 | - | - | от 114,3 до 147,0 | от 114,3 до 147,0 | |
| Допускаемое отклонение размеров диаметра, мм | ± 0,2 | - | - | - | - | - | - | - |
| Номинальные размеры толщины стенки, мм | 5 и 10 | от 5 до 22,22 | от 5 до 22,22 | от 5 до 22,22 | от 5 до 22,22 | от 6,45 до 12,7 | от 9,0 до 17,0 | от 9,0 до 17,0 |
| Допускаемое отклонение размеров толщины стенки, мм | ± 0,05 | - | - | - | - | - | - | - |
| Длина, мм | 500 | 520 | 520 | 6000 | 6000 | 700 | 1000 | 1000 |
| Диапазон номинальных значений глубины паза продольного, мм | - | от 0,3 до 1,6 | - | от 0,3 до 1,6 | - | - | - | - |
| Пределы допускаемой абсолютной погрешности глубины паза продольного, мм | - | от ± 0,05 до ± 0,24 | - | от ± 0,05 до ± 0,24 | - | - | - | - |
| Номинальное значение длины паза продольного, мм | - | 50 | - | 50 | - | - | - | - |
| Пределы допускаемой абсолютной погрешности длины паза продольного, мм | - | ± 5 | - | ± 5 | - | - | - | - |
| Диапазон номинальных значений глубины паза поперечного, мм | - | - | от 0,3 до 1,6 | от 0,3 до 1,6 | - | 2,0 | 2,0 | 2,0 |
| Пределы допускаемой абсолютной погрешности глубины паза поперечного, мм | - | - | от ± 0,05 до ± 0,24 | от ± 0,05 до ± 0,24 | - | ± 0,1 | ± 0,1 | ± 0,1 |
| Номинальное значение ширины паза продольного и поперечного, мм | 1,0 | |||||||
| Пределы допускаемой абсолютной погрешности ширины паза продольного и поперечного, мм | ± 0,5 | |||||||
| Номинальное значение длины паза поперечного, мм | - | - | 50 | 50 | - | 50 | 50 | 50 |
| Пределы допускаемой абсолютной погрешности длины паза поперечного, мм | - | - | ± 5 | ± 5 | - | ± 5 | ± 5 | ± 5 |
| Номинальное значение диаметра отражателя, мм | - | - | - | - | 1,6 | - | - | - |
| Пределы допускаемой абсолютной погрешности диаметра отражателя, мм | - | - | - | - | ± 0,05 | - | - | - |
| Материал | Сталь 45 и Д16Т | Сталь 45 и Д16Т | Сталь 45 и Д16Т | Сталь 45 и Д16Т | Сталь 45 | Сталь 45 | Д16Т | Д16Т |
| Масса набора, кг | 451,7 | 2586,9 | 2586,9 | 61135,8 | 61135,8 | 581,8 | 102,5 | 49,2 |
Рабочие условия эксплуатации комплекта:
- температура окружающего воздуха, °С, от 5 до 50
- относительная влажность окружающего воздуха
(при температуре плюс 35 °С без конденсации влаги) не более, %, 80
Знак утверждения типа наносится на титульный лист паспорта типографским методом и на транспортную тару в виде наклейки или по трафарету.
| Наименование | Количество |
| Комплект мер неразрушающего контроля КНМК-500 | 1 комплект* |
| Транспортная тара | 1 комплект |
| Комплект мер неразрушающего контроля КМНК-500. Паспорт Т6550.00.00.000ПС | 1 экз. |
| Комплект мер неразрушающего контроля КМНК-500. Методика поверки Т6550.00.00.000МП | 1 экз. |
* Количество и типы мер в комплекте определяются при заказе потребителем
осуществляется по документу Т6550.00.00.000МП «Комплект мер неразрушающего контроля КМНК-500. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2013 г.
Основные средства поверки: штангенциркуль ТТТЦ-ТТ-250 по ГОСТ 166-89, д.и. 0-250 мм, Пг ± 0,05; штангенциркуль ТТТЦ-ТТТ-630 по ГОСТ 166-89, д.и. 250-630 мм, Пг ± 0,05 мм, координатно-измерительная машина КИМ UPMC-850, д.и. 600х1200х800 мм, Пг ±(1,2+L/400) мкм, где L в мм; стенкомер индикаторный С-10АГОСТ 11358-89, д.и. 0 - 10 мм; Пг ± 0,01 мм, стенкомер индикаторный С-25ГОСТ 11358-89, д.и. 0 - 25 мм; Пг ± 0,08 мм, глубиномер индикаторный ГИ-100 по ГОСТ 7661-67 с индикатором Mitutoyo (серия 2) № 2045SB со сменными наконечниками № 21ААА329, д.и. 0-5 мм, Пг. ± 0,015мм; микроскоп УИМ-23 по ГОСТ 14968-69; д.и. 200x100 мм; Пг ± (1,0+L/200) мкм; калибр-пробка гладкий двусторонний Н12 ПР-НЕ по ГОСТ14807-69, диаметр 1,6 мм, погрешность ± 2 мкм.
Сведения о методах измерений приведены в паспорте «Комплект мер неразрушающего контроля КМНК-500».
Нормативные и технические документы, устанавливающие требования к комплектам мер неразрушающего контроля КМНК-500
ГОСТ 17410-78 «Контроль неразрушающий. Трубы металлические бесшовные цилиндрические. Методы ультразвуковой дефектоскопии»,
Техническая документация изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 46 |
| Поверителей | 1 |
| Актуальность данных | 23.09.2024 |
