| Номер в госреестре | 54923-13 |
| Наименование СИ | Датчики и сигнализаторы температуры |
| Обозначение типа СИ | ДСТ |
| Изготовитель | ОАО "Концерн "НПО "Аврора", г.С.-Петербург |
| Год регистрации | 2013 |
| Срок свидетельства | 23.09.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Датчики и сигнализаторы температуры ДСТ Назначение средства измерений
Датчики и сигнализаторы температуры ДСТ (далее - датчики) предназначены для измерения, преобразования в цифровой код и передачи на персональный компьютер сигналов от первичных преобразователей температуры, а также для сигнализации превышения пороговых значений измеряемой температуры.
Принцип действия датчиков основан на аналого-цифровом преобразовании сигнала от первичных измерительных преобразователей температуры. Сигнал от первичных измерительных преобразователей преобразуется в цифровой код, а также в выходной цифровой сигнал для передачи на персональный компьютер по последовательному каналу CAN 2.0В (А), RS-485. Датчики имеют два входа для подключения термопреобразователей сопротивления и два входа для подключения термоэлектрических преобразователей, а также четыре релейных выхода с возможностью коммутации постоянного тока от 2 до 50 мА. Датчики выпускаются в трех исполнениях, различающиеся типом подключаемых первичных преобразователей температуры. Датчики в сочетании с персональным компьютером обеспечивают возможность установки границ срабатывания релейных выходов, индикации измеренных значений температуры, запоминания и обработки измерительной информации.

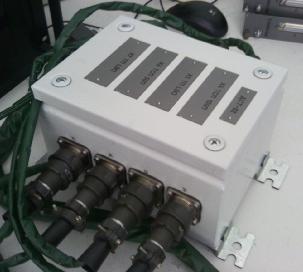

Рис. 1 Внешний вид датчика
Датчик функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции обработки, передачи измерительной информации и управления релейными выходами. Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
| Наименование | Идентификаци- | Номер версии | Цифровой идентифика- | Алгоритм вы- |
| программного | онное наимено- | (идентифика- | тор ПО (контрольная | числения циф- |
| обеспечения | вание про- | ционный но- | сумма исполняемого ко- | рового иденти- |
| граммного обеспечения | мер) ПО | да) | фикатора ПО |
| ПО ДСТ | - | 1.01 | не доступен | - |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «А» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Основные метрологические и технические характеристики приведены в таблице 2.
Таблица 2.Метрологические и технические характеристики датчиков ДСТ
| Наименование характеристики | Значение характеристики | ||
| ДСТ | ДСТ-01 | ДСТ-02 | |
| 1 | 2 | ||
| Подключаемые первичные преобразователи: 1 канал 2 канал 3 канал 4 канал | ТСП 100П ТП ТХА (ТХК) ТСП 100П ТП ТХА (ТХК) | ТСП 50П ТП ТХА (ТХК) ТСП 50П ТП ТХА (ТХК) | ТСП 100П ТП ТХА (ТХК) ТСП 50П ТП ТХА (ТХК) |
| Диапазоны измерений при работе с термопреобра- о/~' зователями сопротивления, С | от минус 50 до 125 от минус 50 до 250 от минус 50 до 400 | ||
| Диапазон измерений при работе с термоэлектрическими преобразователями, оС | от 0 до 900 | ||
| Пределы допускаемой приведенной погрешности при работе с термопреобразователями сопротивления, % для диапазона от минус 50 до 125 для диапазона от минус 50 до 250 для диапазона от минус 50 до 400 | ± 0,5 ± 0,25 ± 0,1 | ||
| Пределы допускаемой приведенной погрешности при работе с термоэлектрическими преобразователями, % | ± 0,1 | ||
| Напряжение питания постоянного тока, В | 27 | ||
| Потребляемая мощность, Вт, не более | 10 | ||
| Релейные выходы | 4 выхода с возможностью коммутации постоянного тока от 2 до 50 мА | ||
| Интерфейс связи | CAN 2.0В (А), RS-485 | ||
| Электрическое сопротивление изоляции при нормальных условиях, МОм, не менее | 20 | ||
| Габаритные размеры ДхШхВ, мм, не более | 200x150x120 | ||
| Масса, кг, не более | 3,0 | ||
| Условия эксплуатации: Диапазон температуры окружающего воздуха, оС Диапазон относительной влажности окружающего воздуха, % Условия транспортирования и хранения: Диапазон температуры окружающего воздуха, оС | от 0 до 45 от 0 до 75 (при температуре до 45 °С) от 0 до 80 (при температуре до 40 °С) от 0 до 95 (при температуре до 25 °С) от минус 50 до 50 | ||
| Диапазон относительной влажности окружающего воздуха, % | от 0 до 98 (при 35 °С) |
| 1 | 2 |
| Время непрерывного функционирования, ч | 8000 |
| Средняя наработка до отказа, ч | 52000 |
| Средний срок службы, лет | 20 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографическим способом и на датчик в виде наклейки.
- Датчик и сигнализатор температуры ДСТ - 1 шт.
- руководство по эксплуатации с методикой поверки - 1 экз. на каждые 10 датчиков
- паспорт - 1 экз.
осуществляется по методике поверки, приведенной в разделе 6 «Поверка» документа А-МИЕ.468266.007 РЭ «Датчик и сигнализатор температуры ДСТ. Руководство по эксплуатации», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2013 г.
Основное поверочное оборудование:
- Прибор для поверки вольтметров, дифференциальный вольтметр В1-12, диапазон выходных калиброванных напряжений 1-10" - 1000 В, класс точности 0,0001.
- Магазин сопротивлений Р4831, диапазон воспроизведения сопротивления от 0,002 Ом до 99999,0 Ом, погрешность ±0,02 %.
Методы измерения изложены в АМИЕ.468266.007 РЭ «Датчик и сигнализатор температуры ДСТ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к датчикам и сигнализаторам температуры ДСТ
1. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
2. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
3. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
4. ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
5. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
6. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
7. АМИЕ.468266.007 ТУ «Датчики и сигнализаторы температуры ДСТ. Технические условия»
