| Номер в госреестре | 54924-13 |
| Наименование СИ | Установки для поверки и калибровки пульсметров и УФ радиометров |
| Обозначение типа СИ | Стильб-М |
| Изготовитель | ООО "НПО "Актис", г.Самара |
| Год регистрации | 2013 |
| Срок свидетельства | 23.09.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установки для поверки и калибровки пульсметров и УФ радиометров «Стильб-М» (далее по тексту - установки) предназначены для поверки и калибровки:
- УФ-А радиометров, измеряющих энергетическую освещенность (ЭО) ламп типа ЛУФ, ДКсШ, ДРТ в диапазоне (315-400) нм;
- УФ-В радиометров, измеряющих энергетическую освещенности (ЭО) ламп типа ЛЭ, ДКсШ, ДРТ в диапазоне (280-315) нм;
- УФ-С радиометров, измеряющих энергетическую освещенности (ЭО) ламп типа ЛБ, ДРТ в диапазоне (200-280) нм;
- пульсметров, измеряющих коэффициент пульсации источников света.
В состав каждой установки входят комплект источников излучения на основе ламп ДРТ, ДКсШ, ЛУФ, ЛЭ, ДБ, источник света с регулируемым коэффициентом пульсации, люксметр-пульсметр «Аргус-07», радиометр ультрафиолетовый УФ-А «Аргус-04», радиометр ультрафиолетовый УФ-В «Аргус-05», радиометр ультрафиолетовый УФ-С «Аргус-06».
Принцип действия установок для калибровки УФ радиометров основан на сравнении результатов измерения энергетической освещенности, создаваемой лампами ЛУФ, ДКсШ, ДРТ, с использованием эталонных радиометров ультрафиолетовых «Аргус-04», «Аргус-05», «Аргус-06», входящих в состав установки, и поверяемых УФ радиометров с последующим вычислением погрешности.
Принцип действия установок для калибровки пульсметров основан на сравнении результатов измерении коэффициента пульсации, создаваемого источником света с регулируемым коэффициентом пульсации, с использованием эталонного люксметра-пульсметра «Аргус-07», входящего в состав установки, и поверяемых пульсметров с последующим вычислением погрешности.

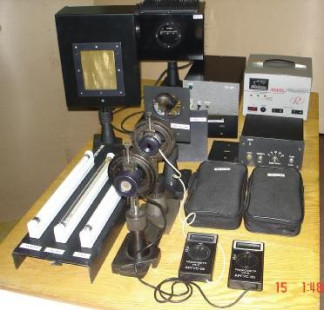

Общий вид установок «Стильб-М» представлен на рисунке 1.
Метрологические и технические характеристики установок приведены в таблице 1. Таблица 1
| Наименование характеристики прибора | Значение |
| Диапазон измерения энергетической освещенности, Вт/м2 в диапазоне 315 - 400 нм в диапазоне 280 - 315 нм в диапазоне 200 - 280 нм | 0,01 - 20,00 0,01 - 20,00 0,001 - 20,00 |
| Диапазон измерения коэффициента пульсации в диапазоне 380 - 800 нм, % | 1 - 100 |
| Суммарное СКО установок при измерении энергетической освещенности, %, не более | 2,3 |
| Суммарное СКО установок при измерении коэффициента пульсации, %, не более | 2,3 |
| Время выхода на рабочий режим, ч, не более | 0,2 |
| Время непрерывной работы, ч, не менее | 8 |
| Габаритные размеры основных составных частей, мм, не более - люксметр-пульсметр «Аргус-07» - радиометр ультрафиолетовый УФ-А «Аргус-04» - радиометр ультрафиолетовый УФ-В «Аргус-05» - радиометр ультрафиолетовый УФ-С «Аргус-06» | 125x68x30 045x30 045x30 045x30 |
| Масса основных составных частей, кг, не более - люксметр-пульсметр «Аргус-07» - радиометр ультрафиолетовый УФ-А «Аргус-04» - радиометр ультрафиолетовый УФ-В «Аргус-05» - радиометр ультрафиолетовый УФ-С «Аргус-06» | 0,2 0,2 0,2 0,2 |
| Потребляемая мощность, В А, не более | 1000 |
| Электропитание осуществляется от однофазной сети переменного тока с напряжением, В частотой, Гц | 220 ± 22 50 ± 1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | 20 ±5 65 ± 15 101 ± 5 |
наносится типографским способом на титульный лист Руководства по эксплуатации и на корпуса установок методом наклеивания.
Перечень основного и дополнительного оборудования приведен в таблице 2. Таблица 2
| Наименование | Количество, шт |
| Установка для поверки и калибровки пульсметров и УФ радиометров «Стильб-М» | 1 |
| Руководство по эксплуатации АМ25.1000-000 РЭ с методикой поверки | 1 |
| Комплект ЗИП | 1 |
осуществляется по документу АМ25.1000-000 РЭ «Установка для поверки и калибровки пульсметров и УФ радиометров «Стильб-М». Руководство по эксплуатации (приложение 2 «Методика поверки»)», утверждённому ГСИ СИ ФГУП «ВНИИОФИ» «31» октября 2012 года. Основные средства поверки:
1 Вторичный эталон единиц потока излучения и энергетической освещенности ВЭТ 162-3-2003
Основные метрологические характеристики:
Диапазон энергетической освещенности: 10-6 - 102 Вт/м2 Среднее квадратическое отклонение (СКО) Бо = 0,8 - 3,0%
2 Вторичный эталон единицы спектральной плотности энергетической яркости импульсного излучения ВЭТ 84-9-2003
Основные метрологические характеристики:
Диапазон измерения коэффициента пульсации: 1-100%
Суммарное среднее квадратическое отклонение (СКО) Бо = 2%
АМ25.1000-000 РЭ. «Установка для поверки и калибровки пульсметров и УФ радиометров «Стильб-М». Руководство по эксплуатации», раздел 2 «Подготовка изделия к использованию», раздел 3 «Использование изделия».
Нормативные и технические документы, устанавливающие требования к установкам
1 АМ25.1000-000 ТУ. Установка для поверки и калибровки пульсметров и УФ радиометров «Стильб-М». Технические условия.
2 ГОСТ 8.552-2001 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений потока излучения и энергетической освещенности в диапазоне длин волн от 0,03 до 0,40 мкм».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленных законодательством Российской Федерации для подтверждения соответствия обязательным требованиям,
выполнение работ и оказание услуг по обеспечению единства измерений.
