Термопреобразователи сопротивления PS-092x, 54935-13

Назначение

Термопреобразователи сопротивления серии PS-092x (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры жидких, газообразных, сыпучих сред, а также для измерений температуры поверхностей твердых тел.

Описание

Принцип действия ТС основан на зависимости сопротивления проволочного или тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователи сопротивления серии PS-092x изготавливаются следующих моделей: PS-0921, PS-0922, PS-0923, PS-0924, PS-0925, которые отличаются друг от друга конструктивным исполнением, способом измерения и диапазоном измеряемых температур. ТС могут изготавливаться с одним или двумя ЧЭ, соединенными с присоединительными проводами по 2-х, 3-х или 4-х проводной схемам.

ТС моделей PS-0921, конструктивно выполнены в виде измерительной вставки из нержавеющей стали (SS316, SS321, SS304) или инконеля 600, представляющую собой завальцованную с одного конца трубку, соединенную с присоединительными проводами в тефлоновой или коптоновой изоляции при помощи переходного элемента, имеющего различные формы исполнения. Дополнительно предусмотрено оснащение трубки сферической оболочкой, привариваемой площадкой для измерения температуры поверхности, а также подвижным штуцером.

Изображение общего вида ТС модели PS-0921 представлено на рисунке 1.

Рис. 1: ТС модели PS-0921

ТС модели PS-0922 конструктивно выполнены в виде измерительной вставки различных форм исполнения из нержавеющей стали (SS316, SS321, SS304) с присоединительными проводами в тефлоновой или коптоновой изоляции при помощи переходного элемента, имеющего различную форму и размер, с кольцевой защитной оболочкой.

Изображение общего вида ТС модели PS-0922 представлено на рисунке 2.

^ ” ■'-(Л'Л'ЛЕй-..........■ .. .1 [_iff) 11' 111    I.г \

Рис. 2: ТС модели PS-0922

ТС модели PS-0923 конструктивно выполнены в виде измерительной вставки из нержавеющей стали (SS316, SS321, SS304) или инконеля 600, представляющую собой завальцованную с одного конца трубку с присоединительными проводами. Дополнительно предусмотрено оснащение трубки сферической оболочкой, привариваемой площадкой для измерения температуры поверхности, а также подвижным штуцером.

Изображение общего вида ТС модели PS-0923 представлено на рисунке 3.

"cite -) 1    -

----_j —-—

Рис. 3: ТС модели PS-0923

ТС модели PS-0924 конструктивно выполнены в виде измерительной вставки из нержавеющей стали (SS316, SS321, SS304) или инконеля 600, представляющую собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой.

Изображение общего вида ТС модели PS-0924 представлено на рисунке 4.

а

Рис. 4: ТС модели PS-0924

ТС модели PS-0925 конструктивно выполнены в виде измерительной вставки из нержавеющей стали (SS316, SS321, SS304) или инконеля 600, представляющую собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой в соединительной головке (типа TST) с корпусом из алюминиевого сплава или нержавеющей стали. Дополнительно предусмотрено оснащение трубки привариваемой площадкой для измерения температуры поверхности, а также подвижным или неподвижным штуцером.

При измерении температуры агрессивных сред термопреобразователи могут использоваться в комплекте с дополнительными защитными гильзами различных конструкций.

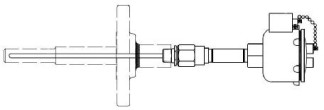

Изображения общего вида ТС модели PS-0925 представлены на рисунках 5 и 6.

СИВ:

Метрологические и технические характеристики термопреобразователей сопротивления серии PS-092x приведены в таблице 1.

Таблица 1

Термопреобразователи во взрывозащищенном исполнении имеют маркировки видов: 0ExiaIICT3, 0ExiaIICT4, 0ExiaIICT5, 0ExiaIICT6 («искробезопасная электрическая цепь») и 1ExdIICU («взрывонепроницаемая оболочка», только для головки TST).

Степень защиты от воздействия воды и пыли ТС во взрывозащищенном исполнении по ГОСТ 14254-96 (МЭК 60529): IP66.

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

-    термопреобразователь - 1 шт.;

-    паспорт    - 1 экз;

Поверка

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр сопротивления платиновый ПТС-10М, 2-го разряда, диапазон измеряемых температур от минус 196 до плюс 232 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методах измерений

приведены в паспорте на ТС.

Нормативные документы, устанавливающие требования к термопреобразователям сопротивления серии PS-092x

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Термопреобразователи могут применяться в системах контроля и регулирования температуры в различных отраслях промышленности. Термопреобразователи во взрывозащищенном исполнении могут применяться в соответствии с присвоенной маркировкой взрывозащиты во взрывоопасных зонах помещений и наружных установок согласно требованиям нормативных документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
