| Номер в госреестре | 54943-13 |
| Наименование СИ | Контроллеры логические с модулями расширения |
| Обозначение типа СИ | Modicon M168 |
| Изготовитель | "Schneider Electric Industries SAS", Франция |
| Год регистрации | 2013 |
| Срок свидетельства | 23.09.2018 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
Контроллеры логические Modicon M168 с модулями расширения (далее контроллеры) предназначены для измерений постоянного напряжения, силы тока и сопротивления.
Принцип действия контроллеров основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды и выдачу полученных кодов для дальнейшей работы с различными стандартными датчиками.
Контроллеры логические Modicon M168 состоят из ряда функционально законченных модулей, построенных на единой элементной базе и имеющих общий принцип действия.
Модули выпускаются в следующих модификациях TM168D23AHU101; TM168D23AHU101C; TM168D23CHL101; TM168D23CHL101C; TM168B23; TM168B23S; TM168B23C; TM168B23CS; TM168D23; TM168D23S; TM168D23C; TM168D23CS; TM168D23Е17 (модуль расширения), отличающиеся запрограммированным на заводе-изготовителе алгоритмом управления.
Модули ввода и вывода модификаций комплекса представляют собой аналого-цифровые и цифро-аналоговые преобразователи электрических величин. В сочетании со стандартными датчиками неэлектрических величин комплекс обеспечивает прием информации в виде температуры, давления и т. д.
Контроллеры логические серии Modicon M168 применяются в качестве интеллектуальных модулей ввода-вывода при создании информационно-измерительных и управляющих систем различной конфигурации, используемых для управления технологическими процессами.
Питание контроллеров осуществляется от источника переменного тока 24 В ± 15 % и от 20 до 40 В постоянного тока, частота (50 - 60) Гц ± 3 Гц.
В сочетании с первичными преобразователями температуры, такими как: датчики температуры Pt и керамическими датчиками термосопротивления NTC (по IEC 60539), PTC (по IEC 60738) они обеспечивают преобразование в коды значения температуры соответствующих термопар.
Модули аналоговые предназначены для совместной работы по внешней шине с базовыми блоками контроллеров логических Modicon M168.

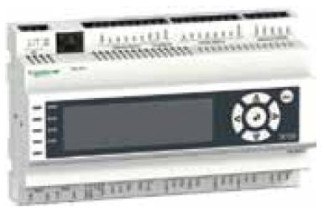

Внешний вид модулей представлен на рисунке 1.
Пломбирование модулей осуществляется в виде наклейки на стенку корпуса в местах, указанных стрелками.
Программное обеспечение контроллеров логических Modicon M168 с модулями расширения состоит из встроенного программного обеспечения (ВПО) и прикладных программ. К метрологически значимой части ПО относится программа прошивки прибора (Внутренне ПО М168), устанавливаемая в процессе производства изделия. Доступ к ней не возможен без нарушения пломб и вскрытия прибора.
ВПО является встроенным и выполняет функции управления режимами работы модулей. Результаты измерений и расчетов могут индицироваться непосредственно на дисплее модулей или на дисплее компьютера. Модули TM168D23AHU101; TM168D23AHU101C; TM168D23CHL101; TM168D23CHL101C; TM168B23; TM168B23S; TM168B23C; TM168B23CS; TM168D23; TM168D23S; TM168D23C; TM168D23CS; TM168D23Е17 (модуль расширения) оснащены аналоговыми и релейными выходами для подключения внешних устройств.
Программирование сервисных и интерфейсных функций осуществляется с помощью программного обеспечения SoHVAC через встроенный разъем RJ45.
Прикладные программы не содержат метрологически значимых частей.
Идентификационные данные программного обеспечения контроллеров логических Modicon M168 с модулями расширения представлены в таблице 1.
Таблица 1
| Наименован ие программно го обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентифика тора программного обеспечения |
| Внутреннее ПО M168 | - | не ниже v 2.0 | e75d22еf243f18d82 5897ed75а7889f34* | MD5 |
| Примечание. изготовителя * для версии 2 | ПО записывается в памяти контроллера в процессе изготовления на фирме -и зависит от модификации модуля. >.0 | |||
Уровень защиты программного обеспечения контроллеров логических Modicon M168 с модулями расширения от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 - «С».
Влияние программного обеспечения учтено при нормировании метрологических характеристик контроллеров.
Основные технические и метрологические характеристики модулей TM168D23AHU101; TM168D23AHU101C; TM168D23CHL101; TM168D23CHL101C; TM168B23; TM168B23S; TM168B23C; TM168B23CS; TM168D23; TM168D23S; TM168D23C; TM168D23CS; TM168D23Е17 приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Число измерительных каналов - входов | до 7 дискретных до 5 аналоговых + с модулем расширения: до 7 дискретных до 3 аналоговых |
| - выходов | до 8 дискретных до 2 аналоговых + с модулем расширения: до 6 дискретных до 2 аналоговых 1 специальный (ШИМ) |
| Характеристики входов | |
| Диапазон измерений напряжения постоянного тока | (0 - 5) В (0 - 10)В |
| Диапазон измерений силы постоянного тока | (0 - 20) мА (4 - 20) мА |
| Входное сопротивление | > 10к0м (для измерения напряжения) < 200 Ом (для измерения силы тока) |
| Диапазон измерений температуры | от (минус 50 до 120) °С (с датчиком NTC) от (минус 100 до 200) °С (с датчиком РТ1000) от (минус 50 до 150) °С (с датчиком РТС) |
| Разрядность, бит (квант) | 16 (0-65536) |
| Пределы допускаемой приведенной погрешности измерений силы тока и напряжения | ± 0,5 % (от полной шкалы) |
| Пределы допускаемой абсолютной погрешности измерений температуры с датчиком NTC, °С | ±0,7 °С (в диапазоне от 40 до 100 °С) ±1 °С (в диапазоне от минус 50 до минус 40 °С) ±1 °С (в диапазоне от 100 до 120 °С) |
| Пределы допускаемой приведенной погрешности измерений температуры с датчиком РТС, °С | ±0,5 % (в диапазоне от 40 до 100 °С) |
| Пределы допускаемой приведенной (абсолютной) погрешности измерений температуры с датчиком РТ1000, °С | ±0,5 % (в диапазоне от 40 до 100 °С) (±1 °С (в диапазоне от минус 50 до минус 40 °С) ±1 °С (в диапазоне от 100 до 150 °С) |
| Время преобразования | 100 мс |
| Характеристики выходов | |
| Диапазон задания напряжения постоянного тока | (0 - 10) В |
| Диапазон задания силы постоянного тока | (0 - 20) мА (4 - 20) мА |
| Пределы допускаемой приведенной погрешности задания напряжения постоянного тока | погрешность от полной шкалы (при импедансе нагрузки от1 до 5 кОм) (-5 до +2) % (при импедансе нагрузки >5 кОм) ±2% |
| Пределы допускаемой приведенной погрешности задания силы постоянного тока | ±3 % от полной шкалы |
| Минимальный импеданс нагрузки по напряжению | 1 кОм |
| Импеданс нагрузки по току | 40 - 300 Ом |
| Время преобразования | 1 с |
| Г абаритные размеры, мм, не более | 251 x 110 x 61 |
| Масса, кг, не более | 0,790 |
Условия применения:
диапазон температур окружающего воздуха, оС от минус 20 до 65 относительная влажность воздуха, не более, % от 5 до 95 (без образования
конденсации)
Знак утверждения типа наносится на шильдик модуля и на паспорт типографским способом. Комплектность средства измерений
Модуль, паспорт, методика поверки, упаковочная коробка.
осуществляется по документу МП 2203-0263-2013 «Контроллеры логические Modicon M168 с модулями расширения. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2013 г.
Основные средства поверки:
Калибратор многофункциональный TRX-IIR, измерение: силы постоянного тока- (0-52) мА, напряжения постоянного тока- (0-100) мВ, (100-600) мВ, (0-6) В, (6-60) В.
отсутствуют
Нормативные и технические документы, устанавливающие требования к контроллерам логическим Modicon M168 с модулями расширения
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические требования»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А».
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
IEC 61131-2 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний;
Техническая документация фирмы-изготовителя.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленных законодательством Российской Федерации обязательным требованиям.
