| Номер в госреестре | 54945-13 |
| Наименование СИ | Анализаторы параметров обмоток электрических машин автоматические |
| Обозначение типа СИ | AWAIV |
| Изготовитель | "Baker Instrument Company", США |
| Год регистрации | 2013 |
| Срок свидетельства | 23.09.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Анализаторы параметров обмоток электрических машин автоматические AWAIV Назначение средства измерений
Анализаторы параметров обмоток электрических машин автоматические AWAIV (далее
- анализаторы) предназначены для проведения серии измерений электрического сопротивления изоляции электродвигателей.
Принцип действия анализаторов основан на подаче постоянного испытательного напряжения на обмотки электродвигателя и последующем измерении силы тока электрической цепи.
Анализаторы позволяют проводить испытания повышенным импульсным напряжением, испытание постоянным током высокого напряжения, расчет индекса поляризации, расчет сопротивления изоляции и т. д.
Анализ полученных данных позволяет:
• оценить сопротивления изоляции;
• рассчитать индекс поляризации, коэффициент абсорбции;
• измерить сопротивления обмоток;
• провести диагностику состояния корпусной и межвитковой изоляции обмоток.

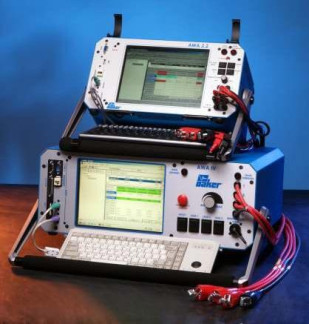

Анализатор состоит из измерительного блока с персональным компьютером в одном
корпусе, сенсорного ЖК-дисплея и выносной USB клавиатуры.
Прибор предусматривает работу как в настольном варианте в лабораторных условиях, так и в полевых условиях. В режиме ручного тестирования система позволяет оператору контролировать проведение испытаний, уровни напряжения и сбор данных.
Анализаторы позволяют с высокой точностью проводить большое количество различных электрических испытаний. В анализаторах реализована возможность проведения всех основных тестов, таких как импульсное испытание, определение индекса поляризации, испытание постоянным током высокого напряжения, испытание сопротивления изоляции, определение сопротивления обмотки.
Анализаторы выпускаются в различных модификациях, отличающихся конструктивным исполнением, диапазонами воспроизводимых и измеряемых величин.
Анализаторы имеют встроенное программное обеспечение (ПО).
Программное обеспечение «AWAIV» позволяет сконфигурировать прибор для проведения испытаний, регистрировать, анализировать и сохранять результаты измерений, составлять протоколы испытаний электродвигателя, включая документирование измерений и тренды.
Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования анализатора, управления интерфейсом и т. д. Оно реализовано аппаратно и является метрологически значимым.
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| Встроенное | AWAIV | не ниже 1.0.0 | - | - |
Уровень защиты от непреднамеренных и преднамеренных изменений - «С».
Основные метрологические и технические характеристики приведены в таблице 2. Метрологические характеристики нормированы с учетом влияния программного
обеспечения.
_Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение | |||
| AWAIV- AWAIV-12 12HO | AWAIV- 6 | AWAIV-4 | AWAIV- 2.2 | |
| Диапазон воспроизведения импульсного* напряжения, кВ | от 0 до 12 | от 0 до 6 | от 0 до 4,25 | от 0 до 2,16 |
| Максимальный выходной ток, А | 400 | 350 | 200 | |
| Частота следования импульсов, Гц | 5 | |||
| Пределы допускаемой приведенной (к верхнему значению диапазона) погрешности воспроизведения импульсного напряжения, % | ±12 | ||
| Диапазон воспроизведения напряжения постоянного тока, кВ | от 0 до 12 | от 0 до 6 | от 0 до от 0 до 4,25 2,16 |
| Максимальный выходной ток, мкА | 1000 | ||
| Пределы допускаемой приведенной (к верхнему значению диапазона) погрешности измерения напряжения и силы постоянного тока, % | ±5 | ||
| Диапазон измерения электрического сопротивления изоляции при испытании напряжением постоянного тока, МОм | от 0 до 50 | ||
| Пределы допускаемой приведенной (к верхнему значению диапазона) погрешности измерения электрического сопротивления изоляции, % | ±10 | ||
| Диапазон измерения электрического сопротивления, Ом | от 0,001 до 50 | от 0,001 до 100 | |
| Пределы допускаемой приведенной (к верхнему значению диапазона) погрешности измерения электрического сопротивления, % | ±10 | ||
| Напряжение питания частотой 50 (60) Гц при силе переменного тока 2,5 А | от 85 до 264 В | ||
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность не более, % | от минус 18 до плюс 3 8 50 | ||
| Габаритные размеры (ширинахвысотахдлина), мм, не более | 410x200x530 | 380x200x200 | |
| Масса, кг, не более | 19 23 | 19 | 8 |
| Средняя наработка на отказ, ч, не менее | 45000 | ||
| Срок службы, лет, не менее | 10 | ||
| Примечание: * - колебательный коммутационный импульс с параметрами «250/2500» по ГОСТ 1516.2-97. | |||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а на переднюю панель анализаторов методом трафаретной печати со слоем защитного покрытия.
Таблица 4 - Комплектность
| №№ п/п | Наименование изделия | Кол-во |
| 1 | Анализатор параметров обмоток электрических машин автоматический AWAIV | 1 шт. |
| 2 | Руководство по эксплуатации | 1 экз. |
| 3 | Методика поверки | 1 экз. |
| 4 | Комплект испытательных проводов | 1 шт. |
осуществляется по документу МП 54945-13 «Анализаторы параметров обмоток электрических машин автоматические AWAIV. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июне 2013 г.
Основное средство поверки:
1. Магазин сопротивлений высокоомный RCB-1(Госреестр № 24500-03);
2. Катушки электрического сопротивления Р321 (Госреестр № 1162-58);
3. Анализатор импульсов цифровой MIAS (Госреестр № 39431-08);
4. Делитель напряжения ДН-50э (Госреестр № 39431-08);
5. Вольтметр универсальный В7-78/1 (Госреестр № 39431-08);
6. Мультиметр цифровой 2002 (Госреестр № 39431-08);
7. Магазин сопротивлений Р4831 (Госреестр № 39431-08);
8. Делитель импульсного напряжения ДИН-50 (Госреестр № 23886-02).
Методика (методы) измерений приведены в руководстве по эксплуатации «Анализаторы параметров обмоток электрических машин автоматические AWAIV. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к анализаторам параметров обмоток электрических машин автоматическим AWAIV:
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
3. ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления»
4. Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
