Государственный реестр средств измерений

Анализаторы параметров работы двигателей динамические EXP4000, 54946-13

Документы
Карточка СИ
Номер в госреестре 54946-13
Наименование СИ Анализаторы параметров работы двигателей динамические
Обозначение типа СИ EXP4000
Изготовитель "Baker Instrument Company", США
Год регистрации 2013
Срок свидетельства 23.09.2018
МПИ (интервал между поверками) 1 год
Описание типа скачать

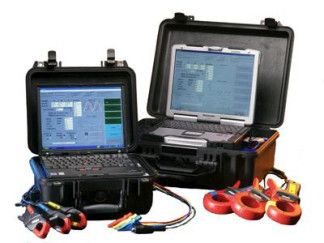

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Анализаторы параметров работы двигателей динамические EXP4000 Назначение средства измерений

Анализаторы параметров работы двигателей динамические EXP4000 (далее -анализаторы) предназначены для проведения измерений напряжения и силы переменного тока.

Описание

Принцип действия анализаторов основан на аналого-цифровом преобразовании входных сигналов напряжения (силы переменного тока) и последующей их обработке, основанной на быстром преобразовании DFLL (цифровая частотно-замкнутая петля).

Анализатор создан для мониторинга параметров силовой цепи в режиме on-line, а также для контроля производительности и нагрузки.

Анализатором можно проводить оперативную диагностику электродвигателя по следующим параметрам:

•    Среднеквадратического значения напряжения переменного тока

•    Коэффициент несимметрии напряжений

•    Коэффициент искажения синусоидальности кривой напряжения

•    Состояния стержней обмотки ротора

•    Перегрузка по току

•    Коэффициент полезного действия

•    Колебания крутящего момента

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (ПО).

Программное обеспечение «Explorer» и «M.A.T.» разработано для использования с персональными компьютерами, оно имеет специальную конфигурацию и файловую структуру, что необходимо для корректного функционирования анализатора.

Программы работают с базой данных по электродвигателям многих производителей, позволяя сравнивать характеристики и эффективность работы.

Встроенное программное обеспечение представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования анализатора, управления интерфейсом и т. д. Оно реализовано аппаратно и является метрологически значимым.

Таблица 1 - Характеристики ПО

Наименование

программного

обеспечения

Идентифика

ционное

наименование

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

Встроенное

Explorer 2.4

не ниже 2.4

-

-

Встроенное

MAT.

не ниже 1.0

-

-

Уровень защиты от непреднамеренных и преднамеренных изменений - «С».

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 2. Метрологические характеристики нормированы с учетом влияния программного

обеспечения.

_Таблица 2 - Основные метрологические и технические характеристики

Наименование характеристики

Значение

Диапазон измерения среднеквадратического значения напряжения переменного тока, В

от 0 до 1000

Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерения среднеквадратического значения напряжения переменного тока, %

±1

Диапазоны измерения среднеквадратического значения силы переменного тока, А

от 0 до 10; от 0 до 150; от 0 до 1000; от 0 до 3000

Пределы допускаемой приведенной (к верхней границе диапазона) погрешности измерения среднеквадратического значения силы переменного тока, А

±1

Напряжение питания частотой 50 Гц, В

от 110 до 250

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность не более, %

от минус 18 до плюс 38 50

Габаритные размеры (ширинахвысотахдлина), мм, не более

410x200x530

Масса, кг, не более

6,8

Средняя наработка на отказ, ч, не менее

45000

Срок службы, лет, не менее

10

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а на переднюю панель анализаторов методом трафаретной печати со слоем защитного покрытия.

Таблица 4 - Комплектность

№№ п/п

Наименование изделия

Кол-во

1

Анализатор параметров работы двигателей динамический EXP4000

1 шт.

2

Руководство по эксплуатации

1 экз.

3

Методика поверки

1 экз.

4

Комплект испытательных проводов

1 шт.

Поверка

Осуществляется по документу МП 54946-13 «Анализаторы параметров работы двигателей динамические EXP4000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июне 2013 г.

Основное средство поверки:

Калибратор универсальный 9100 (Госреестр № 25985-09).

Сведения о методах измерений

Методика (методы) измерений приведены в руководстве по эксплуатации «Анализаторы параметров работы двигателей динамические EXP4000. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к анализаторам параметров работы двигателей динамическим EXP4000:

-    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

-    ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;

-    ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений

2    9

переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц»;

-    МИ 1940-88 «Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 • 10-8 до 25 А в диапазоне частот от 20 до1-106 Гц;

-    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 2
Поверителей 2
Актуальность данных 09.12.2024
