| Номер в госреестре | 54955-13 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | CB |
| Изготовитель | "CT-e TECH Co., Ltd.", Корея |
| Год регистрации | 2013 |
| Срок свидетельства | 23.09.2018 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока встроенные СВ Назначение средства измерений
Трансформаторы тока встроенные СВ (далее по тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

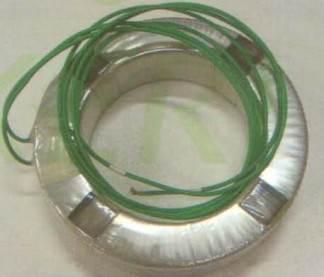

Трансформаторы тока встроенные СВ по принципу конструкции являются трансформаторами шинного типа с изоляцией вторичных обмоток, выполненной из нетканой ленты на основе модифицированного полиэстера или лакоткани. Трансформаторы тока устанавливаются на высоковольтных вводах трансформаторного оборудования и работают в среде трансформаторного масла, что обеспечивает их высоковольтную изоляцию. Первичной обмоткой трансформаторов является токоведущий стержень, проходящий по оси трансформатора внутри корпуса. Выводы вторичных обмоток трансформаторов тока подключаются к герметизированным втулкам клеммных коробок трансформаторного оборудования.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.
Основные метрологические и технические характеристики трансформаторов тока встроенных СВ представлены в таблице 1.
| Характеристика | Значение |
| Номинальный первичный ток, А | от 50 до 12000 |
| Номинальный вторичный ток, А | 1; 5 |
| Номинальная вторичная нагрузка, В-А | от 10 до 40 |
| Классы точности вторичных обмоток: - для измерений и учета - для защиты | 0,2; 0,2S; 0,5; 0,5S 5Р; 10Р |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений | 10 |
| Номинальная предельная кратность вторичных обмоток для защиты | от 5 до 30 |
| Номинальная частота, Гц | 50 |
| Габаритные размеры: - внешний диаметр, мм, не более - внутренний диаметр, мм, не менее - толщина, мм, не более | 800 670 175 |
| Масса, кг, не более | 86 |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ 1 |
Знак утверждения типа наносят на титульный лист паспорта и на табличку технических данных трансформатора типографским способом.
В комплект поставки входят:
- трансформатор тока встроенный СВ
1 шт. 1 экз. 1 экз.
- руководство по эксплуатации
- паспорт
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основных средств, применяемых при поверке:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 номинальные значения первичного тока, А: от 5 до 5000
класс точности: 0,05
- трансформатор тока измерительный эталонный NCD номинальные значения первичного тока, кА: от 5 до 30 класс точности: 0,05
- прибор сравнения КНТ-03
предел измерения токовой погрешности, %: ± 19,99; предел измерения угловой погрешности, угловых мин: ± 1999
- магазин сопротивлений нагрузочный трансформаторов тока НТТ номинальные величины нагрузки, В-А: от 1,75 до 50
Методы измерений с помощью трансформаторов тока встроенных СВ указаны в документе «Трансформаторы тока встроенные СВ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к трансформаторам тока встроенным СВ
ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
