| Номер в госреестре | 54956-13 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТГ-220М |
| Изготовитель | ОАО "Энергомеханический завод", г.С.-Петербург |
| Год регистрации | 2013 |
| Срок свидетельства | 23.09.2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТГ-220М (далее трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления выключателем при использовании в качестве модуля устройства комплектного распределительного элегазового КРУЭ-220 на номинальное напряжение 220 кВ частоты 50 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

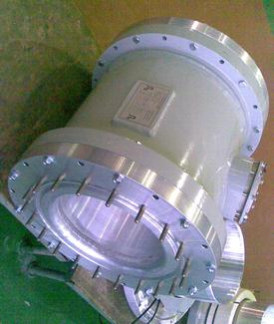

Трансформаторы является составной частью (модулем) устройства комплектного распределительного элегазового КРУЭ-220. По конструкции трансформаторы относятся к шинным трансформаторам. Корпус трансформатора с установленными в нем вторичными обмотками это часть заземленной оболочки распредустройства КРУЭ-220. Первичной обмоткой трансформатора служит шина (стержень) первичной цепи распредустройства.
Трансформаторы имеют ряд типоисполнений, отличающихся номинальным первичным и вторичным токами, классом точности вторичных обмоток, мощностью нагрузки и т.д.
Таблица 1- Метрологические и технические характеристики трансформаторов тока ТГ-220М
| Характеристика | Значение |
| Номинальное напряжение трансформатора ином, кВ | 220 |
| Наибольшее рабочее напряжение, кВ | 252 |
| Номинальная частота, Гц | 50 |
| Номинальное значение силы первичного тока, А | 150 |
| Номинальное значение силы вторичного тока, А | 1 или 5 |
| Количество вторичных обмоток для измерений и учета | 1, 2 |
| Количество вторичных обмоток для защиты | 1, 2, 3, 4 |
| Класс точности вторичной обмотки для измерений и учета | 0,2S; 0,5S; 0,2; 0,5 |
| Характеристика | Значение | |
| Класс точности вторичной обмотки для защиты | 5Р;10Р | |
| Номинальная вторичная нагрузка вторичной обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В-А | ||
| Номинальная вторичная нагрузка обмотки для защиты с коэффициентом мощности cos ф2 = 0,8, В-А | от 15 до 40 | |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более | от 5 до 20 | |
| Номинальная предельная кратность вторичных обмоток для защиты, не менее | от 15 до 35 | |
| Ток электродинамической стойкости, кА | 128 | |
| Ток термической стойкости, кА | 50 | |
| Время протекания тока, с | 3 | |
| Средняя наработка на отказ, ч, не менее | 400000 | |
| Срок службы до списания, лет | 30 | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ4 | |
| Габаритные размеры, мм | 819x720; 650x580 | |
| Масса трансформатора в сборе, кг | 190;283 | |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
В комплект поставки трансформаторов тока ТГ-220М входит:
- трансформатор тока ТГ-220М - 1 шт.;
- паспорт-1 экз.;
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от
2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03-А) %, ± (0,1 ± 0,05-А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТГ-220М
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 17412-72 «Изделия электротехнические для районов с холодным климатом. Общие технические условия».
ТУ 3414-005-05755697-2008 «Устройства комплектные распределительные элегазовые КРУЭ-220. Технические условия»».
- «осуществлении торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 54 |
| Поверителей | 2 |
| Актуальность данных | 18.11.2024 |
