Установка вибрационная поверочная, 54963-13

Документы

Карточка СИ

Номер в госреестре	54963-13
Наименование СИ	Установка вибрационная поверочная
Изготовитель	ФБУ "Иркутский ЦСМ", г.Иркутск
Год регистрации	2013
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Установка вибрационная поверочная Назначение средства измерений

Установка вибрационная поверочная предназначена для воспроизведения виброускорений.

Описание

Установка вибрационная поверочная (далее виброустановка) состоит из:

- вибростенда электродинамического 4808 (фирма «Bruel &Kjaer», Дания) с усилителем мощности 2719 (фирма «Bruel &Kjaer», Дания) и генератором сигналов DS-360 (фирма «Stanford Research Systems», США);

- преобразователя эталонного виброизмерительного 8305 (фирма «Bruel &Kjaer», Дания) с усилителем согласующим 2626 (фирма «Bruel &Kjaer», Дания), интерферометра лазерного ЛИ-АВ, усилителя измерительного 2636 (фирма «Bruel &Kjaer», Дания), частотомера электронносчетного Ч3-54 и вольтметра В7-34А.

Вибростенд электродинамический преобразовывает электрическую энергию сигнала в энергию однонаправленных механических колебаний вибростола.

Конструктивно электродинамический вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора. Взаимодействие подвижной катушки, по которой проходит переменный ток, с магнитным полем приводит к появлению пондемоторных сил, вызывающих перемещение подвижной катушки и вибростола по закону изменения переменного тока.

Параметры вибрации определяются с помощью преобразователя эталонного виброизмери-тельного 8305 (далее вибропреобразователь), установленного на вибростол, усилителя согласующего, интерферометра лазерного ЛИАВ, частотомера электронно-счетного Ч3-54 и вольтметра В7-34А.

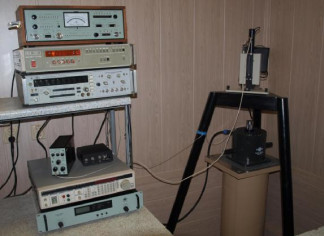

Внешний вид виброустановки приведен на рис.1.

Схема защиты от несанкционированного доступа приведена на рис 2.

Рис. 2. Схема защиты от несанкционированного доступа

Таблица 1

Наименование характеристики	Значение характеристики
Диапазон воспроизводимых частот, Гц	От 5 до 9700
Диапазон воспроизводимых амплитуд виброускорений, м/с2	От 1 до 700
Коэффициент гармоник воспроизводимых виброускорений в рабочей полосе частот, %, не более	10
Относительный коэффициент поперечного движения вибростола, %, не более	20
Пределы допускаемой основной относительной погрешности виброустановки, %	±10
Уровень собственных шумов в рабочей полосе частот, выраженный в единицах виброускорения, м/с2, не более	0,2
Магнитная индукция на расстоянии 10 мм от поверхности вибростола, мТл, не более	12
Напряжение питания промышленной сети, В	(220 ± 4,4)
Частота переменного тока сети питания, Г ц	(50 ± 0,5)
Потребляемая мощность, В-А, не более	300
Время подготовки к работе, ч, не более	0,5
Время непрерывной работы, ч, не менее	8
Масса, кг, не более вибростенда 4808 усилителя мощности 2719 генератора сигналов DS-360 вибропреобразователя эталонного 8305 усилителя согласующего 2626 усилителя измерительного 2636 интерферометра лазерного ЛИАВ частотомера электронно-счетного Ч3-54 вольтметра В7-34А	35.0 14.0 7,7 0,0077 1,75 6,5 3.0 16.0 13,0
Габаритные размеры, мм, не более вибростенда усилителя мощности 2719 генератора сигналов DS-360 вибропреобразователя эталонного 8305 усилителя согласующего 2626 усилителя измерительного 2636 интерферометра лазерного ЛИАВ частотомера электронно-счетного Ч3-54 вольтметра В7-34А	Диаметр 215; 200 480; 100; 460 430; 100; 420 Диаметр 15,5; 29,1 70; 140; 210 460; 170; 210 240; 400; 240 490; 135; 480 480; 100; 480
Средняя наработка на отказ, ч	5000
Средний срок службы, лет	10

Условия эксплуатации:

от 18 до 25 °С ..(65 ± 20)%

- температура окружающего воздуха

- относительная влажность воздуха..

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Комплектность виброустановки приведена в таблице 2. Таблица 2

Наименование	Заводской номер	Производитель	Количество
Вибростенд 4808	2646228	Фирма «Bruel &Kjaer», Дания	1
Усилитель мощности 2719	В2719Е02А 04К0442	Фирма «Bruel &Kjaer», Дания	1
Генератор сигналов DS-360	61064	Фирма «Stanford Research Systems», США	1
Вибропреобразователь эталонный 8305	1000508	Фирма «Bruel &Kjaer», Дания	1
Усилитель согласующий 2626	887906	Фирма «Bruel &Kjaer», Дания	1
Усилитель измерительный 2636	1135882	Фирма «Bruel &Kjaer», Дания	1
Интерферометр лазерный ЛИАВ	-	ВНИИМ им.Д.И.Менделеева	1
Частотомер электронно-счетный Ч3-54	103098	Радиозавод, г. Киев	1
Вольтметр В7-34А	0028986	п/я В-2150, г. Минск	1
Руководство по эксплуатации	4808 РЭ	-	1
Паспорт	4808 ПС	-	1

Поверка

осуществляется по документу МИ 1929 - 2007 «ГСИ. Установки вибрационные поверочные. Методика поверки».

Основные средства поверки: эталон 1 разряда по МИ 2070-90

Сведения о методах измерений

приведены в Руководстве по эксплуатации «Установка вибрационная поверочная. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установке вибрационной поверочной

ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

МИ 2070-90 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот от 0,3 до 20000 Гц.

Техническая документация изготовителя.
