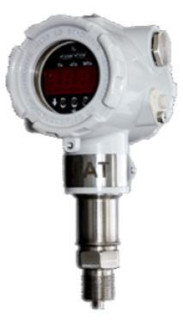

Датчики давления Агат-100М, мод. 1041, 1050, 1051, 1052, 1060, 1061, 1062, 1141, 1142, 1150, 1151, 1152, 1160, 1161, 1162, 1170, 1171, 1341, 1350, 1351, 1352, 54971-13

Назначение

Датчики давления Агат-100М, модификаций 1041, 1050, 1051, 1052, 1060, 1061, 1062, 1141, 1142, 1150, 1151, 1152, 1160, 1161, 1162, 1170, 1171, 1341, 1350, 1351, 1352 (далее -датчики) предназначены для непрерывного измерения и преобразования измеряемой величины

- давления абсолютного, избыточного, давления-разрежения рабочих сред в выходной сигнал постоянного тока 4-20 мА и цифровой сигнал на базе HART-протокола.

Описание

Принцип действия датчиков основан на тензорезистивном эффекте в полупроводниковом чувствительном элементе. Под воздействием измеряемой величины мембрана деформируется, вызывая изменение сопротивления тензорезисторов чувствительного элемента, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого - цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а так же на устройство, формирующее унифицированный аналоговый и цифровой выходные сигналы.

Конструктивно датчик состоит из первичного преобразователя давления и электронного блока обработки сигналов.

Датчики предназначены для работы во взрывобезопасных и взрывоопасных условиях. Взрывозащищенные датчики имеют виды взрывозащиты «искробезопасная электрическая цепь» или «взрывонепроницаемая оболочка».

Датчики давления Агат-100М выпускаются в 21 модификациях, отличающихся видом измеряемого давления, верхними пределами измерений, габаритными размерами и массой.

Датчики являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.

Датчики являются многопредельными с возможностью изменения верхних пределов измерений или диапазонов измерений.

Программное обеспечение

Идентификационные данные встроенного программного обеспечения датчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Программное обеспечение не изменяемое и не считываемое.

Защита программного обеспечения датчиков от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по P 50.2.077-2014.

Программа HART-конфигуратор не влияет на метрологические характеристики датчиков.

Технические характеристики

Верхние пределы измерений (ВПИ) или диапазоны измерений по ГОСТ 22520:

-    для датчиков избыточного давления    от 25 кПа до 100 МПа

-    для датчиков абсолютного давления    от 25 кПа до 16 МПа

-    для датчиков давления-разрежения с различающимися по абсолютному значению ВПИ избыточного давления и разрежения, кПа:

-    по избыточному давлению

от 31,5 кПа до 2,4 МПа от 31,5 кПа до 100 кПа

-    по разрежению

Примечания

1    Ртах - максимальный верхний предел измерений для соответствующей модификации датчика.

2    Рв - верхний предел измерений или диапазон измерений, на который настроен датчик.

3    Рраб - значение рабочего избыточного давления

Вариация выходного сигнала, % от ВПИ, не более Пульсация выходного сигнала, % от ВПИ, не более:

-    в диапазоне частот от 0,06 до 5 Гц включ.

-    в диапазоне частот от 5 до 106 Гц

Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием вибрации,

% от ВПИ

Выходной сигнал:

Напряжение питания постоянного тока, В

-    для датчиков с аналоговым выходным сигналом

-    для датчиков с цифровым выходным сигналом на базе HART протокола

Потребляемая мощность, В-А, не более

Y

0,7 у

0,5

Р

± 01 max

Рв

аналоговый сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым сигналом в стандарте протокола HART

от 14 до 42

от 18,5 до 42

1,0 от 1 до 2,5

Габаритные размеры, мм, не более:

-    высота

-    ширина

-    длина

У словия эксплуатации температура окружающего воздуха, °С:

Виброустойчивость по ГОСТ Р 52931-2008 Степень защиты оболочки от проникновения пыли и воды по ГОСТ 14254-96 Относительная влажность, %, не более Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

220

95

110

от минус 40 до плюс 80 от минус 56 до плюс 80 группа V2

IP67

100 при температуре 35оС 150 000 12

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, и на табличку, прикрепленную к корпусу датчика давления Агат-100М, фотохимическим способом.

Комплектность

Поверка

осуществляется по документу МП 15-221-2012 «ГСИ. Датчики давления Агат-100М. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.

Перечень эталонов, применяемых при поверке:

- Манометр абсолютного давления МПА-15. Диапазон измерений от 0,133 до

13,3 кПа, пределы допускаемой основной абсолютной погрешности ±6,65 Па; диапазон измерений от 13,3 до 133 кПа, пределы допускаемой основной абсолютной погрешности ±13,3 Па; диапазон измерений от 133 до 400 кПа, пределы допускаемой основной

относительной погрешности ±0,01 % (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.840-2013).

-    Калибратор давления пневматический Метран-505 Воздух-I. Диапазон измерений от 0,02 до 40 кПа, класс точности 0,02 (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012 и 2-го разряда по ГОСТ 8.187-76).

-    Калибратор давления PACE. Диапазоны измерений избыточного давления от минус

1 до 2 бар, от минус 1 до 20 бар, от минус 1 до 172 бар, диапазоны измерений абсолютного давления от 0 до 3 бар, от 0 до 20 бар, пределы допускаемой абсолютной погрешности ±(0,005% ВПИ+0,005% измеряемой величины (ИВ) Па (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012 и ГОСТ Р 8.840-2013).

-    Калибратор-контроллер давления ЭЛМЕТРО-Паскаль A35. Диапазон измерений от

0 до 3,5 МПа, пределы допускаемой основной относительной погрешности ± 0,025 % [(40-100) % ДИ], пределы допускаемой основной приведенной погрешности ± 0,025 % [(0-40) % ДИ] (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012).

-    Калибратор-контроллер давления ЭЛМЕТРО-Паскаль A07/A01P. Диапазоны измерений от минус 0,1 до плюс 0,1 МПа, от 0 до 0,7 МПа, пределы допускаемой основной относительной погрешности ± 0,025 % [(40-100) % ДИ], пределы допускаемой основной приведенной погрешности ± 0,025 % [(0-40) % ДИ] (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012).

-    Манометр грузопоршневой МП-2500. Диапазон измерений от 5 до 250 МПа, класс точности 0,01 (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012).

-    Барометр образцовый переносной БОП-1М, диапазон измерений от 0,5 до 110 кПа, пределы допускаемой абсолютной погрешности ± 10 Па, диапазон измерений от 110 до 280 кПа, пределы допускаемой относительной погрешности ± 0,01 % (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.840-2013).

-    Мультиметр Agilent HP34401A. Диапазон измерения (0-100) мВ, погрешность измерения ± (0,005 % ИВ + 0,0035 % ВПИ); диапазон измерения от 100 мВ до 1 В, погрешность измерения ± (0,004 % ИВ + 0,0007 % ВПИ); диапазон измерения от 1 до 10 В, погрешность измерения ± (0,0035 % ИВ + 0,0005% ВПИ), диапазон измерения от 10 до 100 В, погрешность измерения ± (0,0045 % ИВ +0,0006 % ВПИ) (соответствует эталону единицы постоянного электрического напряжения 2-го разряда по ГОСТ 8.027-2001).

-    Мера электрического сопротивления однозначная МС3050 М. Номинальное значение сопротивления 50 Ом. Класс точности 0,002 (соответствует эталону единицы электрического сопротивления 1-го разряда по ГОСТ Р 8.764-2011).

Сведения о методах измерений

Методика измерений входит в состав руководства по эксплуатации АГСТ.100.000.00РЭ «Датчики давления Агат-100М».

Нормативные документы, устанавливающие требования к датчикам давления Агат-100М, модификаций 1041, 1050, 1051, 1052, 1060, 1061, 1062, 1141, 1142, 1150, 1151, 1152,1160,1161,1162,1170, 1171, 1341, 1350, 1351, 1352

1.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

2.    ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

3.    ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па

4.    ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

5.    ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования

6.    ГОСТ 30852.1-2002 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»

7.    ГОСТ 30852.10-2002 Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i
