| Номер в госреестре | 54979-13 |
| Наименование СИ | Масс-спектрометры с источником индуктивно связанной плазмы |
| Обозначение типа СИ | SPECTRO MS |
| Изготовитель | "Spectro Analytical Instruments GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 30.09.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Масс-спектрометры с источником индуктивно-связанной плазмы SPECTRO MS (далее -масс-спектрометры) предназначены для измерения масс (массовых чисел) химических элементов в пробах веществ и материалов в атомных единицах массы.
Принцип действия основан на ионизации атомов пробы и разделении заряженных частиц в электромагнитных полях по их массам. Проба подается в плазму в виде аэрозоля. Благодаря высокой температуре плазмы (6000 - 8000 K), проба атомизируется, а затем происходит ионизация атомов. Ионы переводятся через интерфейс и несколько дифференциальных ступеней в ионную оптику и в масс-спектрометр. В масс-спектрометре ионы разделяются по соотношению масса/заряд и детектируются полупроводниковым многоканальным детектором.
Масс-спектрометр представляет собой автоматизированную систему, состоящую из источника ионов (индуктивно-связанная аргонная плазма), вакуумной системы, ионной оптики, полупроводниковой детектирующей системы и управляющего компьютера

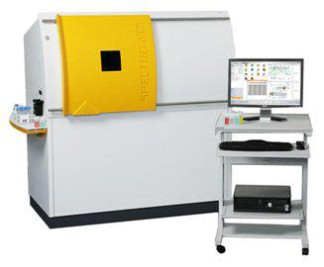

Фотография внешнего вида масс-спектрометра представлена на рисунке 1.
Место нанесения знака поверки
Масс-спектрометры оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Mass-Analyzer-Vision | - | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286-2010.
| Наименование характеристики | Значение характеристики |
| Диапазон измерения массовых чисел, а.е.м. | от 5 до 240 |
| Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, % | 2,0 |
| Чувствительность, ионов в секунду, Li17 Co59 | 2106 40106 |
| Разрешающая способность, M / DM, (на уровне 10 % от максимальной интенсивности пика) | 100-500 |
| Уровень фонового сигнала при соотношении m/z=220, имп/с, не более | 50 |
| Параметры источника питания: Напряжение, В Частота, Гц | 220 ± 10 50/60 |
| Потребляемая мощность, В-А | 6500 |
| Габаритные размеры, мм, не более | 1604х1673х892 |
| Масса, кг, не более | 675 |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха, %, не более | от 18 до 25 80 |
| Средний срок службы, лет, не менее | 10 |
наносится на боковую панель масс-спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество, шт. |
| Масс-спекрометр | 1 |
| Программное обеспечение Mass-Analyzer-Vision | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 53-241-2013 | 1 |
осуществляется по документу МП 53-241-2013 «ГСИ. Масс-спектрометры с источником индуктивно-связанной плазмы SPECTRO MS. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.
Эталонные средства измерений, используемые при поверке:
- стандартный образец состава ионов кобальта ГСО 8089-94 (массовая концентрация 1 г/дм3, относительная погрешность ± 1 %);
- стандартный образец состава ионов лития ГСО 7780-2000 (массовая концентрация
1 г/дм3, относительная погрешность ± 1 %);
- стандартный образец состава водного раствора ионов свинца ГСО 7012-93 (массовая концентрация 1 г/дм3, относительная погрешность ± 1 %).
Методика измерений представлена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к масс-спектрометрам с источником индуктивно-связанной плазмы SPECTRO MS
1. ГОСТ 15624-75 Масс-спектрометры. Термины и определения
2. Техническая документация изготовителя «SPECTRO Analytical Instruments GmbH», Германия.
Масс-спектрометры с источником индуктивно-связанной плазмы SPECTRO MS применяются вне сферы государственного регулирования обеспечения единства измерений.
