| Номер в госреестре | 54985-13 |
| Наименование СИ | Мультиметры цифровые с системой сбора данных и коммутации |
| Обозначение типа СИ | RIGOL M300 |
| Изготовитель | "RIGOL Technologies, Inc.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 30.09.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Мультиметры цифровые с системой сбора данных и коммутации RIGOL M300 Назначение средства измерений
Мультиметры цифровые с системой сбора данных и коммутации RIGOL M300 (далее -мультиметры) предназначены для измерения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, а также для регистрации и коммутации измерительных сигналов.
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом индикаторе (ЖКИ).
Мультиметры представляют собой комбинацию многофункционального коммутатора и измерительного блока. Для измерения физических величин мультиметры имеют отдельные измерительные каналы. Каждый канал конфигурируется на измерение какого-либо параметра независимо от других каналов.
Управление процессом измерения, коммутации каналов и обработка данных осуществляется с помощью встроенного микропроцессора. Мультиметры позволяют проводить математическую обработку сигналов. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК через интерфейсы связи GPIB, USB, LAN, RS-232.
Мультиметры имеют многоязыковый интерфейс, систему быстрой справки, часы и календарь.
Мультиметры выпускаются в четырех модификациях: M300, M300A, M300B, M300Z, отличающихся метрологическими и техническими характеристиками, функциональностью.
При укомплектовании сменными блоками, расширяющих функциональность (мультиплексоры, коммутаторы), мультиметры могут использоваться как регистраторы (самописцы) измерительных сигналов.
Основные узлы мультиметров: входные делители, блок нормализации сигналов, мультиплексоры, АЦП, микропроцессор, устройство управления, блок питания, клавиатура, ЖКИ.
Конструктивно приборы выполнены в портативном корпусе настольного исполнения.

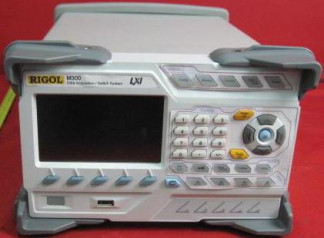

На передней панели мультиметров размещены ЖКИ, клавиатура, индикаторы каналов, кнопка включения, разъем интерфейса USB HOST.
На тыльной панели размещены гнезда (слоты) для установки в них в любой комбинации до пяти сменных модулей сбора данных и коммутации, разъем аналоговой шины для поверки (калибровки), разъемы интерфейсов LAN, USB DEVICE (внешнее управление), GPIB, RS-232, предохранитель, селектор питающих напряжений, разъем питания.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Характеристики встроенного и внешнего ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Модифи кация | Наиме нование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Все модели | Встроенное | Отсутствует | Не ниже 05.04.00.01.00.00.16 | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение | |
| Напряжение постоянного тока | ||
| Пределы измерений | 0,2; 2; 20; 200; 300 В | |
| Пределы допускаемой абсолютной погрешности на пределе измерений | ||
| 0,2 В | 0,000020U + 0,004 мВ | |
| 2 В | 0,000015U + 0,01 мВ | |
| 20 В | 0,000020U + 0,08 мВ | |
| 200 В | 0,000020U + 1,2 мВ | |
| 300 В | 0,000020U + 1,8 мВ | |
| Напряжение переменного тока | ||
| Пределы измерений | 0,2; 2; 20; 200; 300 В | |
| Пределы допускаемой абсолютной погрешности на пределе измерений | ||
| 0,2 В | 3 - 5 Гц | 0,01U + 0,06 мВ |
| 5 - 10 Гц | 0,0035U + 0,06 мВ | |
| 10 Гц - 20 кГц | 0,0004U+ 0,06 мВ | |
| 20 - 50 кГц | 0,0010U+ 0,10 мВ | |
| 50 - 100 кГц | 0,0055U+ 0,16 мВ | |
| 100 - 300 кГц | 0,04U+ 1 мВ | |
| 2 В | 3 - 5 Гц | 0,01U + 0,4 мВ |
| 5 - 10 Гц | 0,0035U + 0,4 мВ | |
| 10 Гц - 20 кГц | 0,0004U+ 0,4 мВ | |
| 20 - 50 кГц | 0,0010U+ 0,8 мВ | |
| 50 - 100 кГц | 0,0055U+ 1,6 мВ | |
| 100 - 300 кГц | 0,04U+ 10 мВ | |
| 20 В | 3 - 5 Гц | 0,01U + 6 мВ |
| 5 - 10 Гц | 0,0035U + 6 мВ | |
| 10 Гц - 20 кГц | 0,0004U+ 8 мВ | |
| 20 - 50 кГц | 0,0010U+ 10 мВ | |
| 50 - 100 кГц | 0,0055U+ 16 мВ | |
| 100 - 300 кГц | 0,04U+ 100 мВ | |
| 200 В | 3 - 5 Гц | 0,01U + 40 мВ |
| 5 - 10 Гц | 0,0035U + 40 мВ | |
| 10 Гц - 20 кГц | 0,0004U+ 40 мВ | |
| 20 - 50 кГц | 0,0010U+ 80 мВ | |
| 50 - 100 кГц | 0,0055U+ 160 мВ | |
| 100 - 300 кГц | 0,04U+ 1000 мВ | |
| 300 В | 3 - 5 Гц | 0,01U + 60 мВ |
| 5 - 10 Гц | 0,0035U + 60 мВ | |
| 10 Гц - 20 кГц | 0,0004U+ 60 мВ | |
| 20 - 50 кГц | 0,0010U+ 120 мВ | |
| 50 - 100 кГц | 0,0055U+ 240 мВ | |
| 100 - 300 кГц | 0,04U+ 1500 мВ | |
| Сила постоянного тока | ||
| Пределы измерений | 200 мкА; 2 мА; 20 мА; 0,2 А; 1 А | |
| Характеристика | Значение | |
| Пределы допускаемой абсолютной погрешности на пределе измерений | ||
| 200 мкА | 0,0001I + 0,024 мкА | |
| 2 мА | 0,00007I + 0,06 мкА | |
| 20 мА | 0,00007I + 2,4 мкА | |
| 0,2 А | 0,0001I + 4 мкА | |
| 1 А | 0,0005I + 200 мкА | |
| Сила переменного тока | ||
| Пределы измерений | 200 мкА; 2 мА; 20 мА; 0,2 А; 1 А | |
| Пределы допускаемой абсолютной погрешности на пределе измерений | ||
| 200 мкА | 3 - 5 Гц | 0,011I + 0,12 мкА |
| 5 - 10 Гц | 0,0035I + 0,12 мкА | |
| 10 Гц - 5 кГц | 0,0015I + 0,12 мкА | |
| 5 - 10 кГц | 0,0035I + 1,4 мкА | |
| 2 мА | 3 - 5 Гц | 0,01I + 0,8 мкА |
| 5 - 10 Гц | 0,003I + 0,8 мкА | |
| 10 Гц - 5 кГц | 0,0012I + 0,8 мкА | |
| 5 - 10 кГц | 0,002I + 5 мкА | |
| 20 мА | 3 - 5 Гц | 0,011I + 12 мкА |
| 5 - 10 Гц | 0,0035I + 12 мкА | |
| 10 Гц - 5 кГц | 0,0015I + 12 мкА | |
| 5 - 10 кГц | 0,0035I + 140 мкА | |
| 0,2 А | 3 - 5 Гц | 0,01I + 80 мкА |
| 5 - 10 Гц | 0,003I + 80 мкА | |
| 10 Гц - 5 кГц | 0,001I + 80 мкА | |
| 5 - 10 кГц | 0,002I + 500 мкА | |
| 1 А | 3 - 5 Гц | 0,011I + 600 мкА |
| 5 - 10 Гц | 0,0035I + 600 мкА | |
| 10 Гц - 5 кГц | 0,0015I + 600 мкА | |
| 5 - 10 кГц | 0,0035I + 7000 мкА | |
| Электрическое сопротивление постоянному току | ||
| Пределы измерений (2-х и 4-х проводная схемы) | 200 Ом; 2 кОм; 20 кОм; 200 кОм; 1 МОм; 10 МОм; 100 МОм | |
| Пределы допускаемой абсолютной погрешности на пределе измерений | ||
| 200 Ом | 0,00003R + 0,006 Ом | |
| 2 кОм | 0,00002R + 0,01 Ом | |
| 20 кОм | 0,00002R + 0,1 Ом | |
| 200 кОм | 0,00002R + 1 Ом | |
| 1 МОм | 0,00002R + 10 Ом | |
| 10 МОм | 0,00015R + 100 Ом | |
| 100 МОм | 0,003R + 1 кОм | |
| Общие технические характеристики | ||
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха | Не более половины допускаемой основной погрешности | |
| Напряжение и частота сети электропитания | 100 - 120 В; 45 - 440 Гц; или 200 - 240 В; 45 - 66 Гц |
| Г абаритные размеры | 365x234,5x155 мм |
| Масса | 8 кг |
| Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха | (23 ± 5) °С; до 95 % при + 30 °С |
| Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха | от 0 до + 50 °С; до 45 % при + 50 °С |
Примечание: U, I, R - измеренные значения напряжения, силы тока и сопротивления.
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность
| Наименование | Количество | Примечание |
| Сменный модуль MC3065 | 1 шт. | |
| Сменный модуль MC3132 (32 канальный мультиплексор) | 1 шт. | Опция |
| Сменный модуль MC3164 (64 канальный мультиплексор) | 1 шт. | Опция |
| Сменный модуль MC3232 (32 канальный мультиплексор) | 1 шт. | Опция |
| Сменный модуль MC3264 (64 канальный мультиплексор) | 1 шт. | Опция |
| Сменный модуль MC3416 (16 канальный коммутатор) | 1 шт. | Опция |
| Сменный модуль MC3534 (многофункциональный) | 1 шт. | Опция |
| Сменный модуль MC3648 (4x8 матричный коммутатор) | 1 шт. | Опция |
| Кабель питания | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу МП 54985-13 «Мультиметры цифровые с системой сбора данных и коммутации RIGOL M300. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в августе 2013 г.
Средства поверки: калибратор многофункциональный Fluke 5520A (Госреестр № 51160-12). Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым с системой сбора данных и коммутации RIGOL M300
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
4. Техническая документация фирмы «RIGOL TECHNOLOGIES, INC.», Китай.
