| Номер в госреестре | 54986-13 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | RIGOL DS6000, MSO6000 |
| Изготовитель | "RIGOL Technologies, Inc.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 17.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Осциллографы цифровые RIGOL DS6000, MSO6000 Назначение средства измерений
Осциллографы цифровые RIGOL DS6000, MS06000 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Также осциллографы позволяют проводить математическую обработку сигналов и логические операции.
Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и автокалибровку. Для связи с внешними устройствами имеются интерфейсы LAN, USB, GPIB (через адаптер USB-GPIB).
Осциллографы имеют многоязыковый интерфейс и систему быстрой справки.
Осциллографы серии DS6000 выпускаются в восьми модификациях: DS6062, DS6062A, DS6064, DS6064A, DS6102, DS6102A, DS6104, DS6104A, отличающихся полосой пропускания, числом каналов, метрологическими и техническими характеристиками, функциональностью.
Осциллографы серии MSO6000 выпускаются в восьми модификациях: MSO6062, MSO6062A, MSO6064, MSO6064A, MSO6102, MSO6102A, MSO6104, MSO6104A, отличающихся полосой пропускания, числом каналов, метрологическими и техническими характеристиками, функциональностью.
Осциллографы серии MSO дополнительно к аналоговым каналам имеют 16 каналов цифрового логического анализатора и могут отображать т.н. «смешанные» сигналы (аналоговые + цифровые).
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.

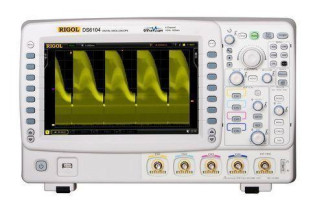

Конструктивно осциллографы выполнены в виде компактного моноблока из пластика.
На передней панели приборов расположен ЖКИ, клавиатура, кнопка включения, разъем интерфейса USB HOST, входы аналоговых каналов, вход внешней синхронизации, выход компенсатора пробника.
На задней панели расположены выход синхросигнала, выход допускового контроля, видеовыход, входы цифровых каналов логического анализатора (модификации MSO), разъемы интерфейсов LAN, USB DEVICE (внешнее управление), USB HOST, разъем питания, предохранитель, вентилятор охлаждения, гнездо для замка Кенсингтон.
Приборы оснащены складывающейся ручкой для переноски.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Характеристики встроенного и внешнего ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО применяется для захвата и передачи формы сигналов, снимков экрана, настроек и результатов измерений на внешний ПК с операционной системой Windows. ПО не является метрологически значимым.
| Модифи кация | Наиме нование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Все модели | Встроенное | Отсутствует | Не ниже 00.01.04 | - | - |
| Все модели | Внешнее | UltraSigma | Не ниже 00.01.05.09 | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение | |
| Число входных аналоговых каналов | DS6062, DS6062A, DS6102, DS6102A, MS06062, MS06062A, MS06102, MS06102A | 2 |
| Число входных аналоговых каналов | DS6064, DS6064A, DS6104, DS6104A, MS06064, MS06064A, MS06104, MS06104A | 4 |
| Максимальная частота дискретизации | 2,5 ГГц на каждый канал | |
| Длина записи | 70 Мб на каждый канал | |
| Канал вертикального отклонения | ||
| Входной импеданс | 1 МОм ± 1 %/14 ± 3 пФ; 50 Ом ± 1,5 % | |
| Максимальное входное напряжение | 300 В | |
| Разрешение по вертикали | 8 бит | |
| Диапазон установки коэффициентов отклонения (КО) | от 2 мВ/дел до 5 В/дел (по входу 1 МОм); от 2 мВ/дел до 1 В/дел (по входу 50 Ом) | |
| Пределы допускаемой основной абсолютной погрешности коэффициентов отклонения на постоянном токе | ± (0,02x8 [дел]*Кэ [В/дел]) | |
| Полоса пропускания по уровню минус 3 дБ, не менее | DS6062, DS6062A, DS6064, DS6064A, MS06062, MS06062A, MS06064, MS06064A | 600 МГц |
| DS6102, DS6102A, DS6104, DS6104A, MS06102, MS06102A, MS06104, MS06104A | 1 ГГц | |
| Время нарастания переходной характеристики, не более | DS6062, DS6062A, DS6064, DS6064A, MSO6062, MSO6062A, MSO6064, MSO6064A | 600 пс* |
| DS6102, DS6102A, DS6104, DS6104A, MSO6102, MSO6102A, MSO6104, MSO6104A | 400 пс* | |
| Канал горизонтального отклонения | ||
| Диапазон установки коэффициентов развертки (КР) | DS6062, DS6062A, DS6064, DS6064A, MSO6062, MSO6062A, MSO6064, MSO6064A | от 1 нс/дел до 1000 с/дел |
| DS6102, DS6102A, DS6104, DS6104A, MSO6102, MSO6102A, MSO6104, MSO6104A | от 0,5 нс/дел до 1000 с/дел | |
| Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора | ± 4х10-6 | |
| Логический анализатор (модификации MSO) | ||
| Число входных цифровых каналов логического анализатора | 16 | |
| Пороговые уровни срабатывания | TTL (+ 1,4 В); CMOS (+ 2,5 В); ESL (- 1,3 В); или устанавливаемый пользователем | |
| Пределы установки уровня срабатывания, определяемого пользователем | ± 8 В | |
| Общие технические характеристики | ||
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха | Не более половины допускаемой основной погрешности | |
| Напряжение и частота сети электропитания | От 100 до 240 В при частоте 50/60 Гц | |
| Г абаритные размеры | 399x255,3x123,8 мм | |
| Масса | (5,3 ± 0,2) кг | |
| Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха | (23 ± 5) °С; до 90 % при + 35 °С | |
| Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха | от 0 до + 50 °С; до 60 % при + 50 °С | |
Примечание. * - вычисляемое значение.
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
В комплект поставки входят: пробник (по числу каналов), пробник цифровой (для модификаций MSO), кабель питания, USB-кабель, защитный кожух передней панели, руководство по эксплуатации, методика поверки.
осуществляется по документу МП 54986-13 «Осциллографы цифровые RIGOL DS6000, MSO6000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в августе 2013 г. Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым RIGOL DS6000, MSO6000
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
3. Техническая документация фирмы «RIGOL TECHNOLOGIES, INC.», Китай.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 134 |
| Поверителей | 15 |
| Актуальность данных | 17.09.2024 |
