| Номер в госреестре | 54990-13 |
| Наименование СИ | Наборы мер отражающих координат цвета и цветности |
| Обозначение типа СИ | НМОКЦЦ-1 |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Наборы мер отражающих координат цвета и цветности НМОКЦЦ-1 (далее по тексту -наборы мер), предназначены для передачи размера единиц координат цвета и цветности при поверке спектроколориметров, работающих в геометриях освещения/наблюдения 8°/D; D/8°; 0°/45°; 45°/0°; 45°/-15°,15°, 25°, 45°, 75°.
Принцип действия набора мер основан на измерении спектрального коэффициента отражения в спектральном диапазоне 380-780 нм с шагом сканирования А1=5 нм или А1=10 нм и дальнейшем расчете координат цвета и координат цветности по формулам в соответствии с требованиями Рекомендации CIE 15.2. При расчете координат цвета необходимо учитывать:
- стандартную колориметрическую систему - МКО 1931 г. (поле зрения 2°) или МКО 1964 г. (поле зрения 10°);
- источник освещения.

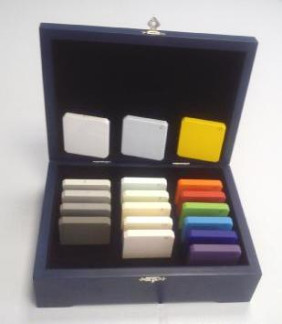

Набор состоит из восемнадцати образцов, изготовленных из цветного оптического стекла марок МС-20, ОНС-1, ОНС-2, ОНС-3, ОНС-4, ОСНСС-1, ОСНСЗС-1, ОСНЗС-1, ОСНЖС-1, ОСНКС-1, ОСНПС-1, ОС-1, ОСЗС-1, ОЗС-1, ОЖС-1, ООС-1, ОКС-1, ОПС-1. Меры набора изготовлены в форме квадратных пластин размером 50 х 50 мм со скошенными углами, толщиной 8 мм.
Все меры помещаются в футляр, устройство которого предохраняет меры от резких ударов и загрязнения.
| Наименование характеристики | Значение характеристики |
| Диапазон значений координат цвета Х Y Z | 2,5 - 109,0 1,4 - 98,0 1,7 - 116,0 |
| Диапазон значений координат цветности х У | 0,004 - 0,734 0,005 - 0,834 |
| Пределы допускаемой абсолютной погрешности координат цвета, AX=AY=AZ | ± 0,4 |
| Пределы допускаемой абсолютной погрешности координат цветности, Ах=Ау | ± 0,005 |
| Г абаритные размеры набора мер в футляре, мм, не более | 210 х 160 х 70 |
| Масса набора в футляре, кг, не более | 1,4 |
| Условия эксплуатации: температура воздуха, °С относительная влажность воздуха, %, не более атмосферное давление, кПа | 20 ± 5 85 84 - 106 |
наносится на титульный лист руководства по эксплуатации наборов мер и на этикетку футляра методом наклеивания.
Таблица 2
| Наименование | Количество, шт. |
| Наборы мер отражающих координат цвета и цветности НМОКЦЦ-1 | 1 |
| Футляр | 1 |
| Кисточка для чистки светофильтров | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 73. Д4-13 | 1 |
осуществляется по документу МП 73.Д4-13 Набор мер отражающих координат цвета и цветности НМОКЦЦ-1. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 17 мая 2013 г. Основные средства поверки:
Спектроколориметрическая установка, входящая в состав Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003.
Основные метрологические характеристики:
Диапазон измерения координат цвета Х = 2,5 - 109,0 Y = 1,4 - 98,0 Z = 1,7 - 107,0 Абсолютные погрешности
Ssx =Ssy =SSZ =0,25
Диапазон измерения координат цветности: х=0,004 - 0,734 у=0,005 - 0,8340 Абсолютные погрешности 8х=8у=0,003
«Набор мер отражающих координат цвета и цветности НМОКЦЦ-1. Руководство по эксплуатации», раздел 6.
Нормативные документы, устанавливающие требования к наборам мер отражающих координат цвета и цветности НМОКЦЦ-1
ГОСТ 8.205-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности».
При выполнении работ и оказании услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 8 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
