| Номер в госреестре | 54992-13 |
| Наименование СИ | Датчики перемещений |
| Обозначение типа СИ | Temposonics G-Series Model GH |
| Изготовитель | "MTS Systems Corporation", США |
| Год регистрации | 2013 |
| Срок свидетельства | 30.09.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики перемещений Temposonics G-Series Model GH предназначены для измерения линейных перемещений при проведении статических и квазистатических испытаний образцов и агрегатов на прочность и долговечность и определения физико-механических свойств материалов.
Принцип действия датчиков линейных перемещений основан на проявлении магнитост-рикционной чувствительности к местоположению магнита в течение времени. Внутри датчика находится элемент, в котором звуковой импульс индуцируется в специальном устройстве в магнитострикционный волновод через кратковременное взаимодействие двух магнитных полей. Одно поле создается съемным постоянным магнитом, находящимся снаружи датчика. Другое поле создается из импульса тока «запроса» вдоль волновода. В результате, звуковой импульс перемешается со сверхзвуковой скоростью по волноводу и обнаруживается головкой элемента датчика.
Положение магнита определяется путем точного измерения времени между посылкой импульса запроса и регистрацией результирующего импульса, с использованием счетчика больших скоростей. Использование промежутка времени для определения расположения постоянного магнита обеспечивает измерение абсолютного положения при отсутствии необходимости в перекалибровке или возврате на ноль после выключения Бесконтактный способ исключает износ датчика и гарантирует долговечность и повторяемость измерений.
Датчики установлены в корпус гидроцилиндра, что ограничивает к ним доступ.
Датчики перемещений выпускаются в 9-и модификациях, отличающихся диапазоном измерения перемещений.

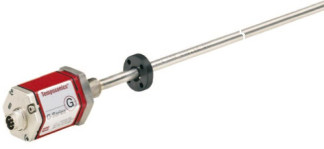

Внешний вид датчиков показан на рисунке 1.
\
| Наименование модификации | Диапазон измерения перемещений, мм | Пределы допускаемой погрешности измерения перемещений | Габаритные размеры (0хД), мм, не более | Масса, кг, не более |
| GH 150 | От 0 до 150 | 53х375,5 | 1,2 | |
| GH 250 | От 0 до 250 | 53х475,5 | 1,3 | |
| GH 500 | От 0 до 500 | 53х725,5 | 1,5 | |
| GH 750 | От 0 до 750 | ±50 мкм в диапазоне до 5 мм; ±1% в диапазоне более 5 мм | 53х975,5 | 1,7 |
| GH 1000 | От 0 до 1000 | 53х1225,5 | 1,8 | |
| GH 1250 | От 0 до 1250 | 53х1475,5 | 2,0 | |
| GH 1500 | От 0 до 1500 | 53х1725,5 | 2,2 | |
| GH 1750 | От 0 до 1750 | 53х1975,5 | 2,3 | |
| GH 2000 | От 0 до 2000 | 53х2225,5 | 2,5 |
Условия эксплуатации:
- температура, °С
20 ± 5 60 ± 20 84.106
- относительная влажность, %
- давление, кПа
Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом и на боковую поверхность защитной муфты гидроцилиндра в виде наклейки.
1. Датчик перемещений Temposonics G-Series Model GH
1 шт. 1 шт. 1 экз. 1 экз.
2. Кабель связи датчика с измерительным устройством
(длина кабеля согласовывается с Заказчиком)
3. Руководство по эксплуатации «Датчики перемещений Temposonics
G-Series Model GH. Руководство по эксплуатации»
4. Методика поверки МП ТИнТ 109-2013 «Датчики перемещений
Temposonics G-Series Model GH. Методика поверки»
осуществляется по документу МП ТИнТ 109-2013 «Датчики перемещений Temposonics G-Series Model GH. Методика поверки», утвержденным Руководителем ГЦИ СИ ООО «ТестИнТех» 19 апреля 2013 г.
Основные средства поверки:
- система лазерная измерительная, основная погрешность ±1 мкм/м.
Метод измерений изложен в документе «Датчики перемещений Temposonics G-Series Model GH. Руководство по эксплуатации».
Нормативные и технические документы
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .... 50 м и длин волн в диапазоне 0,2.. 50мкм».
2. ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение».
3. Техническая документация фирмы «MTS Systems Corporation», США.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
