| Номер в госреестре | 54996-13 |
| Наименование СИ | Машины испытательные |
| Обозначение типа СИ | UH |
| Изготовитель | "Shimadzu Corporation", Япония |
| Год регистрации | 2013 |
| Срок свидетельства | 31.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные иН модификации иН-200кНХ-0,5; иН-200кНХЪ-0,5; иН-200кНХ-1; ЦН-200кНХЬ-1; иН-300кНХ-0,5; иН-300кНХЬ-0,5; иН-Р300кНХ-0,5; иН-Р300кНХИ-0,5; иН-300кНХ-1; иН-300кНХЬ-1; иН-Р300кНХ-1; иН-Р300кНХЬ-1; иН-500кНХ-0,5; иН-500кНХЬ-0,5; иН-Р500кНХ-0,5; иН-Р500кНХЬ-0,5; ЦН-500кНХ-1; иН-500кНХЬ-1; иН-Р500кНХ-1; иН-Р500кНХЬ-1; иН-600кНХ-0,5; иН-600кНХИ-0,5; иН-600кНХ-1; иН-600кНХЬ-1; иН-1000кНХ-0,5; иН-1000кНХЬ-0,5; иН-Р1000кНХ-0,5; иН-Р1000кНХЬ-0,5; ЦН-1000кНХ-1; иН-1000кНХЬ-1; иН-Р1000кНХ-1; иН-Р1000кНХЫ; иН-2000кНХ-1; иН-2000кНХЬ-1; иН-Р2000кНХ-1; иН-Р2000кНХЬ-1; иН-3000кНХ-2; иН-Р3000кНХ-2; иН-4000кНХ-2; иН-Р4000кНХ-2 (далее - машины) предназначены для измерений силы при проведении механических испытаний образцов.
Принцип действия машин основан на преобразовании тензорезисторным датчиком нагрузки, воздействующей на образец, в электрический сигнал, который передаётся в измерительный контроллер.
Конструктивно машины состоят из нагрузочной рамы и измерительного контроллера.
Нагрузочная рама состоит из колонн, верхней и нижней траверс, тензорезисторного датчика, подъемного двигателя и поршня.
Измерительный контроллер включает в себя насосную станцию, управляет всеми операциями и обрабатывает сигналы датчика. Измеренные значения силы отображаются на аналоговом и цифровом индикаторах.
Модификации машин отличаются диапазонами измерений и пределами допускаемой погрешности.
Варианты исполнения машин отличаются типом насосной станции, видом захватов, габаритными размерами и массой.
Машины имеют обозначение: иН-ЕАХЬ-Z, где
F - наличие захватов фронтального типа;
А - обозначение наибольшего предела измерений, кН;
h - обозначение машин с гибридной насосной станцией;
Z - пределы допускаемой погрешности, %.

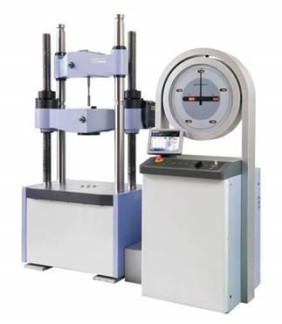

Рис. 1. Общий вид машины
В машинах используется программное обеспечение (ПО):
1) встроенное (микропрограмма измерительного контроллера), реализующее следующие функции: сбор, передачу, обработку, хранение и представление измерительной информации.
2) автономное (программа «TRAPEZIUMX» для персонального компьютера), устанавливается на персональный компьютер под управлением операционной системы семейства Microsoft Windows, реализующее следующие функции: сбор, передачу, обработку, хранение и представление измерительной информации.
В таблице 1 приведены сведения об идентификационных данных ПО
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО* | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программное обеспечение | TRAPEZIUMX | Ver.1.3.0 | 0414аа6dcf951be3781 24e90f04a271ec5afdc8 ebe3d | sha1 |
| Программное обеспечение | Встроенное программное обеспечение UH-X | Ver. 1.00 | Не доступно | Не доступно |
| * Номер версии (идентификационный номер) программного обеспечения не ниже указанного | ||||
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Диапазоны измерений, пределы допускаемой погрешности, рабочий ход, длина и ширина рабочего пространства, потребляемая мощность, габаритные размеры и масса нагрузочной рамы в таблицах 2, 3, 4.
Таблица 2
| Наименование параметра | Обозначение машин | |||
| иН-200кНХ-0,5; иН-200кНХЪ-0,5 | иН-200кНХ-1; Ш-200кНХЪ-1 | иН-300кНХ-0,5; иН-300кНХЪ-0,5; иН-Б300кНХ-0,5; иН-Р300кНХЬ0,5 | ИН-300кНХ-1; иН-300кНХЪ-1; иН-Б300кНХ-1; Ш^300кНХЫ | |
| 1 | 2 | 3 | 4 | 5 |
| Диапазон измерений силы, кН | от 1 до 200 | от 1,5 до 300 | ||
| Пределы допускаемой относительной погрешности измерений силы1, % | ± 0,5 | ± 1,0 | ± 0,5 | ± 1,0 |
| Рабочий ход, мм, не менее | 500 | |||
| Длина рабочего пространства, мм, не менее | 500 | |||
| Ширина рабочего пространства, мм, не менее | 500 | |||
| Потребляемая мощность, кВт, не более | 6,5 | 8,0 | ||
| Габаритные размеры нагрузочной рамы (длина, ширина, высота), мм, не более | 780, 500, 2000 | 870, 520, 2300 | ||
| Масса нагрузочной рамы, кг, не более | 900 | 1500 | ||
| 1 Характеристики приведены для нормальных условий по ГОСТ 15150-69 | ||||
Таблица 3
| Наименование параметра | Обозначение машин | |||
| ИН-500кНХ-0,5; иН-500кНХЪ-0,5; иН-Б500кНХ-0,5; иН-Р500кНХЪ-0,5 | ИН-500кНХ-1; иН-500кНХЪ-1; иН-Б500кНХ-1; ИН-F500кНХИ-1 | ИН-600кНХ-0,5; иН-600кНХИ-0,5 | ИН-600кНХ-1; ИН-600кНХЫ | |
| 1 | 2 | 3 | 4 | 5 |
| Диапазон измерений силы, кН | от 2,5 до 500 | от 3 до 600 | ||
| Пределы допускаемой относительной погрешности измерений силы1, % | ± 0,5 | ± 1,0 | ± 0,5 | ± 1,0 |
| Рабочий ход, мм, не менее | 600 | |||
| Длина рабочего пространства, мм, не менее | 650 | |||
| 1 Характеристики приведены для нормальных условий по ГОСТ 15150-69 | ||||
Продолжение таблицы 3
| 1 | 2 3 | 4 5 |
| Ширина рабочего пространства, мм, не менее | 650 | |
| Потребляемая мощность, кВт, не более | 8,0 | 7,0 |
| Габаритные размеры нагрузочной рамы (длина, ширина, высота), мм, не более | 1060, 700, 2900 | 960, 650, 2400 |
| Масса нагрузочной рамы, кг, не более | 2600 | 1700 |
Таблица 4
| Наимено вание параметра | Обозначение машин | ||||
| UH-1000кНX-0,5; UH-1000кНXh-0,5; UH-F1000кНX-0,5; UH-F 1000^X^0,5 | UH-1000кНX-1; UH-1000кНXh-1; UH-F1000кНX-1; UH-F1000кНXh-1 | UH-2000^X-1; UH-2000кНXh-1; UH-F2000^X-1; №^2000^X^1 | UH- 3000кЖ-2; UH- F3000кНX-2 | UH- 4000кНX-2; UH- F4000кНX-2 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Диапазон измерений силы1, кН | от 5 до 1000 | от 10 до 2000 | от 15 до 3000 | от 20 до 4000 | |
| Пределы допускаемой относительной погрешности измерений силы , % | ± 0,5 | ± 1,0 | ± 1,0 | ± 2,0 | |
| Рабочий ход, мм, не менее | 800 | 900 | 1000 | ||
| Длина рабочего пространства, мм, не менее | 750 | 850 | 1000 | 1150 | |
| Ширина рабочего пространства, мм, не менее | 750 | 850 | 1000 | 1150 | |
| 1 Машины с наибольшим пределом измерений 3000 кН и 4000 кН предназначены для измерений силы сжатия 2 Характеристики приведены для нормальных условий по ГОСТ 15150-69 | |||||
| Продолжение таблицы 4 | ||||
| 1 | 2 3 | 4 | 5 | 6 |
| Потребляе мая мощность, кВт, не более | 12 | 15 | 15 | 18 |
| Габаритные размеры нагрузочной рамы (длина, ширина, высота), мм, не более | 1320, 800, 3400 | 1560, 920, 4500 | 1860, 1100, 5700 | 2200, 1400, 5900 |
| Масса нагрузочной рамы, кг, не более | 6000 | 12000 | 17000 | 20000 |
Электрическое питание от трехфазной сети переменного тока:
- напряжение, В........................................................................от 360 до 440
- частота, Гц.............................................................................. от 49 до 51
Габаритные размеры измерительного контроллера (длина, ширина, высота),
мм, не более.................................................................................... 740, 800, 1800
Масса измерительного контроллера, кг, не более........................................110
Вероятность безотказной работы за 1000 ч.................................................0,8
Знак утверждения типа наноситься на лицевую сторону нагрузочной рамы в виде наклейки и на руководство по эксплуатации типографским способом.
1. Машина испытательная ЦН - 1 шт.
2. Руководство по эксплуатации - 1 экз.
3. Методика поверки МП 2301-260-2013 - 1 экз.
осуществляется по документу МП 2301-260-2013 «Машины испытательные ЦН. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 29.07.2013 г.
Основные средства поверки: динамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности 5 = 0,12 % для машин с пределами допускаемой относительной погрешности 0,5 %; 5 = 0,24 % для машин с пределами допускаемой относительной погрешности 1,0 %;
5 = 0,45 % для машин с пределами допускаемой относительной погрешности 2,0 %.
изложены в руководстве по эксплуатации «Машины испытательные ЦН. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам испытательным UH модификаций иН-200кНХ-0,5; иН-200кНХЬ-0,5; иН-200кНХ-1; иН-200кНХЬ-1; иН-300кНХ-0,5; иН-300кНХЬ-0,5; иН-Е300кНХ-0,5; иН-Е300кНХЬ-0,5; иН-300кНХ-1; иН-300кНХЬ-1; иН-Е300кНХ-1; иН^300кНХЬ-1; иН-500кНХ-0,5; иН-500кНХЬ-0,5; иН-Е500кНХ-0,5; иН-Е500кНХЬ-0,5; иН-500кНХ-1; иН-500кНХЬ-1; иН-Е500кНХ-1; иН-Е500кНХЬ-1; иН-600кНХ-0,5; иН-600кНХЬ-0,5; иН-600кНХ-1; иН-600кНХЬ-1; иН-1000кНХ-0,5; иН-1000кНХЬ-0,5; иН-Е1000кНХ-0,5; иН-Е1000кНХЬ-0,5; иН-1000кНХ-1; иН-1000кНХЬ-1; иН-Е1000кНХ-1; иН-Е1000кНХЬ-1; иН-2000кНХ-1; иН-2000кНХЬ-1; иН-Е2000кНХ-1; иН-Е2000кНХЬ-1; иН-3000кНХ-2; иН-Е3000кНХ-2; иН-4000кНХ-2; иН-Е4000кНХ-2
1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
2. Техническая документация фирмы «SfflMADZU CORPORATION», Япония.
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 46 |
| Поверителей | 13 |
| Актуальность данных | 19.09.2024 |
