Трансформаторы тока SB 0,8, 55006-13

Назначение

Трансформаторы тока SB 0,8 предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления в установках переменного тока промышленной частоты, устанавливаются на вводах элегазовых или масляных выключателей и на вводах силовых трансформаторов до 500 кВ.

Описание

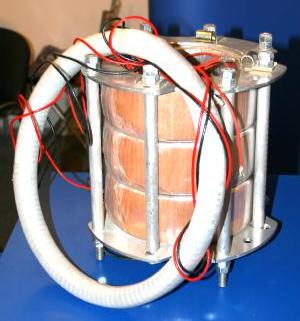

Трансформаторы тока SB 0,8 являются масштабными преобразователями и монтируются на высоковольтных вводах без разборки вводов. На каждом вводе может быть до пяти трансформаторов, помещенных в съемный влагозащищенный корпус на элегазовых выключателях либо устанавливаются внутри силового трансформатора или выключателя, в масляной среде. Первичной обмоткой трансформатора является проходящий через ввод токоведущий стержень. Высоковольтная изоляция обеспечивается фарфоровым или композитным (полимерным) изолятором-покрышкой ввода, заполненным элегазом для

выключателей либо масляной средой для силовых трансформаторов и масляных выключателей. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали или пермалоя, характеристики каждого сердечника проверяются. Для измерительных цепей и цепей релейной защиты возможно обеспечение нескольких коэффициентов трансформации. Все трансформаторы тока SB 0,8 выполняются со вторичными обмотками, равномерно распределенными по сердечникам для обеспечения высокой точности. Выводы вторичных обмоток подключены к клеммным колодкам, в шкафу управления, которые закрываются крышками, имеющими разную конструкцию в зависимости от климатического исполнения, и пломбируются для предотвращения несанкционированного доступа к выводам.

Технические характеристики

-    первичные токи, А

-    вторичные токи, А

-    наибольшее рабочее напряжения, кВ для измерительных обмоток:

-    класс точности/ коэф-т безопасности

-    нагрузки, В-А

для защитных обмоток:

-    класс точности/предельная кратность

-    нагрузки, В-А

-    номинальная частота, Гц

-    масса, кг

-    габаритные размеры (макс. 0 /мин. 0), мм

50 - 20000 1 или 5 0,72

0,2S; 0,2; 0,5S; 0,5; 1,0; 3,0 /(5-50) от 1 до 150

5P/(5-80); 10P/(5-80) от 1 до 150 50

от 1 до 350

Комплектность

Трансформатор тока - 1 шт.

Руководство по эксплуатации - 1экз.

Паспорт - 1 экз.

Поверка

Осуществляется по документу ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ТТИ-

5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %), -Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Трансформаторы тока SB 0,8» фирмы "ELEQ b.v.", Германия.

Нормативные документы, устанавливающие требования к трансформаторам тока SB 0,8

ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".

ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
