Устройства детектирования УДГБ-01И, 55011-13

Назначение

Устройства детектирования УДГБ-01И предназначены для измерения в автоматическом режиме объемной активности (далее - ОА) бета- активных нуклидов инертных газов (ИРГ).

Описание

Метод измерения и принцип действия УДГБ-01И основаны на прокачивании предварительно очищенного от содержания пыли и аэрозолей воздуха через рабочие объемы измерительных камер и преобразовании радиоактивного излучения проб в электрические импульсы, с последующим преобразованием в значение измеряемой физической величины.

Регистрация активности пробы производится в процессе ее отбора.

Измеряемой физической величиной является объемная активность бета- активных инертных газов (аргон, криптон, ксенон).

Устройства детектирования УДГБ-01И имеет следующие исполнения, приведенные в таблице 1.

Таблица 1

УДГБ-01И имеет три измерительных канала с перекрывающимися диапазонами измерения:

-    чувствительный, выполненный на основе блока детектирования БДГБ-02И;

-    грубый, выполненный на основе блока детектирования БДГБ-03И;

-    аварийный, выполненный на основе блока детектирования БДГБ-02И1. УДГБ-01И имеет композитный канал, предназначенный для вывода измеренных

значений в непрерывном диапазоне измерения с автоматическим переключением чувствительного, грубого и аварийного каналов.

Состав УДГБ-01И приведен в таблице 1.

Блок детектирования БДГБ-02И состоит из детектора на основе токовой ионизационной камеры объемом 10 л и блока преобразования БПН-16П. На торцах ионизационной камеры и блока преобразования установлены взаимно сопрягающиеся ответные части узла центрального электрода, обеспечивающие электрический контакт

центрального электрода и охранного кольца при завинчивании накидной гайки, развальцованной на торцевом выступе ионизационной камеры.

Камера выполнена из нержавеющей стали с полированной внутренней поверхностью для уменьшения сорбции радиоактивных нуклидов. Камера помещена в защитный металлический кожух, отделенный от камеры полиэтиленовым чехлом.

БДГБ-02И1 состоит из детектора на основе токовой ионизационной камеры объемом 0,1 л и блока преобразования БПН-16П1. Конструкция БДГБ-02И1 аналогична конструкции БДГБ-02И.

БДГБ-03И состоит из основания с укрепленными на нем проточной камерой объёмом 7,0 л и блока детектирования бета- излучения БДМС-01И, установленного в свинцовом экране толщиной около 2,5 см.

Блок детектирования БДГБ-03И, для уменьшения влияния внешнего рассеянного фона гамма-излучения помещен в бак ЖШ5.887.144, внутреннее пространство которого на месте эксплуатации должно быть заполнено свинцовой дробью.

На основании камеры расположены два штуцера для соединения рабочего объема с воздухозаборными коммуникациями.

Устройство обработки и накопления информации УНО-04И выполнено в виде металлического блока с креплением для настенного монтажа. На передней крышке УНО-04И расположены органы управления и индикации. На нижней стенке корпуса расположены разъемы для присоединения устройств детектирования, устройства сигнализации, линии связи по интерфейсу RS-485, разъем и тумблер цепи сетевого питания.

Каплеотбойник ЖШ2.968.089 представляет собой бачок из нержавеющей стали, закрытый крышкой. Входной и выходной штуцеры каплеотбойника расположены диаметрально противоположно верхней части цилиндрической стенки. Снизу бачка имеется резьбовой штуцер для слива конденсата, закрытый гайкой. Бачок имеет уровнемер в виде вертикальной полупрозрачной трубки из пластифицированного поливинилхлорида.

Фильтр состоит из двух воронок, изготовленных из нержавеющей стали, между которыми устанавливается фильтр ЖШ5.866.093 содержащий 24 слоя фильтрующего материала. Фильтрующий материал размещен между решетками, собран в обойму и зафиксированный фасонной прокладкой, которая служит уплотнительным элементом при стягивании вороной болтами.

Общий вид блоков УДГБ-01И и расположение мест для нанесения оттисков клейм поверителя показаны на рисунках 1-4.

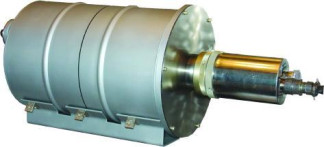

1 - Пломба с оттиском клейма поверителя Рисунок 1 - Внешний вид БДГБ-02И

1

1 - Пломба с оттиском клейма поверителя Рисунок 2 - Внешний вид БДГБ-02И1

1 - Пломба с оттиском клейма поверителя Рисунок 3 - Внешний вид БДГБ-03И

1 - Пломба с оттиском клейма поверителя Рисунок 4 - Внешний вид блока УНО-04И

Технологическая программа TestUN004 не является встроенным программным обеспечением, и выполняет следующие функции:

-    проверка правильности передачи данных от УНО-04И на устройства верхнего уровня (ВУ) таких как: текущих и архивных результатов измерения, информации о состоянии УДГБ-01И, информации о нерадиационных параметрах;

-    проверка возможности дистанционного контроля и управления режимами работы УДГБ-01И;

-    проверка настроек метрологических параметров (границы энергетических зон, пороги сигнализации, коэффициенты линейности и чувствительности) и не метрологических параметров (установка календарного времени и даты, времени измерения, регламента автоматического контроля).

Таблица 2 - Идентификационные данные программного обеспечения

Программное обеспечение не оказывает влияния на метрологические характеристики УДГБ-01И. Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «С» в соответствии с МИ 3286-2010.

Технические характеристики

Диапазон измерения ОА:

-    БДГБ-02И (чувствительный канал)

133Xe, Бк/м3...........................................................................5,010 3 ... 5,0108

85Kr, Бк/м3.............................................................................3,010 3 ... 3,0108

41Лг, Бк/м3.............................................................................5,010 3 ... 8,0108

-    БДГБ-03И (грубый канал)

133Xe, Бк/м3...........................................................................2,010 6 ... 2,5 1012

85Kr, Бк/м3.............................................................................1,010 6 ... 1,01012

-    БДГБ-02И1 (аварийный канал)

133Xe, Бк/м3...........................................................................1,010 10 ... 1,0-1015

85Kr, Бк/м3.............................................................................1,010 10 ... 1,01015

Пределы допускаемой относительной погрешности при измерении ОА ИРГ с доверительной вероятностью 0,95, %..............................± 30

Чувствительность при измерении объемной активности ИРГ:

- БДГБ-02И (чувствительный канал)

133Xe.......................................................................

85Kr.........................................................................

41Ar.........................................................................

-    БДГБ-03И (грубый канал)

133Xe..................................................................................

85Kr....................................................................................

-    БДГБ-02И1 (аварийный канал)

133Xe..................................................................................

85Kr...................................................................................

Чувствительность при регистрации МЭД гамма-излучения источника с радионуклидом 60Co, кг(Ас)-1:

-    БДГБ-02И (чувствительный канал) ........................................(3,1 ± 0,465) 10 13

-    БДГБ-02И1 (аварийный канал)...............................................(3,18 ± 0,477) 10 8

Чувствительность при регистрации внешнего излучения, в угол 2п ср:

-    БДГБ-03И (грубый канал):

1С0 ................................................................................................0,32 ± 0,064

1К0 ................................................................................................0,04 ± 0,008

1Т4 ................................................................................................0,15 ± 0,03

Пределы допускаемой относительной погрешности при измерении внешнего излучения в угол 2п ср твердого образцового источника или мощности экспозиционной дозы гамма-излучения с доверительной вероятностью 0,95 ................................... ± 15%

Скорость счёта собственного фона:

-    БДГБ-02И (чувствительный канал), с-1, не более...................................50

-    БДГБ-03И (грубый канал), с-1, не более..................................................0,1

Диапазон энергий регистрируемого бета- излучения, кэВ.................. 65 ... 3000

Нелинейность градуировочной характеристики, % , не более.....................15

Время установления рабочего режима, мин, не более .................................15

Нестабильность показаний за время непрерывной работы 24 часа, %, не более........................................................................................5

Электрическая прочность изоляции.................выдерживает напряжение 1500 В

Сопротивление изоляции, МОм, не менее.....................................................20,0

Сопротивление защитного заземления, Ом, не более...................................0,1

Рабочий диапазон температур, °С.........................................................- 10... + 50

Защищенность от проникновения твердых предметов и воды по

ГОСТ 14254-96 (МЭК 529):

-    Блок детектирования БДГБ-03И..............................................................IP57

-    Блок детектирования БДГБ-02И..............................................................IP Х7

-    Блок детектирования БДГБ-02И1............................................................IP Х7

-    Устройство УНО-04И..............................................................................IP65

Питание от сети переменного тока:

напряжение, В.............................................................................................187 ... 244

частотой, Гц...................................................................................................50 ± 2

Потребляемая мощность, В-А, не более............................................................20

Наработка на отказ, ч, не менее.........................................................................30000

Назначенный срок службы до капитального ремонта, лет..............................10

Габаритные размеры и масса отдельных блоков и устройств, входящих в состав УДГБ-01 И, не более значений, приведенных в таблице 3.

Таблица 3

Знак утверждения типа

наносится на титульный лист паспорта еМ1.287.025ПС типографским способом и на изделие методом фотохимии на табличку.

Номер свидетельства об утверждении типа УДГБ-01И и номер Государственного Реестра СИ указаны в разделе 7 еМ1.287.025ПС.

Комплектность

В комплект поставки УДГБ-01И входят изделия и документы, указанные в таблице 4.

Таблица 4_

Поверка

осуществляется по документу еМ1.287.025РЭ (Раздел 4) «Устройства детектирования УДГБ-01И. Руководство по эксплуатации», утвержденному ГЦИ СИ ФБУ «Ставропольский ЦСМ» 14.05.2013 г.

Перечень основного оборудования, необходимого для поверки УДГБ-01И:

-    образцовые спектрометрические источники гамма-излучения из набора ОСГИ;

-    установка поверочная дозиметрическая гамма-излучения с источником 60Co;

-    образцовые источники бета-излучения 90Sr+90Y II разряда 1C0-131, 1C0-801, 1C0-133, 1C0-803, 1C0-214, 1C0-324, 1C0-135, 1C0-325, 1С0-326;

-    источники бета-излучения 204Tl и 60Co II разряда 1T-4, 1K-0;

-    криптон газообразный активностью около 2,8 ГБк.

Сведения о методах измерений

Методы измерения - прямой и косвенный, приведены в руководстве по эксплуатации еМ1.287.025РЭ

Нормативные и технические документы, устанавливающие требования к устройствам детектирования УДГБ-01И

1.    Устройства детектирования УДГБ-01И. Технические условия еМ1.287.025ТУ.

2.    ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».

3.    ГОСТ 21496-89 «Средства измерений объемной активности радионуклидов в газе. Общие технические требования и методы испытаний».

4.    ГОСТ 52931-2008 «Приборы контроля и регулирования технологических процессов».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
