Приборы счетные одноканальные ПСО2-4И1, 55012-13

Назначение

Приборы счетные одноканальные ПСО2-4И1 предназначены для счета числа статистически или равномерно распределенных импульсов в течение заданного интервала времени (режим N), измерения времени регистрации заданного числа статистически или равномерно распределенных импульсов (режим Т).

Описание

Метод измерения и принцип действия ПСО2-4И1 основаны на регистрации входных сигналов положительной и отрицательной полярности в диапазоне амплитуд (1,4 - 12) В.

Приборы счетные одноканальные ПСО2-4И1 выполнены в виде портативных приборов. Корпус представляет собой прямоугольную коробку, состоящую из двух половинок, скрепленных между собой.

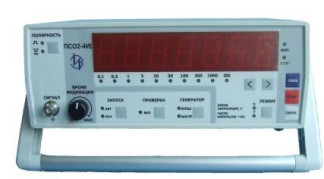

Общий вид ПСО2-4И1 и расположение мест для нанесения оттисков клейм поверителя показано на рисунке 1.

1 - Пломбы с оттиском клейма поверителя Рисунок 1 - Общий вид ПСО2-4И1

Технические характеристики

Ёмкость счета, не менее, импульсов................................................. 999999

Индикация переполнения счёта............................................................да

Максимальное измеряемое время набора задаваемого числа импульсов при работе от внутреннего генератора, с................................................................................999999 10 -4

Лист № 2 Всего листов 4

Регистрация входных сигналов положительной и отрицательной полярности в

диапазоне амплитуд, В ...........................................................................................(1,4 - 12)

Разрешающее время прибора по двойным импульсам обеих полярностей в режиме

Т для импульсов длительностью 40 нс, не более.............................................140 нс

Разрешающее время прибора по двойным импульсам обеих полярностей в режиме

N для импульсов длительностью 40 нс, не более.............................................120 нс

Пределы допускаемой основной абсолютной погрешности измерения в режиме N, не более

±(N10-4+1), где N- число импульсов;

Пределы допускаемой основной абсолютной погрешности измерения в режиме Т, не более

±( Т10-4 +Тс + 10-4),с где Т- измеренное время набора заданного числа импульсов, с;

Тс -период следования сигнала, с;

Регистрация периодических импульсных сигналов с максимальной частотой:

-    в режиме N, не менее......................................................................................5 МГц

-    в режиме Т, не менее....................................................................................400 кГц

Регистрация входных импульсов установленной рабочей полярности

длительностью............................................................................от 40 нс до 1 мс

Устойчивость к подаче на вход сигналов с амплитудой, не более, В...................24

Время установления рабочего режима, мин, не более ..........................................1

Пределы допускаемой дополнительная погрешность измерения прибора при изменении температуры окружающей среды в рабочем интервале температур,

не более..........................................................................± 0,003% на каждые 10°С

Устойчивость к воздействию атмосферного давления, кПа.............от 84 до 106,7

Электрическая прочность изоляции...................выдерживает напряжение 1100 В

Сопротивление изоляции, МОм, не менее..........................................................20,0

Сопротивление защитного заземления, Ом, не более.........................................0,1

Рабочий диапазон температур, °С...............................................................+ 5.+ 50

Защищенность от проникновения твердых предметов и воды по

ГОСТ 14254-96 (МЭК 529)..............................................................................................IP6 Х

Питание от сети переменного тока:

напряжение, В.............................................................................................176 ... 253

частота, Гц..............................................................................50 ± 2,5%

Потребляемая мощность, В-А, не более.................................................................15

Наработка на отказ, ч, не менее.........................................................................10000

Назначенный срок службы до капитального ремонта, лет.............................10

Габаритные размеры и масса приборов счетных одноканальных ПСО2-4И1 приведены в таблице 1.

Таблица 1

Знак утверждения типа

Наносится на титульный лист паспорта еМ2.801.022-02ПС типографским способом и на изделие методом фотохимии на табличку.

Номер свидетельства об утверждении типа ПСО2-4И1 и номер Государственного Реестра СИ указаны в разделе 8 еМ2.801.022-02ПС.

Комплектность

В комплект поставки ПСО2-4И1 входят:

-    прибор счетный одноканальный ПСО2-4И1, шт..........................................1

-    комплект монтажных частей:

вилка СР-50-74ПВ ВР0.364.008ТУ, шт......................................................3

кабель питания сетевой YC-12 H05VV-F, 0,75mm2x3CYung Li Co., Ltd, шт........1

-    комплект запасных частей:

вставка плавкая ВП1-1В 0,5А 250 ОЮ0.480.003ТУ, шт..................................2

-    комплект эксплуатационной документации:

еМ2.801.022-02 ПС, шт...........................................................................1

еМ2.801.022-02 РЭ, шт............................................................................1

Поверка

осуществляется по документу еМ2.801.022-02РЭ (Раздел 4) «Прибор счетный одноканальный ПСО2-4И1. Руководство по эксплуатации», утвержденному ГЦИ СИ ФБУ «Ставропольский ЦСМ» в 15.02.2013 г.

В перечень основного поверочного оборудования входят:

-    генератор импульсов Г5-60,

-    генератор импульсов Г5-82,

-    осциллограф С1-65 А.

Нормативные и технические документы, устанавливающие требования к приборам счётным одноканальным ПСО2-4И1:

1.    Приборы счетные одноканальные ПСО2-4И1. Технические условия еМ2.801.022-02ТУ.

2.    ГОСТ 14254-96 «Изделия электротехнические. Оболочки. Степени защиты. Обозначения. Методы испытаний».

3.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

4.    ГОСТ 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

Сведения о методах измерений

Методы измерения - прямой и косвенный, приведены в руководстве по эксплуатации еМ2.801.022-02РЭ

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям (применение в лабораториях, предприятиях, в том числе, использующих радиоактивные вещества, а также для проверки аппаратуры контроля радиационной безопасности (АКРБ).
