Назначение
Зонды инклинометрические P360 предназначены для измерений в скважине азимутального и зенитного углов ствола горизонтальной или наклонно-направленной скважины и угла установки отклонителя.
Описание
Принцип действия зонда инклинометрического P360 основан на измерении в скважине в трех направлениях, с помощью трех ортогонально установленных акселерометров, значений проекций вектора силы тяжести на ось чувствительности акселерометра и измерениях в трех направлениях, с помощью трех магнитометров, проекций вектора напряженности естественного магнитного поля Земли на ось чувствительности магнитометра. На основании этих измерений вычисляются азимутальный и зенитный углы скважины, а также угол установки отклонителя.
Для передачи информации с зонда инклинометрического P360 используется беспроводной канал связи. Приём информации осуществляется в наземное приемное устройство.
Перед непосредственной эксплуатацией зонда инклинометрического P360 операторы производят сборку скважинного оборудования телеметрической системы, в состав которой входит зонд инклинометрический P360. Далее производится сборка скважинных модулей телеметрической системы в немагнитную утяжеленную буровую трубу с целью исключения влияния магнитной массы низа бурильной колонны на показания зонда инклинометрического P360.

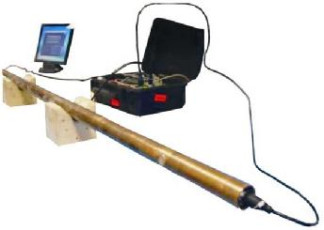

Внешний вид зонда инклинометрического Р360 показан на рисунке 1.
Программное обеспечение
_Идентификационные данные программного обеспечения:
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
XXT (Extended Exploration Technology) | xxMWD-Pc Suite | V02.01 | - | - |
Установка метрологически значимой составляющей программного обеспечения xxMWD-Pc Suite производится в заводских условиях при производстве. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: установка или изменение ПО, настройка параметров, за исключением настроек прибора на местные условия работы и порядок передачи данных. В интерфейсе связи нет возможности влиять на ПО. Доступ к метрологически значимой части ПО в процессе эксплуатации невозможен без вскрытия корпуса зонда инк-линометрического P360 и использования специализированного ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Диапазон измеряемых углов, ... °:
- зенитного угла от 0 до 180
- азимутального угла от 0 до 360
- угла установки отклонителя от 0 до 360
Пределы допускаемой абсолютной погрешности измерения статических значений пара-
метров, . °:
- зенитного угла ±0,1
- азимутального угла (в диапазоне измерения зенитных углов свыше 10°) ±0,5
- угла установки отклонителя, ...°: ±0,5 Рабочий диапазон температур, °С +25...+150 Габаритные размеры, мм, не более:
диаметр 47,8
длина 2680
Масса, не более, кг 19
Знак утверждения типа
Знак утверждения типа наносят на титульных листах эксплуатационных документов типографским способом.
Комплектность
Наименование | Кол-во | Примечание |
Зонд инклинометрический P360 | 1 шт. | |
Соединительные кабели | 1 комплект | |
Компьютер, программное обеспечение и принадлежности | 1 | |
Руководство по эксплуатации | 1 | |
Методика поверки МП ТИнТ 116-2013 | 1 | |
Поверка
осуществляется по документу МП ТИнТ 116-2013 «Зонды инклинометрические P360. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 04 июня 2013 г.
Перечень основного поверочного оборудования
• Квадрант оптический КО-30М, основная погрешность измерений ±30";
• Теодолит 4Т30П, 0-360°, основная погрешность измерений ± 30"
Сведения о методах измерений
Содержатся в документе «Зонды инклинометрические P360. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к зондам инкли-нометрическим P360
1. ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.
2. ГОСТ 26116-84 Аппаратура геофизическая скважинная. Общие технические условия
Рекомендации к применению
Вне сферы государственного регулирования обеспечения единства измерений.
Заявитель
Общество с ограниченной ответственностью «Феникс ТСР» (ООО «Феникс ТСР») 628600, Российская Федерация, Тюменская область, Ханты-Мансийский автономный округ - Югра, г. Нижневартовск, ул. Кузоваткина, д. 5, строение 8, Западный промышленный узел, панель 20 Телефон +7 (3466) 29 34 32
Факс: +7 (3466) 29 34 32
