| Номер в госреестре | 55020-13 |
| Наименование СИ | Системы лазерные координатно-измерительные сканирующие |
| Обозначение типа СИ | Leica ScanStation P20 |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2013 |
| Срок свидетельства | 30.09.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы лазерные координатно-измерительные сканирующие Leica ScanStation P20 предназначены для измерений координат точек объекта с целью определения его геометрических размеров.
Системы лазерные координатно-измерительные сканирующие Leica ScanStation P20 -приборы, принцип действия которых заключается в измерении координат точек в пространстве полярным методом.
Измерение расстояний производится лазерным дальномером, использующим импульсный метод с технологией оцифровки сигнала.
Конструктивно системы лазерные координатно-измерительные сканирующие Leica ScanStation P20 представляют собой пластиковый корпус, вмещающий лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Системы лазерные координатно-измерительные сканирующие Leica ScanStation P20 имеют встроенный компенсатор, который автоматически вносит поправки за отклонения от горизонта.
Нижняя часть корпуса приспособлена для установки на штатив.
Управление сканером осуществляется через сенсорный дисплей на корпусе прибора. Пломбирование крепёжных винтов корпуса систем лазерных координатноизмерительных сканирующих Leica ScanStation P20 не производится, ограничение доступа к узлам обеспечено конструкцией самих крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.

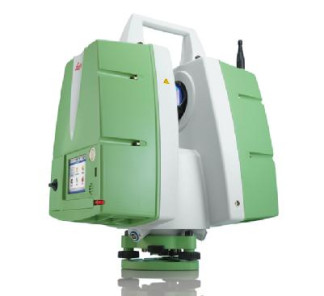

Фотография общего вида систем лазерных координатно-измерительных сканирующих
Leica ScanStation P20
Системы лазерные координатно-измерительные сканирующие Leica ScanStation P20 имеют встроенное программное обеспечение «ScanStation P20», используемое для управления работой сканеров, записи, хранения и передачи измеренных данных, а также программное обеспечение «Cyclone 8.0», устанавливаемое на персональный компьютер, предназначенное для хранения и обработки измеренных данных в соответствии с алгоритмами, выбираемыми пользователем.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ScanStation P20 | P20.fw | V1.20.295 | 1759F94D | CRC32 |
| Cyclone 8.0 | Cyclone.exe | 8.0 | 2B44D25A | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню А согласно МИ 3286-2010.
| Наименование характеристики | Значение характеристики |
| Диапазон измерения расстояний, м: | 0,4 - 100 |
| Допускаемая СКП измерения расстояний, мм*: - до 10 м | 0,4 |
| - свыше 10 до 25 м | 0,5 |
| - свыше 25 до 50 м | 0,7 |
| - свыше 50 до 100 м | 1,5 |
| Угловое поле сканирования, ...°: | |
| - в горизонтальной плоскости | 0 - 360 |
| - в вертикальной плоскости | ±135 |
| Допустимая СКП измерения углов, .”: | 8 |
| Объем внутренней памяти, Гбайт: | 256 |
| Габаритные размеры (Д х Ш х В), мм, не более: | 238 х 358 х 395 |
| Масса, кг, не более: | 12,0 |
* - измерения на отражающую поверхность белого цвета с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
| Наименование | Количество, ед. |
| Система лазерная координатно-измерительная сканирующая | 1 |
| Аккумуляторная батарея (внутренняя) | 4 |
| Зарядное устройство | 1 |
| Треггер | 1 |
| Ethernet кабель передачи данных | 1 |
| Ткань для ухода за оптикой | 1 |
| Транспортировочный футляр | 1 |
| Методика поверки МП АПМ 14-13 | 1 |
| Диск с ПО «Leica Cyclone» | 1 |
| Руководство по эксплуатации | 1 |
| Юстировочные ключи | |
| Измеритель высоты инструмента | 1 |
| Держатель для измерителя высоты инструмента | 1 |
| Диск с ПО для ScanStation P20 | 1 |
| Инструкция по работе с рулеткой и креплением | 1 |
| Кабель для последовательного подключения | 1 |
осуществляется по документу МП АПМ 14-13 «Системы лазерные координатно-измерительные сканирующие Leica ScanStation P20. Методика поверки», утвержденному ГЦИ СИ ООО «Автопрогресс-М» 05.09.2013 г.
Перечень основного оборудования необходимого для поверки:
- тахеометр электронный CALSET-R, Госреестр № 42929-09, допустимое СКО измерений расстояний 0,1 мм, допустимое СКО измерения углов 0,5".
Методика измерений приведена в документе: «Системы лазерные координатноизмерительные сканирующие Leica ScanStation P20. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам лазерным координатно-измерительным сканирующим Leica ScanStation P20
Техническая документация компании «Leica Geosystems AG», Швейцария.
- вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 99 |
| Поверителей | 8 |
| Актуальность данных | 17.09.2024 |
