Назначение
Мультиметры цифровые DM3068,DM3068A,DM3068B,DM3068E,DM3068U предназначены для измерения напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления, электрической емкости и температуры.
Описание
Мультиметры цифровые DM3068,DM3068A,DM3068B,DM3068E,DM3068U (далее -мультиметры) - это многофункциональные высокоточные измерительные приборы.
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (АЦП), последующей математической обработкой измеренных величин встроенным микропроцессором по алгоритму расчета измеряемой величины и отображении результатов на жидкокристаллическом дисплее.
Для проведения измерений мультиметры непосредственно подключают к измеряемой цепи. Измеренные значения отображаются на 6 У разрядном жидкокристаллическом дисплее с основной и вспомогательной цифровыми шкалами, индикаторами режимов измерения, единиц измерения и предупреждения. Все модели мультиметров имеют одинаковые метрологические характеристики, отличаются интерфейсами и внешним видом.

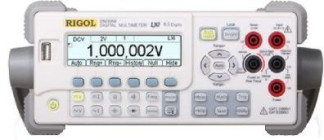

Конструктивно мультиметры выполнены в едином корпусе из пластмассы.
На передней панели мультиметров расположены: выключатель питания, функциональные клавиши, служащие для переключения режимов измерения и выбора специальных функций при измерениях, разъёмы подключения измерительных кабелей, многофункциональный цветной жидкокристаллический буквенно-цифровой дисплей.
На задней панели мультиметров расположены: входные разъёмы, аналогичные разъемам на передней панели, разъём кабеля питания, клемма заземления, разъёмы интерфейсов USB LAN и GPIB.
Мультиметры снабжены ручкой для переноски.
Питание мультиметров - от сети переменного тока.
Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.
Программное обеспечение
Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 1
|
- Идентификационные данные программного обеспечения
|
Модель
|
Наимено
вание
|
Идентифи
кационное
наименование
|
Номер версии (идентификационный номер)
|
Цифровой идентификатор (контрольная сумма исполняемого кода)
|
Алгоритм
вычисления
цифрового
идентификатора
|
DM3068
|
Микро
программа
|
-
|
01.01.00.01.99.09
|
-
|
-
|
Программное обеспечение занесено в постоянное запоминающее устройство и пользователю недоступно, средства программирования или изменения метрологически значимых функций отсутствуют.
Программное обеспечение может быть установлено или переустановлено только предприятием - изготовителем или авторизованным сервисом.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Технические характеристики
Таблица 2 - Измерения на постоянном токе
Величина
|
Верхняя
граница
диапазона
|
Пределы допускаемых основных абсолютных погрешностей
|
Дополнительные абсолют. погрешности от изменения
температуры на 1°С
|
Напряжение
постоянного
тока
|
± 200,0000 мВ
|
± (0,00004 U + 5 мкВ)
|
± (0,000005 U + 0,5 мкВ)
|
± 2,000000 В
|
± (0,000035 U + 12 мкВ)
|
± (0,000005 U + 1,00 мкВ)
|
± 20,00000 В
|
± (0,000040 U + 100 мкВ)
|
± (0,000005 U + 10,00 мкВ)
|
± 200,0000 В
|
± (0,000050 U + 1,2 мВ)
|
± (0,000005 + 100,0 мкВ)
|
± 1000,000 В
|
± (0, 000055 U + 10 мВ)
|
± (0,000005 U + 1,00 мВ)
|
Сила
постоянного
тока
|
± 200,0000 мкА
|
± (0,00050U + 0,006 мкА)
|
± (0,000020 I + 0,001 мкА)
|
± 2,000000 мА
|
± (0,00050 I + 0,06 мкА)
|
± (0,000020 I + 0,001 мкА)
|
± 20,00000 мА
|
± (0,00050 I + 3,00 мкА)
|
± (0,000020 I + 0,50 мкА)
|
± 200,0000 мА
|
± (0,00050 I + 60,0 мкА)
|
± (0,000020 I + 5,00 мкА)
|
± 2,000000 A
|
± (0,00100 I + 0,40 мА)
|
± (0,000050 I + 20,00 мкА
|
± 10,00000 A
|
± (0,00150 I + 0,010 мА)
|
± (0,000050 I + 200,0 мкА)
|
Сопротивление
|
200,0000 Ом
|
± (0,00010 R + 0,008 Ом)
|
± (0,000006 R+ 0,0005 Ом)
|
2,000000 кОм
|
± (0,00010 R + 0,20 Ом)
|
± (0,000006 R + 0,020 Ом)
|
20,00000 кОм
|
± (0,00010 R + 2,00 Ом)
|
± (0,000006 R + 0,20 Ом)
|
200,0000 кОм
|
± (0,00010 R + 20,0 Ом)
|
± (0,000006 R + 2,00 Ом)
|
1,000000 MОм
|
± (0,00012 R + 100,0 Ом)
|
± (0,000010 R + 20,0 Ом)
|
10,00000 MОм
|
± (0,00040 R + 1,00 кОм)
|
± (0,000030 R + 200,0 Ом)
|
100,0000 MОм
|
± (0,00800 R + 10,0 кОм)
|
± (0, 001500 R + 2,0 кОм)
|
Проверка диода
|
± 2,0000 В
|
± (0,00010 U + 0,400 мВ)
|
± (0, 000010 U + 0, 040 мВ)
|
Проверка электропроводности
|
2000,0 Ом
|
± (0,00010 R + 0,40 Ом)
|
± (0, 000010 R + 0,040 Ом)
|
Обозначения: U, I, R -измеряемые величины напряжения, силы тока и сопротивления
Верхняя
граница
диапазона
|
Диапазон
частот
|
Пределы допускаемых основных абсолютных погрешностей
|
Дополнительные абсолют. погрешности от измен.
температуры на 1°С
|
200,0000 мВ
|
3 Гц-5 Гц
|
± (0,01 U + 80,0 мкВ)
|
± (0,001 U + 8,0 мкВ)
|
5 Гц-10 Гц
|
± (0,0035 U + 80,0 мкВ)
|
± (0,0035 U + 80,0 мкВ)
|
10 Гц-20 кГц
|
± (0,0006 U + 80,0 мкВ)
|
± (0,0005 U + 80,0 мкВ)
|
20 кГц-50 кГц
|
± (0,0012 U + 100,0 мкВ)
|
± (0,0011 U + 100,0 мкВ)
|
50 кГц-100 кГц
|
± (0,0060 U + 160,0 мкВ)
|
± (0,0060 U + 160,0 мкВ)
|
100 кГц- 300 кГц
|
± (0,0400 U + 1,0 мВ)
|
± (0,0200 U + 400 мкВ)
|
2,000000 В
|
3 Гц-5 Гц
|
± (0,0010 U + 6,00 мВ)
|
± (0,0010 U + 600 мкВ)
|
5 Гц-10 Гц
|
± (0,0035 U + 6,00 мВ)
|
± (0,0035 U + 600 мкВ)
|
10 Гц-20 кГц
|
± (0,0006 U + 6,00 мВ)
|
± (0,0005 U + 600 мкВ)
|
20 кГц-50 кГц
|
± (0,0012 U + 10,00 мВ)
|
± (0,0011 U + 750 мкВ)
|
50 кГц-100 кГц
|
± (0,0060 U + 16,00 мВ)
|
± (0,0060 U + 1,20 мВ)
|
100 кГц- 300 кГц
|
± (0,04 00U + 100,0 мВ)
|
± (0,0200 U + 2,40 мВ)
|
20,00000 В
|
3 Гц-5 Гц
|
± (0, 0001 U+ 8,00 мВ)
|
± (0,00100 U+ 800 мкВ)
|
5 Гц-10 Гц
|
± (0, 0035 U+ 8,00 мкВ)
|
± (0,00035 U+ 800 мкВ)
|
10 Гц-20 кГц
|
± (0,0008 U+ 8,00 мкВ)
|
± (0,00008 U+ 800 мкВ)
|
20 кГц-50 кГц
|
± (0,0015 U+ 10,0 мВ )
|
± (0,00012 U+ 1,00 мВ)
|
50 кГц-100 кГц
|
± (0,0060 U+ 16,0 мВ)
|
± (0,00060 U+ 1,6 мВ)
|
100 кГц- 300 кГц
|
± (0,0400 U+ 100,0 мВ)
|
± (0,00200 U+ 4,00 мВ)
|
200,0000 В
|
3 Гц-5 Гц
|
± (0,0100 U+ 20,0 мВ)
|
± (0,00100 U+ 2,0 мВ)
|
5 Гц-10 Гц
|
± (0,0035 U+ 20,0 мВ)
|
± (0,00035 U+ 2,0 мВ)
|
10 Гц-20 кГц
|
± (0,0008 U+ 20,0 мВ)
|
± (0,00008 U+ 2,0 мВ)
|
20 кГц-50 кГц
|
± (0,0015 U+ 33,0 мВ)
|
± (0,00012 U+ 3,30 мВ)
|
50 кГц-100 кГц
|
± (0,0060 U+ 53,0 мВ)
|
± (0,00060 U+ 5,30 мВ)
|
100 кГц- 300 кГц
|
± (0,0040 U+ 330 мВ)
|
± (0,00200 U+ 82,5 мВ)
|
750,000 В
|
3 Гц-5 Гц
|
± (0,0100 U+ 225 мВ)
|
± (0,00100 U+ 22,5 мВ)
|
5 Гц-10 Гц
|
± (0,0035 U+ 225 мВ)
|
± (0,00035 U+ 22,5 мВ)
|
10 Гц-20 кГц
|
± (0,0008 U+ 225 мВ)
|
± (0,00008 U+ 22,5 мВ)
|
20 кГц-50 кГц
|
± (0,0015 U+ 3,75 В)
|
± (0,00012 U+ 375 мВ)
|
50 кГц-100 кГц
|
± (0,0060 U+ 5,40 В)
|
± (0,00060 U+ 540 мВ)
|
100 кГц-300 кГц
|
± (0,0400 U+ 37,5 В)
|
± (0,00200 U+ 1,50 В)
|
Верхняя
граница
диапазона
|
Диапазон
частот
|
Пределы допускаемых основных абсолютных погрешностей
|
Дополнительные погрешн. от изменения температуры
на 1°С
|
200,0000 м^
|
3 Гц-5 Гц
|
± (0,0110 I +0,12 мкА)
|
± (0,00200 I + 0,012 мкА)
|
5 Гц-10 Гц
|
± (0,0035 I + 0,12 мкА)
|
± (0,00100 I + 0,012 мкА)
|
10 Гц-5 кГц
|
± (0,0015 I + 0,12 мкА)
|
± (0,00015 I + 0,012 мкА)
|
5 кГц-10 кГц
|
± (0,0035 I + 0,14 мкА)
|
± (0,00030 I + 0,012 мкА)
|
2,000000 мА
|
3 Гц-5 Гц
|
± (0,0100 I + 0,8 мкА)
|
± (0,00100 I + 0,12 мкА)
|
5 Гц-10 Гц
|
± (0,0030 I + 0,8 мкА)
|
± (0,00035 I + 0,12 мкА)
|
10 Гц-5 кГц
|
± (0,0012 I + 0,8 мкА)
|
± (0,00015 I + 0,12 мкА)
|
5 кГц-10 кГц
|
± (0,0020 I + 5,0 мкА)
|
± (0,00030 I + 0,12 мкА)
|
20,00000 мА
|
3 Гц-5 Гц
|
± (0,0110 I + 12 мкА)
|
± (0,00200 I + 1,2 мкА)
|
5 Гц-10 Гц
|
± (0,0035 I + 12 мкА)
|
± (0,00100 I + 1,2 мкА)
|
10 Гц-5 кГц
|
± (0,0015 I + 12 мкА)
|
± (0,00015 I + 1,2 мкА)
|
5 кГц-10 кГц
|
± (0,0035 I + 14 мкА)
|
± (0,00030 I + 1,2 мкА)
|
200.0000 мА
|
3 Гц-5 Гц
|
± (0,010 I+ 80 мкА)
|
± (0,00100 I + 12 мкА)
|
5 Гц-10 Гц
|
± (0,003 I + 80 мкА)
|
± (0,00035 I + 12 мкА)
|
10 Гц-5 кГц
|
± (0,001 I + 80 мкА)
|
± (0,00015 I + 12 мкА)
|
5 кГц-10 кГц
|
± (0,002 I + 500 мкА)
|
± (0,00030 I + 12 мкА)
|
2.000000 A
|
3 Гц-5 Гц
|
± (0,011 I + 1,20 мА)
|
± (0,00100 I + 120 мкА)
|
5 Гц-10 Гц
|
± (0,0035 I + 1,20 мА)
|
± (0,00035 I + 120 мкА)
|
10 Гц-5 кГц
|
± (0,0015 I + 1,20 мА)
|
± (0,00015 I + 120 мкА)
|
5 кГц-10 кГц
|
± (0,0035 I + 1,40 мА)
|
± (0,00030 I + 120 мкА)
|
10.00000 A
|
3 Гц-5 Гц
|
± (0,011 I + 10,0 мА)
|
± (0,00100 I + 1,6 мА)
|
5 Гц-10 Гц
|
± (0,0035 I + 10,0 мА)
|
± (0,00035 I + 1,6 мА)
|
10 Гц-5 кГц
|
± (0,0015 I + 10,0 мА)
|
± (0,00015 I + 1,6 мА)
|
Таблица 5 - Измерение частоты и периода
Диапазон
напряжений
|
Диапазон
частот
|
Пределы допускаемых основн. относительных погрешностей
|
Дополнительная относ. погрешность от изменения температуры на 1 С
|
От 200 мВ до 750 В
|
3 Гц-5 Гц
|
± 0,0007 F
|
± 0,00005 F
|
5 Гц-10 Гц
|
± 0,0004 F
|
± 0,00005 F
|
10 Гц-40 Гц
|
± 0,0002 F
|
± 0,00001 F
|
40 Гц-300 кГц
|
± 0,00007 F
|
± 0,00001 F
|
300 кГц -1 M^
|
± 0,00007 F
|
± 0,00001 F
|
Обозначение: F - измеряемая величина частоты
Верхняя
граница
диапазона
|
Пределы допускаемых абсолютных основных погрешностей
|
Дополнительная абсолют. погрешность от изменения температуры на 1 С
|
2,000 нФ
|
± (00,2 С + 50 пФ)
|
± (0,0005С +10 пФ)
|
20,00 нФ
|
± (00,1 С + 60 пФ)
|
± (0,0005С +2 пФ)
|
200,0 нФ
|
± (00,1 С + 600 пФ)
|
± (0,0001 С +20 пФ)
|
2,000 мкФ
|
± (00,1 С + 6,0 нФ)
|
± (0,0001 С +200 пФ)
|
20,00 мкФ
|
± (00,1 С + 60,0 нФ)
|
± (0,0001С +2,0 нФ)
|
200,0 мкФ
|
± (00,1 С + 600,0 нФ)
|
± (0,0001 С +20,0 нФ)
|
2,000 мФ
|
± (00,1 С + 6,0 мкФ)
|
± (0,0001С +200,0 нФ)
|
20,00 мФ
|
± (00,1 С + 60,0 мкФ)
|
± (0,0001 С +2,0 мкФ)
|
100,0 мФ
|
± (00,3 С + 400,0 мкФ)
|
± (0,0005С +40,0 мкФ)
|
Обозначение: С - измеряемая величина ёмкости
Таблица 7 - Измерение температуры
Вид
преобразователя
|
Характеристика
|
Диапазон
измерений
|
Пределы допус -каемых основных абсолютных погрешностей
|
Дополнительные погрешности от изменения температуры на 1 С
|
|
Коэффиц. преобразования, 1/оС
|
|
|
|
Термопреобразователи сопротивления платиновые, номинальное сопротивление 49 - 2100 Ом
|
а=0,00385
|
-200С до 660С
|
± 0,16С
|
± 0,01С
|
а=0,00389
|
-200С до 660С
|
± 0,17С
|
± 0,01С
|
а=0,00391
|
-200С до 660С
|
± 0,14С
|
± 0,01С
|
а=0,00392
|
-200С до 660С
|
± 0,15С
|
± 0,01С
|
|
Номинальное
сопротивление
|
|
|
|
|
2,2 кОм
|
-40С до 150С
|
± 0,08С
|
± 0,002°С
|
|
3 кОм
|
-40С до 150С
|
± 0,08С
|
± 0,002°С
|
Термопреобразователи сопротивления
|
5 кОм
|
-40С до 150С
|
± 0,08°С
|
± 0,002°С
|
|
10 кОм
|
-40С до 150С
|
± 0,08°С
|
± 0,002°С
|
|
30 кОм
|
-40С до 150С
|
± 0,08°С
|
± 0,002°С
|
|
Тип
|
|
|
|
Термопара
|
B
|
0С до 1820С
|
± 0,76°С
|
± 0,14°С
|
E
|
-270С до 1000С
|
± 0,5°С
|
± 0,02°С
|
J
|
-210С до 1200С
|
± 0,5°С
|
± 0,02°С
|
K
|
-270С до 1372С
|
± 0,5°С
|
± 0,03°С
|
N
|
-270С до 1300С
|
± 0,5°С
|
± 0,04°С
|
R
|
-270С до 1768,1°С
|
± 0,5°С
|
± 0,09°С
|
S
|
-270С до 1768,1°С
|
± 0,6°С
|
± 0,11°С
|
T
|
-270С до 400С
|
± 0,5°С
|
± 0,03°С
|
Таблица 8 - Общие технические характеристики
Дисплей
|
Жидкокристаллический, цветной, разрешение 256x 64 пикселей, 6 1/2 разрядов, двойная цифровая шкала
|
Г абариты
|
(Высота*ширина*длина): 107.0 мм*231.6 мм*290.5 мм
|
Масса нетто
|
Около 3.2 кг
|
Питание
|
Переменный ток 100 В - 120 В/ 45 Гц - 440 Гц; до 25 ВА Переменный ток 200 В - 240 В/ 45 Гц - 66 Гц; до 25 ВА
|
Рабочие условия Температура
Влажность относительная
|
от 0 до 50С
80 % до 40°С без конденсации
|
Температура хранения
|
От -40°С до 70°С
|
Удаленные порты
|
GPIB, 10/100Mbit LAN, USB 2.0 Full Speed Device & Host, RS232C
|
Знак утверждения типа
Знак утверждения типа наносят типографским способом на обложку руководства по эксплуатации и на корпус генераторов в виде наклейки.
Комплектность
Основной комплект
Мультиметры цифровой DM3068 Шнур питания по стандарту страны пользования Измерительные кабели (черный, красный)
1 шт.
1 шт.
2 шт.
2 шт.
1 шт.
2 шт. 2 шт.
1 шт. 1 шт.
зажимы типа "крокодил" (черный, красный)
Кабель USB типа CB-USB-150 Предохранитель 250 В, 250 мА Предохранитель 250 В, 125 мА Краткое руководство по эксплуатации CD-диск с руководством по эксплуатации и программным обеспечением Методика поверки По дополнительному заказу:
Зажим Кельвина, кабель интерфейсный RS232, набор RM-DM-3 крепления в стойку
Поверка
осуществляется по документу МП 55023-13 «Мультиметры цифровые DM3068, DM3068A, DM3068B, DM3068E, DM3068U. Методика поверки», утвержденному ИТ ФГУП «ВНИИМС» 6 августа 2013 г.
Средство поверки: калибратор универсальный FLUKE 5520A
диапазон воспроизведения напряжения постоянного тока 0 ± 1000 В
пределы допускаемой абсолютной погрешности: ± (0,000011 - 0,000018)U;
диапазон воспроизведения напряжения переменного тока: 1 мВ - 1020 В (10 Гц - 500 кГц);
пределы допускаемой абсолютной погрешности: ± (0,00015 - 0,002)U;
диапазон воспроизведения силы постоянного тока: 0 - 20,5 А;
пределы допускаемой абсолютной погрешности: ± (0,0001 - 0,0005)I;
диапазон воспроизведения силы переменного тока: 29 мкА -20,5 А (10 Гц - 30 кГц);
пределы допускаемой абсолютной погрешности: ± (0,0004 - 0,003)I;
диапазон воспроизведения частоты переменного тока: 0,01 Гц - 2 МГц;
пределы допускаемой абсолютной погрешности: ± (2,510-6)F;
диапазон воспроизведения электрического сопротивления: 0,0001 Ом - 1100 МОм;
пределы допускаемой абсолютной погрешности: ± (0,000028 - 0,003)R;
диапазон воспроизведения электрической емкости: 0,19 нФ - 110 мкФ;
пределы допускаемой абсолютной погрешности: ± (0,0025 - 0,011)C;
имитация термометра сопротивления (1000 Ом): от минус 200 до 600 °С: ± (0,03 - 0,07) oC.
Где U, I, F, R - измеряемые величины
Сведения о методах измерений
Методы измерений с помощью мультиметров цифровых указаны в Руководстве по эксплуатации».
Нормативные и технические документы, устанавливающие требования к мультиметрам цифровым DM3068, DM3068A, DM3068B, DM3068E, DM3068U
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин.
Общие технические условия».
2. Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
