| Номер в госреестре | 55024-13 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ЗНОЛ-СЭЩ-6-1, ЗНОЛ-СЭЩ-6-21, ЗНОЛ-СЭЩ-6-22, ЭНОЛ-СЭЩ-10-1, ЗНОЛ-СЭЩ-10-21, ЗНОЛ-СЭЩ-10-22 |
| Изготовитель | ЗАО "Группа компаний "Электрощит"-ТМ Самара", г.Самара |
| Год регистрации | 2013 |
| Срок свидетельства | 30.09.2018 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения ЗНОЛ-СЭЩ-6-1, ЗНОЛ-СЭЩ-6-21, ЗНОЛ-СЭЩ-6-22, ЗНОЛ-СЭЩ-10-1, ЗНОЛ-СЭЩ-10-21, ЗНОЛ-СЭЩ-10-22 (далее трансформаторы) предназначены для контроля и передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы напряжения ЗНОЛ-СЭЩ-6-1, ЗНОЛ-СЭЩ-6-21, ЗНОЛ-СЭЩ-6-22, ЗНОЛ-СЭЩ-10-1, ЗНОЛ-СЭЩ-10-21, ЗНОЛ-СЭЩ-10-22 выполнены в виде опорной конструкции. Корпус трансформаторов напряжения литой и выполнен из эпоксидного компаунда, который является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий. Трансформаторы комплектуются предохранительным устройством, которое расположено на верхней поверхности трансформатора и представляет собой съемную конструкцию.
Трансформаторы напряжения имеют до трех вторичных обмоток. Высоковольтный вывод первичной обмотки расположены на корпусе предохранительного устройства. Выводы вторичных обмоток и заземляемый вывод «Х» первичной обмотки располагаются в нижней части трансформатора и имеют несколько вариантов исполнения, в зависимости от количества вторичных обмоток и конструктивного исполнения трансформаторов.
Трансформаторы комплектуются крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.
По способу защиты человека от поражения электрическим током трансформаторы относятся к классу «1» и предназначены для установки в недоступных местах.
Расшифровка условного обозначения трансформатора:
З Н О Л - СЭЩ - ХХ - ХХ - Х / Х - Х / Х Х 2
Категория размещения по ГОСТ 15150
Климатическое исполнение по ГОСТ 15150
Номинальная нагрузка, В-А
Класс точности
Конструктивный вариант исполнения
Класс напряжения, кВ
Зарегистрированный товарный знак изготовителя
С литой изоляцией
Однофазный
Целевое назначение (трансформатор напряжения)

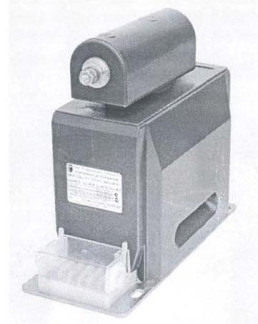

Рисунок 1- Фотография общего вида трансформаторов напряжения ЗНОЛ-СЭЩ-6-1, ЗНОЛ-СЭЩ-6-21 , ЗНОЛ-СЭЩ-6-22, ЗНОЛ-СЭЩ-10-1, ЗНОЛ-СЭЩ-10-21,
ЗНОЛ-СЭЩ-10-22 Метрологические и технические характеристики
Таблица 1- Метрологические и технические характеристики трансформаторов напряжения
| Характеристика | Значение | |
| ЗНОЛ-СЭЩ-6-1, ЗНОЛ-СЭЩ-6-21 , ЗНОЛ-СЭЩ-6-22 | ЗНОЛ-СЭЩ-10-1, ЗНОЛ-СЭЩ-10-21, ЗНОЛ-СЭЩ-10-22 | |
| Класс напряжения по ГОСТ 1516.3-96, кВ | 6 | 10 |
| Номинальное напряжение первичной обмотки, кВ | 6/V3; 6,3/V3; 6,6/V3; 6,9/V3 | 10/V3; 10,5/V3; 11/V3 |
| Наибольшее рабочие напряжение первичной обмотки,кВ | 7,2 | 12 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 | |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3; 100 | |
| Номинальная частота переменного тока, Гц | 50; 60 | |
| Класс точности основной вторичной обмотки | 0,2; 0,5; 1,0; 3,0 | |
| Номинальная мощность основной вторичной обмотки в классах точности не более, В-А 0,2 0,5 1,0 3,0 | 30 75 200 600 | |
| Значение | |
| Класс точности дополнительной вторичной обмотки | 3,0; 3Р; 6Р |
| Номинальная мощность дополнительной вторичной обмотки, В-А | 300 |
| Предельная мощность трансформатора вне класса точности, В А: - с двумя вторичными обмотками - с тремя вторичными обмотками | 630 400 |
| Схема и группа соединения обмоток - с двумя вторичными обмотками - с тремя вторичными обмотками | 1/1/1-0-0 1/1/1/1-0-0-0 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, час | 2105 |
| Габаритные размеры (длинахширинахвысота) не более, мм | 347x148x304,5 |
| Масса трансформатора не более, кг | 29 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У2, УХЛ2, Т2 |
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность трансформаторов напряжения ЗНОЛ-СЭЩ-6 ЗНОЛ-СЭЩ-6-1,
ЗНОЛ-СЭЩ-6-21, ЗНОЛ-СЭЩ-6-22; ЗНОЛ-СЭЩ-10 ЗНОЛ-СЭЩ-Ю-1,ЗНОЛ-СЭЩ-Ю-21, ЗНОЛ-СЭЩ-10-2_
| № п/п | Наименование изделия | Количество |
| 1 | Трансформатор напряжения ЗНОЛ-СЭЩ-6-1 (ЗНОЛ-СЭЩ-6-21, ЗНОЛ-СЭЩ-6-22, ЗНОЛ-СЭЩ-10-1, ЗНОЛ-СЭЩ-10-21, ЗНОЛ-СЭЩ-10-22 ) | 1 шт. |
| 2 | Комплект для монтажа | 1 шт. |
| 3 | Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (номинальное напряжение первичной обмотки от 3 до 16 кВ; номинальное напряжение вторичной обмотки 100; 100/V3 В; класс точности 0,05), прибор сравнения КНТ-03 (предел измерения погрешности напряжения 19,99%; предел измерения угловой погрешности ± 1999 угловых мин), магазин нагрузок MP 3025 (номинальные величины нагрузки от 1,25 до 200 ВА).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения ЗНОЛ-СЭЩ-6-1, ЗНОЛ-СЭЩ-6-21, ЗНОЛ-СЭЩ-6-22, ЗНОЛ-СЭЩ-10-1, ЗНОЛ-СЭЩ-10-21, ЗНОЛ-СЭЩ-10-22
ГОСТ Р 8.746-2001. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ».
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ТУ 3414-197-15356352-2013 «Трансформаторы напряжения ЗНОЛ-СЭЩ. Технические условия».
