| Номер в госреестре | 55055-13 |
| Наименование СИ | Анализаторы состава вещества рентгенофлуоресцентные |
| Обозначение типа СИ | РеСТАР |
| Изготовитель | ООО НИПП "Грин Стар Инструментс", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 03.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы состава вещества рентгенофлуоресцентные «РеСТАР» (далее -анализаторы), предназначены для экспрессных измерений массовой концентрации элементов от Al(13) до Pu(94) в жидких и твердых пробах.
Принцип работы анализаторов основан на возбуждении излучением рентгеновской трубки характеристического излучения атомов определяемых элементов и регистрации этого вторичного флуоресцентного излучения полупроводниковым детектором рентгеновского излучения.
Анализаторы состоят из измерительного блока (комплект рентгеновского излучателя КАРИ-50, блок детектирования рентгеновского излучения типа БДЕР) и спектрометрического комплекса, передающего информацию в ЭВМ.

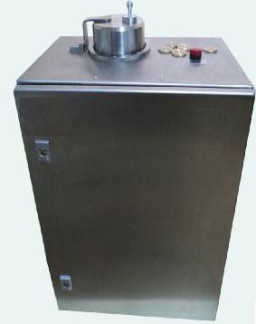

Внешний вид анализатора приведен на рисунке 1, схема пломбировки от несанкционированного доступа на рисунке 2.
Анализаторы имеют специализированное программное обеспечение «XRF_Pro» (далее СПО), которое с помощью метода сравнения с эталонами или метода фундаментальных параметров позволяет вычислять массовую концентрацию элементов содержащихся в анализируемом образце.
Метрологически значимая часть СПО и измеренные данные защищены специальными средствами защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) СПО приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование СПО | Номер версии (идентификационный номер) СПО | Цифровой идентификатор СПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора СПО |
| Специализиро ванное программное обеспечение анализа рентгенофлуо ресцентных спектров | «XRF_Pro» | 643.71351625.00 009-01 | 0525887e63a43ddca 083144bc4e82ac3 | md5 |
Защита специализированного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» в соответствии с МИ 3286-2010.
Метрологические и технические характеристики анализаторов приведены в таблице 2. Таблица 2_
| Основные параметры и характеристики, единицы измерения | Значение |
| Диапазон анализируемых элементов | Al(13) до Pu(94) |
| Диапазон измерений массовой доли элементов, % | от 10-4 до 100 |
| Пределы допускаемой основной относительной погрешности определения массовой доли элементов, % | ± 20 |
| Пределы допускаемой дополнительной относительной погрешности измерений массовой доли элементов при изменении температуры в рабочем диапазоне на каждые 10 °С, % | ± 2,5 |
| Пределы допускаемой основной относительной погрешности измерений интенсивности аналитических линий, % | ± 3 |
| Пределы допускаемой дополнительной относительной погрешности измерений интенсивности аналитических линий при изменении температуры на каждые 10 °С, % | ± 1,5 |
| Спектральное (энергетическое) разрешение по линии Ka Mn (5,9 кэВ) при выходной загрузке 1000 имп/с, эВ, не более | 180 |
| Контрастность на аналитической линии Cu (Ка), не менее | 200 |
| Напряжение питания, В Частота, Гц | 220 -33 +22 50 ± 1 |
| Потребляемая мощность, В А, не более | 1500 |
| Масса анализатора (без компьютера и принтера), кг, не более | 40 |
| Г абаритные размеры анализатора (длина х ширина х высота), мм, не более | 500 х 300 х 500 |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С | от 1 до 45 |
| относительная влажность, % | от 45 до 98 |
| атмосферное давление, мм рт. ст. | от 630 до 800 |
| пыле-, влагозащищённость, не хуже | IP 20 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики в левом нижнем углу и на шильдик с наименованием анализатора методом офсетной печати.
Комплект поставки анализаторов приведен в таблице 3
Таблица 3
| Наименование | Количество, шт |
| Анализатор состава вещества рентгенофлуоресцентные «РеСТАР» в составе: | 1 |
| - измерительный блок | 1 |
| - процессор импульсных сигналов | 1 |
| Комплект кабелей | 1 |
| ЭВМ типа IBM PC | 1 |
| Программное обеспечение включающее «Специализированное программное обеспечение анализа рентгенофлуоресцентных спектров «XRF_Pro» и программу управления анализатором «Эмулятор анализатора» | 1 |
| Руководство оператора «Специализированное программное обеспечение анализа рентгенофлуоресцентных спектров «XRF Pro». Руководство оператора «Программа управления анализатором «Эмулятор анализатора» | 1 |
| Анализаторы состава вещества рентгенфлуоресцентные «РеСТАР». Руководство по эксплуатации, совмещенное с паспортом ГАСТ.415441.400 РЭ | 1 |
| Методика поверки «Анализаторы состава вещества рентгенофлуоресцентные «РеСТАР» ГАСТ.415441.400 МП | 1 |
осуществляется по документу ГАСТ.415441.400 МП «Анализаторы состава вещества рентгенофлуоресцентные. Методика поверки», утверждённому руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 27 июня 2013 г.
Основные средства поверки: государственный стандартный образец массовой доли элементов, внесенный в Государственный реестр с регистрационным номером: ГСО 3206-85 (СО состава сплава медно-цинкового типа ЛЦ14К3С3(комплект 89), массовая доля элементов от 0,12 до 80,8 % (абсолютная погрешность от ± 0,006 до ± 0,5 %).
Анализаторы состава вещества рентгенофлуоресцентные «РеСТАР». Руководство по эксплуатации. ГАСТ.415441.400 РЭ.
Нормативные документы, устанавливающие требования к анализаторам состава вещества рентгенофлуоресцентным «РеСТАР»
Анализаторы состава вещества рентгенофлуоресцентные «РеСТАР». Технические условия ГАСТ.415441.400 ТУ.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 4 |
| Поверителей | 3 |
| Актуальность данных | 19.09.2024 |
