| Номер в госреестре | 55063-13 |
| Наименование СИ | Анализаторы кислорода |
| Обозначение типа СИ | Delta F DF-1x0E, Delta F DF-3x0E |
| Изготовитель | "Servomex Group Limited", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 04.10.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы кислорода Delta F DF-1x0E, Delta F DF-ЗхОЕ (далее - анализаторы) предназначены для непрерывного автоматического определения объемной доли кислорода в газовых смесях, включающих азот, водород, оксид углерода, аргон, углеводороды, фреон.
Анализаторы кислорода Delta F DF-1x0E, Delta F DF-3x0E выполнены в виде единого блока с дисплеем и клавиатурой. Принцип работы анализатора - кулонометрический. Анализаторы Delta F DF-1x0E имеют исполнения DF-140E, предназначенные для установки в безопасных зонах на улице, и DF-150E, предназначенные для установки в безопасных зонах внутри помещений.
Анализаторы Delta F DF-3x0E имеют исполнения DF-310E (для установки в безопасных зонах внутри помещений), DF-320E (в опасных зонах внутри помещений), DF-340E (в безопасных зонах на улице), и DF-370E (в опасных зонах на улице).
Измерения проводятся непрерывно в автоматическом режиме. Работой анализатора управляет встроенный микропроцессор. Настроечные параметры и результат измерения отображаются на дисплее. Анализаторы Delta F DF-1x0E позволяют установить один или два порога срабатывания встроенной сигнализации при контроле текущего значения измеряемого компонента газовой смеси. Анализаторы Delta F DF-3x0E позволяют установить четыре порога срабатывания встроенной сигнализации при контроле текущего значения измеряемого компонента газовой смеси. Для интеграции с системами управления предусмотрены аналоговые и релейные выходы.
Анализаторы Delta F DF-1x0E, Delta F DF-3x0E предназначены для установки на стол, либо для монтажа в стойку или шкаф.

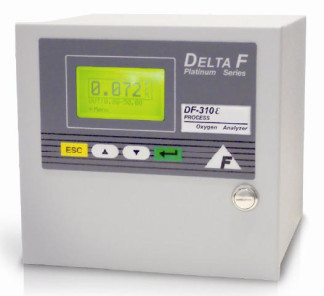

Внешний вид анализаторов Delta F DF-1x0E, Delta F DF-3x0E приведен на рисунках 1 и 2.
Идентификационные данные программного обеспечения
Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификац ионный номер) прог-рамммного обеспечения | Цифровой идеен-тификатор программного обеспе-чения(контроль-ная сумма метрологически значимой части ПО) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Delta F DF-1x0E | ||||
| Delta F DF-100E | Series Application Software DF-100-sc.hex | v3.0 | 821c2821f02f678e 5bbc62ed6c21968d | MD5 |
| Delta F DF-3x0E | ||||
| Delta F DF-300E | Series Application Software DF-300-sc.hex | v2.1 | a1510d23bba622fb 12b03e544bb4cfc 1 | MD5 |
Уровень защиты программного обеспечения анализаторов по МИ 3286-2010:
- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных или непреднамеренных изменений.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Диапазон измерений и пределы допускаемой основной приведенной погрешности анализаторов Delta F DF-1x0E, Delta F DF-ЗхОЕ приведены в таблице 2.
Т аблица 2
| Диапазон измерений объемной доли | Пределы допускаемой основной приведенной погрешности, % |
| от 0 до 10 млн 1 | ± 20 |
| от 0 до 50 млн 1 | ± 20 |
| от 0 до 100 млн-1 | ± 10 |
| от 0 до 1000 млн-1 | ± 10 |
| от 0 до 5000 млн-1 | ± 10 |
| от 0 до 1 % | ± 5 |
| от 0 до 2,5 % | ± 5 |
| от 0 до 5 % | ± 3 |
| от 0 до 10 % | ± 2 |
| от 0 до 25 % | ± 1 |
Пределы допускаемой дополнительной погрешности от изменения, температуры окружающей среды на 10 °С, доля основной погрешности Расход анализируемого газа, см3/мин Потребляемая мощность, Вт, не более Delta F DF-1x0E Delta F DF-3x0E Габаритные размеры, мм, не более Delta F DF-1x0E Delta F DF-3x0E Масса, кг, не более Delta F DF-1x0E Delta F DF-3x0E
0,2
от 500 до 950
20
50
224x203x286
362x294x284
6
30
Условия эксплуатации:
- температура окружающей среды, °С
от 5 до 40 от 79 до 24 от 10 до 90 (без конденсации)
- атмосферное давление, кПа
- относительная влажность, %
знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.
В комплект поставки анализатора входит:
- анализатор;
- кабель питания;
- руководство по эксплуатации;
- методика поверки.
осуществляется по документу МП 55063-13 "Инструкция. Анализаторы кислорода Delta F DF-1x0E, Delta F DF-3x0E. Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" 27 августа 2013 г. и входящему в комплект поставки.
Основные средства поверки:
- поверочные газовые смеси ГСО №№, 3710-87, 3711-87, 3714-87, 3715-87, 3718-87, 3721-87, 3722-87, 3724-87, 3726-87, 9708-10, 9121-08, 9122-08.
методики измерений приведены в документах "Руководство по эксплуатации анализаторов Delta F DF-1х0E" и "Руководство по эксплуатации анализаторов Delta F DF-3х0E".
Нормативные и технические документы, устанавливающие требования к анализаторам кислорода Delta F DF-ХхОЕ, Delta F DF-ЗхОЕ
ГОСТ 8.578-2008 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".
Техническая документация фирмы-изготовителя "Servomex Group Limited", Великобритания.
- осуществление деятельности в области охраны окружающей среды;
- осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- выполнение работ по обеспечению безопасных условий и охраны труда;
- осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 93 |
| Поверителей | 15 |
| Актуальность данных | 18.09.2024 |
