Меры массы 60 кг специальные WS60F-1, WS60F-2, 55075-13

Назначение

Меры массы 60 кг специальные модификации WS60F-1, WS60F-2 (далее - меры) предназначены для воспроизведения размера единицы массы номинальным значением 60 кг с нормированной погрешностью.

Описание

Принцип действия меры основан на пропорциональности ее веса и массы. Искомая масса меры определяется через известную массу эталонных гирь и измеренное отношение их весов (масс).

Мера изготавливаются модификаций WS60F-1 и WS60F-2 из нержавеющей стали аусте-нитного класса в форме прямоугольной корзины с ребрами жёсткости. Меры имеет четыре ножки, к верхней части которых приварены петли для подъёма меры. В ножке находится подгоночная полость, закрываемая с помощью пробки.

Мера может применяться совместно с комплектом гирь массой 20 кг классов точности F1 или F2 (максимальное число гирь, обеспечивающее максимальную суммарную нагрузку 500 кг, составляет 22 штуки).

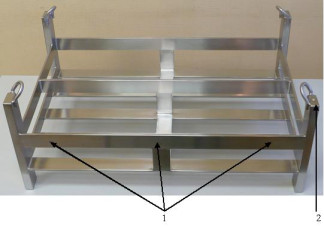

1 2

1 - место маркировки; 2 - пробка, закрывающая подгоночную полость от несанкционированного доступа

Технические характеристики

Номинальное значение массы меры: 60 кг

Пределы допускаемой погрешности 5ш, максимальная остаточная намагниченность М, выраженная в единицах остаточной магнитной индукции и0 М, максимальная магнитная восприимчивость меры приведены в таблице 1.

Таблица 1

Минимальные и максимальные пределы плотности материала pmin , Ртах , максимальные значения шероховатости поверхности, габаритные размеры меры приведены в таблице 2. Таблица 2

Условия эксплуатации:

от 10 до 35 от 30 до 80 8000 10

-температура окружающего воздуха, С -относительная влажность воздуха, %

Средняя наработка до первого отказа, ч Средний срок службы, лет

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

1 шт. 1 экз. 1 шт. 4 шт.

-    мера

-    паспорт СП0.005.086ПС

-    методика поверки МП 2301-0140-2013

-    перчатка

Поверка

осуществляется по документу МП 2301-0140-2013 «Меры массы 60 кг специальные модификации WS60F-1, WS60F-2. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 17.06.2013 г.

Эталоны, применяемые при поверке: гири эталонные суммарной массой 60 кг по ГОСТ 8.021-2005 1-го разряда для модификации WS60F-1 и 2- го разряда для модификации WS60F-2.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в Паспортах.

Нормативные и технические документы, устанавливающие требования к мерам массы 60 кг специальным модификаций WS60F-1, WS60F-2

1.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

2.    Технические условия ТУ 4274-021-13173535-2013.

Рекомендации к применению

Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
