Весы платформенные ВП, 55076-13

Назначение

Весы платформенные серии ВП (далее - весы) предназначены для измерения массы грузов.

Описание

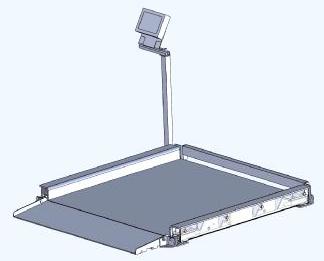

Конструктивно весы состоят из грузоприемного устройства, грузопередающего устройства и электронного весоизмерительного устройства (далее - индикатор).

Г рузоприемное устройство состоит из одной секции, опирающейся на четыре весоизмерительных тензорезисторных датчика. Сигнальные кабели датчиков подключены к индикатору через соединительную коробку. Индикатор может быть закреплен на стойке или кронштейне на стене. Весы оснащены пандусом для закатывания тележек, перевозящих грузы.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей индикатора.

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

-    датчики весоизмерителные тензорезисторные SB, модификация SB14, изготовитель -фирма «Flintec GmbH», Германия.

Индикаторы (п. Т.2.2.2 ГОСТ OIML R 76-1-2011), используемые в составе весов:

-    устройства весоизмерительные FT, модификация FT-11, изготовитель - фирма «Flintec GmbH», Германия.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2, T.2.7.2.3);

-    устройство слежения за нулем (T.2.7.3);

-    устройство первоначальной установки на нуль (Т.2.7.2.4);

-    устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).

Весы оснащены последовательными интерфейсами RS-232 для связи с периферийными устройствами (например: принтеры, вторичный дисплей, ПК).

Модификации весов платформенных серии ВП имеют обозначение:

Весы платформенные серии ВП-[1] где:

[1] - Максимальная нагрузка (Мах1 диапазона взвешивания W1/ Мах2 диапазона взвешивания W2), кг: 150/300; 300/600; 600/1500.

Значения максимальной нагрузки Max (Мах; диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Min; диапазонов взвешивания многодиапазонных весов), поверочного интервала e (e; диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или индикаторе весов.

Места пломбировки от несанкционированного доступа приведены на рисунке 2.

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Идентификационные данные ПО отображаются на дисплее индикатора при включении весов.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется пароль и переключатель юстировки, расположенный внутри пломбируемого корпуса.

Уровень защиты от преднамеренных и непреднамеренных воздействий «С» по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.

Технические характеристики

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на маркировочные таблички, расположенные на индикаторе и/или на корпусе грузоприемного устройства весов и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Весы    1 шт. Паспорт    1 экз. Руководство по эксплуатации весов платформенных серии ВП    1 экз. Руководство по эксплуатации весового индикатора FT-11    1 экз. Дополнительное оборудование и ЗИП согласно технической документации (по дополнительному заказу)    1 к-т.

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе «Программное обеспечение» руководства по эксплуатации № РЭ 4274003-39167331.

Основные средства поверки: гири, соответствующие классам точности М1, М1-2 по ГОСТ OIML R 111-1 - 2009.

Сведения о методах измерений

Раздел 7 «Порядок работы» документа «Весы платформенные серии ВП. Технические условия».

Нормативные и технические документы, устанавливающие требования к весам платформенным серии ВП

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

3.    ТУ 4274-003-39167331-2012 «Весы платформенные серии ВП».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
