Государственный реестр средств измерений

Манометры дифференциальные показывающие 240, 55085-13

55085-13
Документы
Карточка СИ
Номер в госреестре 55085-13
Наименование СИ Манометры дифференциальные показывающие
Обозначение типа СИ 240
Изготовитель "Mid-West Instrument", США
Год регистрации 2013
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

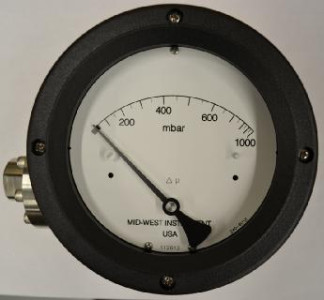

Манометры дифференциальные показывающие 240 (далее по тексту - дифманометры) предназначены для измерений разности давлений жидкостей и газов на Челябинской ТЭЦ-1.

Описание

Принцип действия дифманометров основан на уравновешивании измеряемого давления, действующего на поршень, который перемещается в самоуплотняющемся сальнике, силой упругой деформации витой цилиндрической пружины.

Под воздействием измеряемой разности давлений поршень, представляющий собой металлокерамический магнитный сердечник, расположенный в измерительном цилиндре, выполненном из нержавеющей стали, перемещается и за счет магнитной связи увлекает за собой показывающую стрелку дифманометра.

Технические характеристики

Наименование характеристики

Значение

характеристики

Диапазон измерений дифференциального давления кПа (мбар)

от 0 до 100 (от 0 до 1000)

Пределы допускаемой основной приведенной погрешности, % от 0 до 250 мбар св. 250 до 750 мбар св. 750 до 1000 мбар

± 3 ± 2 ± 3

Вариация, не более, %

3

Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, % / на 10 °С

± 1,5

Диапазон рабочих температур окружающего воздуха, °С

от минус 40 до плюс 85

Габаритные размеры (диаметр х длина х ширина), мм, не более

160x200x120

Масса, кг, не более

3,5

Комплектность

-    манометр дифференциальный показывающий 240,

зав. №№ MBP11 CP110, MBP11 CP510    2 шт;

-    паспорт    2 экз.

Поверка

осуществляется в соответствии с МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Сведения о методиках (методах) измерений приведены в паспорте.

Нормативные и технические документы, устанавливающие требования к манометрам дифференциальным показывающим 240.

ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия». ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4Т04 Па».

МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тя-гонапоромеры показывающие и самопишущие. Методика поверки».

Техническая документация «Mid-West Instrument», США.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
