Расходомеры вихревые Ирга-РВ, 55090-13

Назначение

Расходомеры вихревые «Ирга-РВ» (далее расходомеры) предназначены для измерений объемного расхода плавно меняющихся стационарных непрерывных потоков одно- и многокомпонентных газов (природный газ, воздух, азот, кислород, водород, попутный нефтяной газ, коксовый газ и т.п.), пара и жидкостей (вода, нефтепродукты и др.), неагрессивных к материалам составных частей расходомера, контактирующих с измеряемой средой.

Описание

В расходомере используется явление периодического образования и отрыва вихрей, образующихся при обтекании потоком носителя неподвижного тела в виде призмы, помещенной в поперечном сечении трубопровода.

Принцип действия расходомера основан на измерении частоты образования вихрей, пропорциональной скорости потока, при помощи датчиков, преобразующих пульсации давления, вызванные вихреобразованием, в электрический сигнал. После соответствующего преобразования частоты сигналов датчиков давления в электронном блоке, с учетом геометрических размеров вихреобразующего тела и диаметра трубопровода, выходной сигнал расходомера несет информацию о величине объемного расхода.

Внешний вид блоков расходомера показан на рисунке 1.

Конструктивно расходомер состоит из трех блоков: первичного гидродинамического преобразователя расхода «Ирга-РВП», представляющего собой механическое устройство, электронного блока вихревого расходомера «ВР-100» и блока питания «Ирга-БП» со встроенным барьером искрозащиты при необходимости обеспечения взрывозащиты (в невзрывоопасных зонах помещений и наружных установок питание расходомера осуществляется от источника постоянного тока с напряжением питания (источник постоянного тока в состав расходомера не входит).

«Ирга-РВП» выпускается в двух исполнениях: проходном и погружном. В состав расходомера могут также входить: блок формирования выходного сигнала «АВ-2», термометр сопротивления по ГОСТ 6615, датчик давления с токовым либо цифровым выходом, барьер искрозащиты.

Расходомер (в зависимости от состава) может иметь один или несколько нормированных выходных сигналов и передавать следующие виды измерительной информации:

-    текущее значение расхода измеряемой среды в трубопроводе, м3/ч или л/ч;

-    текущее значение температуры измеряемой среды в трубопроводе, °С;

-    текущее значение давления измеряемой среды в трубопроводе, Па.

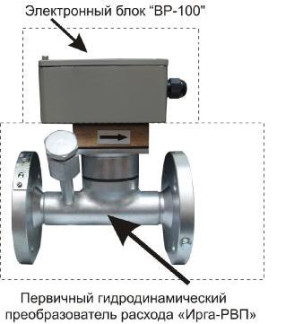

а) Расходомер «Ирга-РВ»    б) Расходомер «Ирга-РВ»

(проходное исполнение)    (погружное исполнение)

в) Блок питания «Ирга-БП» с индикатором    г) Блок питания «Ирга-БП» без индикатора

Рисунок 1. Внешний вид блоков расходомера

Расходомеры имеют следующие исполнения по блоку питания:

• Для взрывоопасных зон:

С1 - «Ирга-БП», питаемый от сети переменного тока частотой (50±1) Гц и напряжением от 187 до 242 В и имеющий встроенный жидкокристаллический индикатор (ЖКИ) для отображения текущего расхода измеряемой среды в рабочих условиях;

С2 - «Ирга-БП», питаемый от сети переменного тока частотой (50±1) Гц и напряжением от 187 до 242 В и не имеющий встроенного ЖКИ;

С3 - «Ирга-БП», питаемый от источника постоянного тока с напряжением питания (24±1) В и имеющий встроенный ЖКИ для отображения текущего расхода измеряемой среды в рабочих условиях;

С4 - «Ирга-БП», питаемый от источника постоянного тока с напряжением питания (24±1) В и не имеющий встроенного ЖКИ;

С5 - «Ирга-БП», питаемый от литиевой батареи напряжением 3,6 В и имеющий встроенный ЖКИ для отображения текущего расхода измеряемой среды в рабочих условиях;

С6 - «Ирга-БП», питаемый от литиевой батареи напряжением 3,6 В и не имеющий встроенного ЖКИ.

• Для невзрывоопасных зон:

С7 - питание расходомера осуществляется от источника постоянного тока с напряжением питания (5+12) В (20 мА).

Расходомеры имеют следующие исполнения по максимальному давлению измеряемой

среды:

Ру1,6 - до 1,6 МПа;    Ру16 - до 16,0 МПа;

Ру2,5 - до 2,5 МПа;    Ру20 - до 20,0 МПа;

Ру4,0 - до 4,0 МПа;    Ру32 - до 32,0 МПа;

Ру6,3 - до 6,3 МПа;    Ру40 - до 40,0 МПа.

Ру10 - до 10,0 МПа;

Расходомеры имеют следующие исполнения по температуре измеряемой среды:

Т80/-30 - от минус 30 до плюс 80 °С (проходной и погружной);

Т80/-55 - от минус 55 до плюс 80 °С (проходной и погружной);

Т200/-30 - от минус 30 до плюс 200 °С (проходной и погружной);

Т200/-55 - от минус 55 до плюс 200 °С (проходной и погружной);

Т280/_3о - от минус 30 до плюс 280 °С (проходной и погружной);

Т280/-55 - от минус 55 до плюс 280 °С (проходной и погружной);

Т300/-30 - от минус 30 до плюс 300 °С (проходной);

Т300/-55 - от минус 55 до плюс 300 °С (проходной);

Т460/-30 - от минус 30 до плюс 460 °С (проходной);

Т460/-55 - от минус 55 до плюс 460 °С (проходной).

Расходомеры имеют следующие исполнения по типу выходного сигнала:

F0 - числоимпульсный;

F1000 - частотный, в диапазоне от 0 до 1000 Г ц;

F1100 - частотный, в диапазоне от 100 до 1100 Гц;

I5 - сила постоянного тока, в диапазоне от 0 до 5 мА;

I20 - сила постоянного тока, в диапазоне от 4 до 20 мА;

HL - цифровой.

«ВР-100» имеет маркировку взрывозащиты «0Exia[ia]IICT5», соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и может устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл.7.3 ПУЭ, 73.2 ПТЭ, ПТБ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах, только при наличии в составе расходомера блока питания «Ирга-БП».

Блок питания «Ирга-БП» с входными искробезопасными цепями уровня «ia» имеет маркировку взрывозащиты «[Exia]IIC Х», соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначен для установки вне взрывоопасных зон помещений и наружных установок согласно гл.7.3 ПУЭ, 73.2 ПТЭ, ПТБ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Расходомер по способу защиты от поражения электрическим током относится к классу

0 по ГОСТ 12.2.007.0-75.

По погрешности измерений расхода и объема расходомеры имеют исполнения: у0,5 у1,

Y2.

Программное обеспечение

Программное обеспечение производит считывание сигналов датчиков давления или датчиков момента, преобразует их в цифровую форму для последующей обработки с использованием параметров настройки. Вычисления и решение о значении результата измерений производятся с учетом данных поверки.

По окончании измерений формируется выходной частотный сигнал, пропорциональный результату измерений, и происходит переход к следующему циклу работы. Электронный блок имеет встроенное программное обеспечение.

Конструкцией расходомера предусмотрена защита встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованная изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Нормирование метрологических характеристик расходомера проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью расходомера.

Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С», согласно МИ 3286-2010.

Технические характеристики

Таблица 2

Знак утверждения типа

наносится на титульный лист паспорта расходомера методом печати, на «Ирга-РВП» - методом гравировки, а на блок питания со встроенным барьером искрозащиты «Ирга-БП» - методом наклейки.

Комплектность

Таблица 3

* Поставляется для взрывоопасных зон.

** Поставляется для расходомеров с токовым выходом для взрывоопасных зон.

*** Поставляется по специальному заказу.

**** Для погружного расходомера является обязательной составной частью, для проходного поставляется по желанию заказчика.

Поверка

осуществляется в соответствии с методиками поверки «ГСИ. Расходомер вихревой «Ирга-РВ» Методика поверки 03.1.01.00.00 МП Часть 1. Проходное исполнение» и «ГСИ. Расходомер вихревой «Ирга-РВ» Методика поверки 03.1.01.00.00 МП Часть 2. Погружное исполнение», утвержденные ГЦИ СИ ОАО «НИИТеплоприбор» 18 ноября 2012 г.

Основные средства поверки указаны в таблице 4.

Таблица 4

Сведения о методах измерений

Методика измерений проводится в соответствии с ГОСТ Р 8.740 «Государственная система обеспечения единства измерений. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков» (для проходного расходомера), ГОСТ Р 8.361 «Государственная система обеспечения единства измерений. Расход жидкости и газа. Методика измерений по скорости в одной точке сечения трубы» (для погружного расходомера) и Методикой измерений расхода и объема газа в рабочих и стандартных условиях счетчиками газа ТРСГ-ИРГА.

Нормативные и технические документы, устанавливающие требования к расходомерам «Ирга-РВ»

1.    ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.

2.    03.1.01.00.00 ТУ. Расходомер вихревой «Ирга-РВ». Технические условия.

Рекомендации к применению

выполнение торговых и товарообменных операций.
