| Номер в госреестре | 55097-13 |
| Наименование СИ | Датчики уровня гидростатические |
| Обозначение типа СИ | FD-01.2.0 |
| Изготовитель | "Profimess GmbH", Германия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 55097-13 |
| Наименование СИ | Датчики уровня гидростатические |
| Обозначение типа СИ | FD-01.2.0 |
| Изготовитель | "Profimess GmbH", Германия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Датчики уровня гидростатические FD-01.2.0 (далее - датчики уровня) предназначены для измерения уровня жидкости в резервуарах и сосудах, работающих под давлением.
Принцип действия датчика уровня основан на измерении давления водяного столба посредством емкостного керамического датчика избыточного давления. Датчик уровня погружен на кабельном подвесе в резервуар с контролируемой жидкостью и измеряет разность давлений между давлением в точке расположения измерительного устройства и атмосферным давлением. Датчик оснащен открытой мембраной, что позволяет проводить высокоточные измерения, и имеет стандартный выходной токовый сигнал 4 ^ 20 мА, пропорциональный глубине, т.е. расстоянию от поверхности контролируемой жидкости.

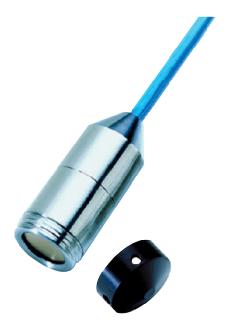

Рисунок 1. Внешний вид датчика уровня. Метрологические и технические характеристики
| Наименование | Значение |
| Диапазон измерений уровня жидкости, мм | от 0 до 2000 |
| Давление рабочей среды, МПа | от 0,01 до 0,6 |
| Пределы основной допускаемой приведенной погрешности при температуре 20° C, % | ± 0,35 |
| Пределы дополнительной погрешности при изменении температуры окружающего воздуха, %/ 10° C | ±0,1 |
| Модуль абсолютного значения вариации, мА, не более | 0,056 |
| Выходной аналоговый сигнал, мА | от 4 до 20 |
| Напряжение питания постоянного тока, В | от 9 до 36 |
| Габаритные размеры, мм, не более длина диаметр | 129 39,5 |
| Длина кабеля, м | 10 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - избыточное давление технологической среды, МПа - температура технологической среды, °С | от минус 25 до 40 до 95 до 0,6 от минус 10 до 40 |
| Масса, кг, не более | 0,4 |
наносится на корпус датчика уровня в виде наклейки и на титульный лист паспорта типографским методом.
| Наименование | Количество |
| Датчики уровня гидростатические FD-01.2.0 зав. №№ 81MBA31CL001, 81MBA32CL001, 81MBA33CL001 | 3 шт. |
| Кабель | 3 шт. |
| Паспорт | 3 экз. |
осуществляется по документу МП 55097-13 «Датчики уровня FD-01.2.0. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июне 2013 г.
Основные средства поверки:
- калибратор процессов многофункциональный FLUKE-726, диапазон измерения тока от 0 до 24 мА, пределы допускаемой абсолютной погрешности ±(0,01 •Ю-2 •1изм. + 2 ед. мл. р.);
- рулетка измерительная металлическая с грузом РНГ, номинальная длина шкалы - 5000 мм, класс точности 3.
приведены в соответствующем разделе паспорта на датчик уровня.
Нормативные и технические документы, устанавливающие требования к датчикам уровня гидростатическим FD-01.2.0
1. ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
2. Техническая документация PROFIMESS GmbH, Германия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ТЭЦ-16, филиала ОАО «Мосэнерго».
