Контроллеры системы обнаружения газа 10, 12, 880, X40, MCX-32, 55101-13

Назначение

Контроллеры системы обнаружения газа серий 10, 12, X40, 880, MCX-32 (далее контроллеры) предназначены для измерения выходных аналоговых сигналов от первичных измерительных преобразователей, главным образом газоанализаторов, с выходным сигналом силы постоянного тока унифицированного диапазона от 4 до 20 мА, приема и архивации выходных цифровых сигналов датчиков загазованности, газоанализаторов, а также сигнализации о выходе получаемых от датчиков значений за допустимые границы и формирования выходного аналогового сигнала в диапазоне 4-20 мА.

Описание

Контроллеры системы обнаружения газа серий 10, 12, 880, X40, MCX-32 служат для организации систем централизованного контроля загазованности воздуха рабочей зоны помещений.

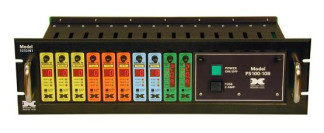

Контроллеры серий 10 и 12, общий вид которых представлен на рисунках 1, 2, предназначены для централизованного сбора измерительной информации от нескольких (в зависимости от модели) удаленно монтируемых датчиков обнаружения газа. Они имеют модульную конструкцию - по модулю, вставляемому в шасси на каждый подключаемый датчик, что обеспечивает гибкость использования в приложениях, где многофункциональные системы обнаружения газа конфигурируются в любых комбинациях на восьми каналах. Каждый вставляемый модуль контроллеров серий 10 и 12 настроен на определенный газ (в заказной конфигурации имеется перечень горючих и токсичных газов) и соответствующий диапазон измерений.

Измерительными компонентами контроллеров серий 10 и 12 являются модули Detcon Model 10 и Detcon Model 12 соответственно.

Контроллеры серии 880, общий вид которых представлен на рисунке 3, это программно-технические комплексы на базе программируемого контроллера, служащего для измерений и управления в сети датчиков обнаружения газа и других типов датчиков. Они могут быть запрограммированы с помощью компьютера через Modbus™. Данный тип контроллеров представлен в серии в двух вариантах: с приемом сигналов датчиков по последовательному интерфейсу (модель 880S-N4X) и с приемом аналоговых сигналов (модель 880A-N4X). Оба можно конфигурировать в полевых условиях.

Контроллеры модели 880S-N4X предназначены для подключения до 32 устройств с цифровым выходом, а модели 880A-N4X могут принимать сигналы до 72 датчиков с выходом аналогового сигнала.

Контроллеры серии 880 имеют цветной сенсорный экран, на котором в графическом виде выводится информация о состоянии каждого подключенного датчика и устройства, имеют три программируемых релейных выхода и возможность вывода журнала сигнальных событий на устройство USB (опционально). Контроллеры можно использовать для удаленного мониторинга показаний датчиков, добавив удаленный дисплей 880 (880 Remote Display).

Контроллеры серии MCX-32 - это многоканальные (до 64 каналов) контроллеры для сети датчиков обнаружения газов, их можно применять для измерения сигналов с других полевых устройств с выходным сигналом в диапазоне от 4 до 20 мА. Взаимодействие с датчиками и полевыми устройствами также осуществляется посредством интерфейса RS-485 Modbus™. Контроллер может определять все подключенные к Modbus™ датчики и автоматически настраивать их конфигурационные параметры.

Контроллеры серии MCX-32 можно наращивать, добавляя нужные модули ввода/вывода Detcon в DIN-рейки. Модули взаимодействуют с контроллером по интерфейсу Modbus™. Модули обеспечивают прием входных аналоговых сигналов в диапазоне от 4 до 20 мА, прием дискретных сигналов, формирование выходных дискретных сигналов и аналоговых в диапазоне от 4 до 20 мА.

В контроллерах серии MCX-32 используется сенсорный дисплей, на котором выводится состояние каждого датчика. Стандартный экран состояния датчика включает информацию о номере канала, его названии, типе датчика и измеренной концентрации газа, информация о сигналах сбоя.

Контроллеры серии Х40 разработаны для наблюдения и управления в качестве ведущего устройства Modbus™ в сетях датчиков обнаружения газа и других устройств (до 32). Последовательные устройства можно соединить по интерфейсу RS-485 Modbus™ напрямую, используется протокол передачи данных Modbus™RTU.

Основными компонентами, определяющими метрологические характеристики контроллеров серий 880, X40 и МСХ-32, являются модули DA-4 AO-4, которые могут использоваться совместно с модулями RL-4 и DI-4, выполняющими функции срабатывания по уставкам. Указанные модели контроллеров различаются исполнением (интерфейс, сенсорный монитор, возможное количество каналов).

Имеются корпусные решения контроллеров серий 10, 12, X40, 880, MCX-32 типа IP 66 (NEMA 4X) и IP23 (NEMA 1). Водонепроницаемый корпус с защитой стандарта IP66 (NEMA 4X) позволяет устанавливать прибор вне помещений в электрически безопасных местах. Модели с корпусом типа IP23 (NEMA 1) пригодны для установки внутри помещений.

Рисунок 5. Внешний вид контроллеров серии X40

Программное обеспечение

Идентификационные данные встроенного программного обеспечения (ВПО) контроллеров описаны в таблице 1.

ВПО содержит инструментальные средства для работы с контроллерами и позволяет выполнять:

-    конфигурирование параметров входных модулей (выбор количества используемых измерительных каналов, диапазонов измерений, типа подключаемого измерительного преобразователя (датчика) и др.);

-    отображение измеренных значений;

-    установку паролей для защиты от несанкционированного доступа (кроме контроллеров серий 10 и 12).

ВПО является метрологически значимой частью ПО, оно устанавливается в энергонезависимую память контроллеров в производственном цикле на заводе-изготовителе; в процессе эксплуатации доступ к ВПО отсутствует (уровень защиты ВПО контроллеров от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010. Метрологические характеристики контроллеров нормированы с учетом ВПО.

Таблица 1 - Идентификационные данные ВПО контроллеров

Технические характеристики

Метрологические характеристики контроллеров системы обнаружения газа серий 880, X40, MCX-32 определяются входящими в их состав модулями ввода аналоговых сигналов Detcon Model DA-4 и вывода аналоговых сигналов Detcon Model AO-4 и приведены в таблице 2. Также могут использоваться модули релейных выходов Detcon Model RL-4 (4 канала вывода).

Таблица 2 - Основные метрологические характеристики модуля входных сигналов контроллеров серий 880, X40, MCX-32_

Таблица 3 - Основные метрологические характеристики модуля выходных сигналов контроллеров серий 880, X40, MCX-32_

Метрологические характеристики контроллеров системы обнаружения газа серий 10, 12 определяются входящими в их состав модулями Detcon Model 10 и Detcon Model 12 соответственно и приведены в таблице 4.

Таблица 4 - Основные метрологические характеристики контроллеров серий 10 и 12

Эксплуатационные характеристики контроллеров системы обнаружения газа серий 10, 12, 880, X40, MCX-32 приведены в таблице 4.

Таблица 5 - Эксплуатационные характеристики контроллеров

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства оператора по установке и эксплуатации контроллеров типографским способом.

Комплектность

Контроллеры поставляются в следующей комплектации:

-    контроллер в заказной спецификации;

-    Руководство оператора по установке и эксплуатации.

Поверка

осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки», утвержденному ВНИИМС 16 июня 1999 г.

Перечень основного поверочного оборудования:

-    калибратор многофункциональный MC-5R, пределы допускаемой основной погрешности

±(0,02% показ.+1,0 мкА) в режиме воспроизведения силы постоянного тока в диапазоне от 0 до 25 мА,

±(0,02 % показ. + 1,5 мкА) - в режиме измерения силы постоянного тока в диапазоне от минус 100 до 100 мА.

Сведения о методах измерений

Методы измерений изложены в документах «Руководство оператора по установке и эксплуатации» на конкретную модель контроллера серии.

Нормативные документы, устанавливающие требования к контроллерам системы обнаружения газа серий 10, 12, X40, 880, MCX-32

ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;

Рекомендации к применению

-    осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
