Пресс испытательный гидравлический CLIS, 55102-13

Назначение

Пресс испытательный гидравлический CLIS предназначен для измерений силы при проведении статических и повторно статических (ресурсных) испытаний образцов.

Описание

Принцип действия пресса испытательного гидравлического CLIS основан на преобразовании давления в гидроцилиндре, пропорционального измеряемой силе, в электрический сигнал с последующей его обработкой.

Пресс испытательный гидравлический CLIS состоит из нагружающего устройства с плунжерным гидроцилиндром, насосной установки, силоизмерителя и системы управления, которые обеспечивают измерения силы при деформации образцов испытуемых материалов. Система управления состоит из датчика давления в гидроцилиндре, датчиков концевых индуктивных, блока регулирования и пульта управления с дисплеем для обработки измерительной информации, управления нагружающим устройством и вывода результатов измерений на печатающее устройство.

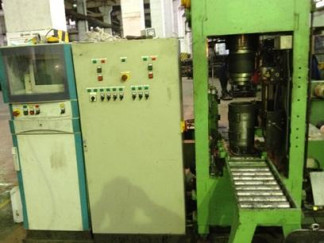

Конструкция корпуса пресса испытательного гидравлического CLIS обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений. Общий вид пресса испытательного гидравлического CLIS представлен на рисунке 1.

Технические характеристики

* - размер со снятыми роликами транспортера.

Знак утверждения типа

наносится на боковую поверхность корпуса пресса испытательного гидравлического CLIS в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

1.    Пресс испытательный гидравлический CLIS - 1 шт.

2.    Руководство по эксплуатации - 1 шт.

3.    Методика поверки - 1 шт.

Поверка

осуществляется по документу МП ТИнТ 62-2012 «Пресс испытательный гидравлический CLIS. Методика поверки». Основное поверочное оборудование - динамометр 2-го разряда, пределы основной относительной погрешности не более ± 0,24 % по ГОСТ Р 8.663-09.

Сведения о методах измерений

приведены в документе «Пресс испытательный гидравлический CLIS. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к прессу испытательному гидравлическому CLIS

ГОСТ 10180-90. Бетоны. Методы определения прочности по контрольным образцам. ГОСТ 3728-78. Трубы. Метод испытания на загиб.

Техническая документация фирмы «ZEPWN», Польша.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
