| Номер в госреестре | 55106-13 |
| Наименование СИ | Анализаторы стабильности тяжелых нефтяных топлив и тяжелых нефтяных остатков |
| Обозначение типа СИ | PORLA GLX |
| Изготовитель | "Finnish Measurement Systems Ltd.", Финляндия |
| Год регистрации | 2013 |
| Срок свидетельства | 03.08.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Анализаторы стабильности тяжелых нефтяных топлив и тяжелых нефтяных остатков модели «PORLA GLX» (далее - анализаторы) предназначены для автоматического измерения показателя стабильности - П-параметра (число пептизации) и эквивалента растворителя (ксилола, толуола, 1-метил-нафталина, тетралина), характеризующих стабильность тяжелых нефтяных топлив и тяжелых нефтяных остатков (далее - тяжелых нефтепродуктов) к осаждению асфальтенов и являющихся важными параметрами для оценки прямогон-ности и возможности углубленной переработки тяжелых нефтепродуктов после хранения и их совместимости при смешивании.
Принцип действия анализатора основан на титриметрическом методе с регистрацией точки осаждения асфальтенов оптическим детектором по изменению интенсивности рассеянного видимого света. При исследовании стабильности с помощью анализатора проба тяжелого нефтепродукта разбавляется ароматическим растворителем, таким как ксилол, толуол, 1-метил-нафталин или тетралин, для снижения вязкости в целях лучшей смешиваемости. Затем к смеси тяжелого нефтепродукта и ароматического растворителя добавляется небольшими порциями парафиновый растворитель (гептан, декан, цетан, изо-октан), вплоть до начала образования осадка. Точка формирования асфальтеновых хлопьев обнаруживается оптическим детектором по изменению интенсивности рассеянного видимого света.
Анализатор автоматически выполняет разбавление пробы ароматическим растворителем и титрование парафиновым растворителем. Действие анализатора и измерение П-параметра и эквивалента растворителя контролируется программным обеспечением персонального компьютера. Результаты выводятся на экран персонального компьютера. Их можно сохранить в памяти компьютера и распечатать с помощью принтера. Анализатор применяют в лабораторных условиях.
Анализатор конструктивно состоит из подогреваемой карусели для проб, измерительного блока с оптической системой, смесителя, четырех прецизионных насосов-дозаторов, предназначенных для разбавления, титрования, циркуляции и удаления отходов.
Пломбирование осуществляется на передней панели анализатора в левом верхнем
углу.
Влияние программного обеспечения учтено изготовителем при нормировании метрологических характеристик анализатора.
| Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| porcrudepcidask_6.exe | 2.6 | 92EE418747E1F14606 4EC0E48BC1E8D9 | MD5Hasher |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: «С» по МИ 3286-2010.

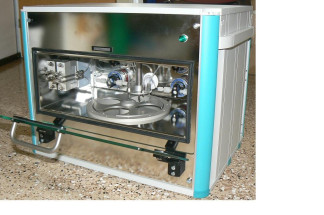

Фото общего вида анализатора приведено на рисунке 1.
| № | Наименование характеристики | Значение характеристики |
| 1 | 2 | 3 |
| 1 | Диапазон измерений: - П-параметр, отн. ед.; - эквивалент растворителя, %. | От 1,00 до 6,00 От 2 до 100 |
| 1 | 2 | 3 |
| 2 | Предел допускаемого среднего квадратического отклонения случайной составляющей абсолютной погрешности измерений П-параметра, отн. ед., в диапазоне измерений: - от 1,00 до 3,50 отн. ед. включ.; - свыше 3,50 до 6,00 отн. ед. включ. | 7 9 О (N о" о" |
| 3 | Предел допускаемого среднего квадратического отклонения случайной составляющей абсолютной погрешности измерений эквивалента растворителя, % | 1,4 |
| 4 | Пределы допускаемой абсолютной погрешности измерений П-параметра, отн. ед., в диапазоне измерений: - от 1,00 до 3,50 отн. ед. включ.; - свыше 3,50 до 6,00 отн. ед. включ. | ± 0,14 ± 0,58 |
| 5 | Пределы допускаемой абсолютной погрешности измерений эквивалента растворителя, % | ± 2,8 |
| 6 | Предел допускаемой относительной погрешности дозирующего устройства при расходе 0,07 см3/с, % | 0,3 |
| 7 | Питание: - напряжение, В; - частота, Гц | (110±11)/(220±22) (50±1)/(б0±1) |
| 8 | Масса, кг, не более | 25 |
| 9 | Габаритные размеры, мм, не более | 440*535x400 |
| 10 | Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность, %, не более | От 10 до 40 80 |
| 11 | Средний срок службы, лет, не менее | 10 |
наносят на специальную табличку на лицевой панели анализатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
| № | Наименование изделия и его обозначение | Номер (шифр) документа | Кол-во | Приме чание |
| 1 | Анализатор стабильности тяжелых нефтяных топлив и тяжелых нефтяных остатков модели «PORLA GLX» | - | 1 шт. | |
| 2 | Персональный компьютер Pentium PC с клавиатурой и мышью | 1 шт. | ||
| 3 | Принтер | - | 1 шт. | - |
| 4 | Емкости для растворов | - | 2 шт. | - |
| 5 | Руководство по эксплуатации | - | 1 экз. | - |
| 6 | Методика поверки | МП 51-223-2013 | 1 экз. | - |
осуществляется по документу МП 51-223-2013 «ГСИ. Анализаторы стабильности тяжелых нефтяных топлив и тяжелых нефтяных остатков моделей «PORLA GLX». Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.
Перечень эталонов, применяемых при поверке:
- весы лабораторные электронные СР225Б «SARTORIUS», класс точности I (специальный), наименьший предел взвешивания 80 г, наибольший предел взвешивания 220 г;
- секундомер механический СОСпр-2б-2 2 класса точности, диапазоны измерений от 0 до 60 с, цена деления шкалы 0,2 с и от 0 до 60 мин, цена деления шкалы 1 мин. Пределы допускаемой относительной погрешности 5=±3-(1,7-0,2/Т+4,3-10-4), где Т - измеряемый интервал времени, с;
- ареометр АОН-1, диапазон измерений от 760 до 820 кг/м , пределы допускаемой абсолютной погрешности ±1 кг/м3.
Анализаторы стабильности тяжелых нефтяных топлив и тяжелых нефтяных остатков модели «PORLA GLX». Руководство по эксплуатации.
Нормативные и технические документы, распространяющиеся на анализатор стабильности тяжелых нефтяных топлив и тяжелых нефтяных остатков модели «PORLA GLX»
Техническая документация изготовителя Finnish Measurement Systems Ltd., Финляндия.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
