Назначение
Анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентные энергодисперсионные СПЕКТРОСКАН SUL предназначены для измерения массовой доли серы в нефти и углеводородах, таких как дизельное топливо, бензин, керосин, смазочные масла, мазут, гидравлические масла, реактивное топливо и любые дистиллятные нефтепродукты.
Описание
В основе работы прибора лежит метод энергодисперсионной рентгенофлуоресцентной спектрометрии, изложенный в ГОСТ Р 51947-2002 «Нефть и нефтепродукты. Определение серы методом рентгенофлуоресцентной спектроскопии», ГОСТ Р ЕН ИСО 20847-2010 «Нефтепродукты. Определение содержания серы в автомобильных топливах методом рентгенофлуоресцентной энергодисперсионной спектрометрии» и ИСО 8754 «Нефтепродукты. Определение содержания серы. Рентгеновская флуоресцентная спектрометрия на основе метода энергетической дисперсии».
Метод основан на измерении интенсивности рентгеновского флуоресцентного излучения серы в исследуемой пробе и интенсивности рассеянного излучения углеводородной матрицы, являющейся основой образца. Измеренное значение интегральной интенсивности серы пропорционально ее содержанию.
Флуоресцентное излучение возбуждается источником рентгеновского излучения с энергией выше 2,5 кэВ, в качестве которого используется рентгеновская трубка, и регистрируется газовым пропорциональным счетчиком. Входное окно пропорционального счетчика закрыто фильтром, позволяющим отделить Ка - излучения серы от другого рентгеновского излучения. Электронное оборудование осуществляет подсчет интенсивности рентгеновского излучения в задаваемых энергетических зонах, производит поправки спектральных наложений и переводит интенсивность флуоресцентного излучения в массовую долю серы. Результат анализа выводится на дисплей и принтер. Анализатор является стационарным настольным прибором, для управления и обработки информации используется встроенное микропроцессорное устройство.
Программное обеспечение анализатора предназначено для управления его работой и процессом измерений.

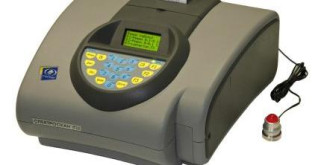

Внешний вид «СПЕКТРОСКАН SUL» приведен на рис. 1.
Таблица 2
Наименование программного обеспечения | Идентификационн ое наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентиф икатор а программного обеспечения |
SPS | SPS | 3.09 и выше | 2D29C38A | crc32 |
Защита программного обеспечения от преднамеренных изменений осуществляется наличием пароля, которым владеет пользователь прибора. Уровень защиты по
МИ 3286 -2010 - «С».
Технические характеристики
Основные метрологические и технические характеристики анализатора приведены в табл. 3. Таблица 3.
Наименование характеристики | Значение характеристики |
1. Диапазон измерений массовой доли серы, % | от 0,0003 до 5 |
2. Пределы допускаемой основной абсолютной погрешности *) при измерении массовой доли серы, % ’ - в диапазоне от 0,0003 до 0,01 % - в диапазоне св.0,01 до 5 % | ±(0,14С+0,00015) ±(0,046С+0,00011) |
3. Предел повторяемости результатов единичных измерений (Р = 0,95), %*) - в диапазоне от 0,0003 до 0,01 % - в диапазоне св. 0,01 до 5 % | 0,088C+0,00012 0,03C+0,0007 |
Наименование характеристики | Значение характеристики |
4. Пределы допускаемой дополнительной относительной погрешности от изменения температуры в рабочем диапазоне температур, % | ±2,5 |
5. Пределы допускаемой дополнительной относительной погрешности от изменения напряжения питающей сети на ±10 % от номинального значения, % | ±0,5 |
6. Время непрерывной работы, ч, не менее | 12 |
7. Напряжение питания от сети переменного тока частотой (50±1) Гц, В | 220±22 |
8. Потребляемая мощность, В-А | 100 |
9. Габаритные размеры, мм, не более | 360*380x180 |
10. Масса, кг, не более | 8,5 |
11. Средняя наработка до отказа, ч | 15000 |
12. Полный средний срок службы, лет | 8 |
*) 1
) Метрологические характеристики анализатора установлены на стандартных образцах
массовой доли серы в нефтепродуктах ГСО 9513-2010 СН-0,0003-НС, ГСО 9404-2009 СН-0,010-НС, ГСО 9407-2009 СН-0,100-НС, ГСО 9416-2009 СН-5,00-НС
Условия эксплуатации:
диапазон температуры окружающего воздуха, °С диапазон атмосферного давления, кПа относительная влажность при 25 °С, %, не более
от 10 до 30 от 84 до 107 80
Знак утверждения типа
Знак утверждения типа наносится на титульном листе паспорта методом компьютерной печати и на заднюю панель анализатора в виде наклейки.
Комплектность
Наименование | Обозначение | Кол-во | Примечание |
Анализатор | РА8.000.000 | 1 | |
Комплект монтажных частей в составе: | | | |
Кабель сетевой | | 1 | |
Фонарь | РА6.000.050 | 1 | |
Комплект инструмента и принадлежностей | РА8.800.000 | 1 | согласно ведомости ЗИП |
Комплект эксплуатационных документов: | | | |
Паспорт (включая методику поверки) | РА8.000.000ПС | 1 | |
Руководство по эксплуатации | РА8.000.000РЭ | 1 | |
Ведомость ЗИП | РА8.000.000 ЗИ | | |
Поверка
осуществляется по Приложению А паспорта РА8.000.000ПС «Анализатор серы в нефти и нефтепродуктах рентгенофлуоресцентный энергодисперсионный СПЕКТРОСКАН SUL. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в августе 2013 г.
Основные средства поверки: государственные стандартные образцы массовой доли серы в нефти и нефтепродуктах ГСО 9513-2010 СН-0,0003-НС, ГСО 9404-2009 СН-0,010-НС,
ГСО 9407-2009 СН-0,100-НС, ГСО 9416-2009 СН-5,00-НС; или аналогичные стандартные образцы, не уступающие по метрологическим характеристикам.
Сведения о методах измерений
Методика измерений изложена в руководстве по эксплуатации анализаторы серы в нефти и нефтепродуктах рентгенофлуоресцентного энергодисперсионного СПЕКТРОСКАН SUL
Нормативные и технические документы, устанавливающие требования к анализатору серы в нефти и нефтепродуктах рентгенофлуоресцентному энергодисперсионному СПЕКТРОСКАН SUL
Технические условия ТУ 4276-002-23124704-2004
ОСПОРБ-99/2010 «Основные санитарные правила обеспечения радиационной безопасности»
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
