Назначение
Счетчики-расходомеры жидкости камерные CONTOIL предназначены для измерения объема жидких нефтепродуктов (легких, средних, тяжелых).
Описание
Принцип действия счетчиков-расходомеров жидкости камерных CONTOIL (далее -счётчики) основан на измерении количества оборотов ротора, выполненного в виде кольца, вращающегося под действием потока жидкости. Поток жидкости при входе в измерительную камеру разделяется на две части, внутренний и внешний, которые на выходе объединяются. Количество оборотов ротора пропорционально объему жидкости, прошедшей через счетчик.
Конструктивно счетчики состоят из первичного преобразователя расхода, механического или электронного счётного устройства (сумматора), установленного на корпусе счетчика.
Первичный преобразователь расхода представляет собой металлический корпус, внутри которого помещен кольцевой ротор из композитного материала, который под действием потока жидкости перемещается в измерительной камере. Вращательное движение ротора передается на механическое или электронное счётное устройство (сумматор), через магнитную муфту. В зависимости от модели, счётчики могут быть оснащены механическим или электронным счётным устройством (сумматором). В механическом сумматоре значения объема жидкости индицируются на роликовом отсчетном устройстве и двух индикаторах часового типа для младших разрядов, а в электронном на жидкокристаллическом табло. В зависимости от модификации модели, счётчики могут быть оснащены дополнительным импульсным выходом (RV), для передачи сигналов во внешние цепи, кроме этого, модели с электронным сумматором, снабжаются как выходом постоянного тока 4 - 20 мА (IN), так и частотным выходом.
Счетчики присоединяются к трубопроводу с помощью резьбового соединения (RC) или фланцевого (FL), в зависимости от модели.
При установке в трубопровод, прямые участки до и после расходомера не требуются.
Счётчики выпускаются следующих моделей: VZO, VZOA, VZO-OEM, VZF, VZFA, VZP, VZD, DFM, модели отличаются по диапазону измерений, классу точности, виду топлива, , виду соединения, типу счётного устройства и выходным сигналам.
Модели DFM предназначены для дифференциального метода измерения, на основе их показаний производится вычисление разности двух объёмов (прямого и обратного потока) универсальным интегрирующим компьютером. Модель DFM представляет собой две соединённые вместе измерительные камеры счетчиков (VZO/VZP/VZD-8 мм) с импульсным выходом по двум каналам.

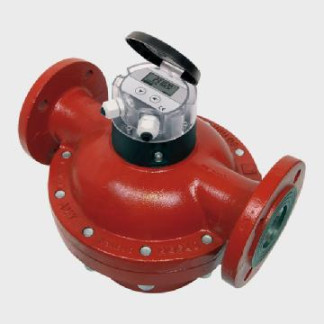

Внешний вид счетчика показан на рис.1.
Место установки заводской пломбы показано на рис.2.
Программное обеспечение
Программное обеспечение (ПО) счетчиков моделей VZD и VZF встроенное, не перезагружаемое, реализует функции диагностики и преобразования результатов измерений в выходной импульсный сигнал. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 | |
Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора |
software/firmware | VZD VZF | 1.01.00 3.00 | | -* |
Version | -* | |
Aquametro | | |
* контрольные суммы ПО не доступны в ходе эксплуатации СИ
Уровень защиты ПО от преднамеренных и непреднамеренных изменений - С по МИ 3286-2010.
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью счетчика.
Технические характеристики
Основные метрологические и технические характеристики счетчиков представлены в таблице 2.
Таблица 2
Наименование характеристики | Значения характеристики для модели |
VZF | VZO | VZFA | VZOA | VZO OEM | DFM | VZP | VZD |
Пределы допускаемой относительной погрешности при измерении объема жидкости, % | ±1 | ± 1 | ± 0,5 | ± 0,5 | ± 1 | ± 1 | ± 1 | ± 1 |
Диапазон расхода жидкости в зависимости от Ду, дм3/ч Ду 4-8 мм Ду 15-50 мм | 10 - 30000 | 0,5 - 200 1 0 - 30000 | 10 - 30000 | 2 - 50 10 - 30000 | 1 - 200 | 4 - 200 4 - 3000 | 4 - 200 | 4 - 200 |
Диаметр условного прохода (Ду), мм (дюйм) | 1 5 - 5 0 (1/2 - 2) | 4 - 50 (1/8 - 2) | 15 - 50 (1/2 -2) | 15 - 50 (1/2 - 2) | 4 - 8 (1/8 -3/8) | 8 - 25 (1/4 - 1) | 4 - 8 (1/8 -1/4) | 4 - 8 (1/8 -1/4) |
Потеря давления на максимальном расходе при вязкости топлива 450 сСт, МПа Ду 4-8 мм Ду 15-50 мм | 120 | 12 120 | 120 | 12 120 | 12 | 12 15 - 100 | 12 | 12 |
Максимальное давление измеряемой среды, МПа исп. резьбовое исп. фланцевое | 1,6 2,5- 4,0 | 2, 5 1 0 | 1,6 2,5 | 1,6 2,5 | 2,5 | 1,6 | 2,5 | 2,5 |
Максимальная кинематическая вязкость жидкости, сСт Ду 4-8 мм Ду 15-50 мм | 420 | 50 420 | 420 | 50 420 | 50 | 50 420 | 50 | 50 |
Диапазон температуры измеряемой о/~' среды, С | от минус 20 до + 180 | от минус 20 до + 180 | от минус 20 до + 60 | от минус 20 до + 60 | от минус 20 до + 60 | от минус 20 до + 60 | от минус 20 до + 60 | от минус 20 до + 60 |
Диапазон температуры окружающей о/~' среды, С | минус 25 до + 80 | минус 25 до +80 | минус 25 до +80 | минус 25 до +80 | минус 25 до +80 | минус 30 до + 80 | минус 30 до + 80 | минус 30 до + 80 |
Тип счётного устройства (RV) - импульсный выход, (IN) - индуктивный выход | Электронное + импульсн, идуктив, частот выход | М еха н и ч е с к о е + импульсн или идуктив. выход. | Электронное + импульсн, идуктив, частот выход | Механическо е + импульсн или идуктив. выход. | только импульсный выход. | импульсный выход + Электронное (выносное) | только импульсный выход. | Электронное + импульс. выход. |
Габаритные размеры (в зависимости от Ду), мм | VZF | VZO | VZFA | VZOA | VZO OEM | DFM | VZP | VZD |
высота | 155 - 299 | 79 - 369 | 155 - 299 | 155 - 299 | 42 | 77 - 120 | 69 | 69 |
длина | 165 - 355 | 65 - 350 | 165 - 350 | 165 - 355 | 54 | 143 - 190 | 59 | 59 |
ширина | 105 - 280 | 65 - 280 | 105 - 280 | 105 - 280 | 54 | 74 - 130 | 70 | 70 |
Масса (в зависимости от Ду и типа соединения ), кг | 2,2 - 41 | 0,65 - 42 | 2,2 - 41 | 2,2 - 41 | 5 ,7 0, 1 5 ,6 0, | 1,9 - 3,8 | 0,82 - 1,1 | 0,82 - 1,1 |
Рабочая жидкость - Топливо: легкое среднее тяжелое | да | да | да | да | да | да | да | да |
да | да | да | да | да | да | да | да |
да | только Ду 15 - 50 | да | только Ду 15 - 50 | нет | только Ду 20 - 25 | нет | нет |
Напряжение питания, пост. ток, В | 12-48 |
Потребляемый ток, мА ,не более, | 50 |
Средний срок службы, лет | 10 |
Средняя наработка на отказ, ч | 65000 |
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации типографским способом и на корпус преобразователя в виде наклейки.
Комплектность
Счетчик-расходомер жидкости камерный CONTOIL 1 шт.;
Руководство по эксплуатации 1 экз.
Поверка
осуществляется по документу ГОСТ 8.451-81 «Счетчики жидкости камерные. Методы и средства поверки».
Основные средства поверки:
Поверочная установка для поверки методом измерения объема с основной погрешностью не более ± 0,15 %.
Сведения о методах измерений
Методы измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам-расходомерам жидкости камерным CONTOIL
1. ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
2. Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
