Установки измерительные Т-ГЗУ Башнефть, 55111-13

Назначение

Установки измерительные «Т»-ГЗУ Башнефть предназначены для измерения массового расхода и массы сырой нефти, массового расхода и массы сепарированной нефти без учета воды, объемного расхода и объема свободного нефтяного газа, приведенного к стандартным условиям, а также отображения, архивирования и передачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного промысла.

Описание

Принцип действия установки основан на измерении счетчиками-расходомерами параметров потока продукции нефтяной скважины. При подаче на вход установки продукции нефтяной скважины (сырой нефти) установка обеспечивает либо попеременное наполнение и опорожнение сепаратора жидкостью, либо постоянное истечение жидкости с поддержанием в сепараторе постоянного уровня. При этом расходомеры-счетчики жидкости и газа регистрируют текущие значения измеряемых параметров расхода, массы и объема. Влагомер регистрирует текущее содержание воды в жидкости, обводненность нефти может также определяться лабораторным (расчетным) методом. Контроллер обрабатывает информацию от средств измерений, отображает ее на дисплее и выдает информацию на интерфейсный выход согласно протоколу обмена.

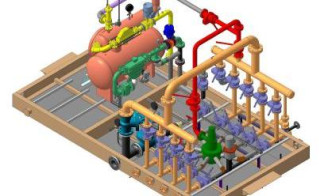

В состав установки входят:

-    блок технологический (далее - БТ);

-    блок аппаратурный (далее - БА).

БТ предназначен для размещения, укрытия и обеспечения условий для нормальной работы средств измерений и установленного в нем, технологического оборудования:

-    счетчиков-расходомеров массовых Micro Motion модификаций F, CMF (Госреестр № 45155-10);

-    счетчика газа «Ирга-РВ» (Госреестр № 26133-08), счетчика газа вихревого СВГ (Госреестр № 13489-07);

-    влагомера нефти поточного ПВН-615.001 (Госреестр № 39100-08);

-    датчиков давления Метран-55 (Госреестр №18375-08), датчиков давления Метран-150 (Госреестр №32854-09);

-    преобразователей термоэлектрических взрывозащищенных Метран-250 (Госреестр № 21970-11), преобразователей температуры Метран-280-Ех (Госреестр № 23410-08);

-    сепаратора, служащего для сепарации газа от жидкости (сырой нефти), оснащенного системой регулирования уровня жидкости (датчика гидростатического давления, поплавка и др.);

-    трубопроводной обвязки, служащей для соединения входов установки с входом сепаратора, и выходов сепаратора (жидкостной и газовой линии) - с выходным коллектором;

-    системы отопления и вентиляции.

Конструктивно газовая линия состоит из двух линий, основной с установленным счетчиком-расходомером Micro Motion, и дополнительной, для отбора газа на отопитель с установленным счетчиком газа «Ирга-РВ» или СВГ.

БА предназначен для размещения, укрытия и обеспечения условий для нормальной работы устанавливаемого в нем оборудования:

-    контроллера SCADAPack (Госреестр № 50107-12);

-    шкафа силового для питания установки, систем отопления, освещения и вентиляции;

-    шкафа вторичного оборудования (с газоанализатором и пожаро - охранной сигнализацией).

Уровень защиты программного обеспечения установок измерительных «Т»-ГЗУ Башнефть от преднамеренных и непреднамеренных изменений соответствует уровню «С». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части программного обеспечения и измеренных (вычисленных) данных.

Пломбирование на предприятии-изготовителе осуществляется путем нанесения пломб или наклеек в место, указанное стрелкой (рис.2).

Всего листов 4

Технические характеристики

Таблица 2 - Основные технические характеристики установки_

Знак утверждения типа

наносится на табличках блока технологического и блока аппаратурного, а так же в центр титульных листов паспорта и руководства по эксплуатации, способами, принятыми на заводе -изготовителе.

Комплектность

Таблица 3 - Комплект поставки установок.

Поверка

осуществляется по документу МП 55111-13 «Инструкция. ГСИ. Установки измерительные «Т»-ГЗУ Башнефть. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 21 июня 2013 г.

Основное поверочное оборудование:

-    государственный первичный специальный эталон единицы массового расхода газожидкостных смесей ГЭТ 195-2011, диапазон расходов от 2 до 110 т/ч (для жидкости), от 0,1 до 250 м /ч (для газа), суммарные неопределенности: расхода газа находятся в пределах ± 0,38 %, расхода жидкости находятся в пределах ± 0,46 %;

-    рабочий эталон единиц массового расхода (массы) воды 2-го разряда в диапазоне от 2 до 3000 т/сут. и объемного расхода (объема) воздуха 1-го разряда в диапазоне от 0 до 8000 н.м /сут. №УПР-001. Пределы допускаемой относительной погрешности при измерении массы жидкости ± 0,15 %, при измерении объема газа ± 0,5 %;

-    гигрометр психрометрический ВИТ-1, диапазон измерения относительной влажности от 20 до 90 %, предел абсолютной погрешности ± 6 %; диапазон измерения температуры от 0 до 25 °С, абсолютная допускаемая погрешность ±0.2 °С.

Сведения о методах измерений

Методы измерений содержатся в документе: «ГСИ. Количество нефти и нефтяного газа извлекаемых из недр. Методика измерений установками измерительными типа «Т»-ГЗУ.

Нормативные и технические документы, устанавливающие требования к установкам измерительным «Т»-ГЗУ Башнефть

1    ГОСТ Р 8.618-2006 «Государственная поверочная схема для средств измерений объемного и массового расхода газа».

2    ГОСТ 8.510-2002 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости».

3    ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования.

4    Техническая документация ООО «Завод НГО «ТЕХНОВЕК».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции.
