Анализаторы вольтамперометрические ТА-Эколаб, 55117-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Анализаторы вольтамперометрические ТА-Эколаб Назначение средства измерений

Анализаторы вольтамперометрические ТА-Эколаб (далее - анализаторы) предназначены для измерений массовой концентрации электрохимически активных ионов и веществ в питьевых, природных, минеральных, технологических и сточных водах, водных растворах проб пищевых продуктов, продовольственного сырья, почв, донных отложений и других материалов методами прямой, инверсионной вольтамперометрии и хроноамперометрии.

Описание

Принцип действия анализаторов основан на измерении силы электрического тока, протекающего в цепи электрохимической ячейки с анализируемым раствором, под воздействием приложенного к ее электродам потенциала. При этом величина силы тока, используемая в качестве аналитического сигнала, пропорциональна концентрации вещества в растворе, а значение потенциала характеризует природу данного вещества.

Для управления анализатором и обработки результатов измерений используется программное обеспечение «Valab Professional», установленное на IBM PC-совместимый компьютер. Информационный обмен осуществляется через Bluetooth соединение.

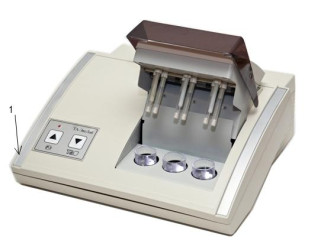

Конструктивно анализаторы представляют собой приборы настольного исполнения, имеющие три измерительных канала (электрохимических ячейки) и встроенный источник УФ-облучения (рисунок 1).

По способу представления информации анализатор является цифровым; по уровню автоматизации - автоматизированный; по видам источников питания - с сетевым питанием; по режиму работы - циклического действия; по назначению - лабораторным (стационарным).

Места пломбирования (1, 2) для защиты от несанкционированного доступа показаны на рисунках 1 и 2.

Программное обеспечение

ПО Valab Professional функционирует под управлением операционной системы Microsoft Windows XP/Vista/7 и предназначено для совместной работы с анализаторами.

ПО выполняет следующие функции:

-    управление режимами работы анализатора;

-    обработка вольтамперограмм;

-    расчет массовой концентрации определяемых ионов и веществ;

-    метрологическая обработка результатов измерений;

-    документирование и архивирование результатов измерений.

ПО защищено от непреднамеренных и преднамеренных изменений. Защита ПО соответствует уровню «С» по МИ 3286-2010. ПО разделено на метрологически значимую часть (файл - ValabMet.dll) и метрологически незначимую часть.

Идентификационные данные метрологически значимой части программного обеспечения представлены в таблице 1.

Метрологические характеристики анализаторов нормированы с учетом ПО.

Таблица 1

1 Диапазоны измерений и пределы допускаемой относительной погрешности измерений массовой концентрации ионов представлены в таблице 2.

Таблица 2

2 Диапазон поляризующего напряжения, В

от минус 2,4 до плюс 2,4.

3    По требованиям электромагнитной совместимости в части помехоустойчивости и помехоэмиссии анализаторы соответствуют требованиям ГОСТ Р 51522.1-2011.

4    Анализаторы обладают прочностью к механическим воздействиям при транспортировании по группе 2 ГОСТ 22261.

5    Условия эксплуатации анализаторов:

от 15 до 35; от 84 до 106,7; от 30 до 80.

от 198 до 242; от 49 до 51.

305 х 280 х 125. 3,5.

25.

10000.

-    температура окружающего воздуха, °С

-    атмосферное давление, кПа

-    относительная влажность воздуха, %

6    Параметры электрического питания

-    напряжение питания переменного тока, В

-    частота, Гц

7    Габаритные размеры анализаторов, ДхШхВ, мм, не более

8    Масса анализатора, кг, не более

9    Потребляемая мощность, В-А, не более

10    Время непрерывной работы, ч

11    Средняя наработка на отказ, ч

12    Средний срок службы, лет, не менее

Знак утверждения типа

наносится в виде наклейки на верхнюю крышку анализаторов и титульный лист документа «Анализаторы вольтамперометрические ТА-Эколаб. Руководство по эксплуатации».

Комплектность

Поверка

осуществляется по документу МП 195-13 «ГСИ. Анализаторы вольтамперометрические ТА-Эколаб. Методика поверки», утвержденному ФБУ «Томский ЦСМ» в июле 2013 г.

Основные средства поверки:

-    государственный стандартный образец состава водных растворов ионов кадмия (ГСО 6690-93), аттестованное значение 1,0 г/дм , относительная погрешность аттестованного значения ГСО при доверительной вероятности 0,95 1,0 %;

-    дозатор пипеточный ДПОП-1 -5-50, диапазон объёмов дозирования от 0,005 до

33

0,050 см , дискретность установки доз 0,00002 см , относительная погрешность дозирования не более 5 %;

33

-    пипетки вмест. 0,5 см класса 1, вмест. 10 см класса 2 по ГОСТ 29227-91;

-    пробирки мерные лабораторные вмест. 5 см3 исполнения 2 по ГОСТ 1770-74.

Примечание - Допускается применение средств, не приведенных в перечне основных средств поверки, но обеспечивающих определение (контроль) метрологических характеристик с требуемой точностью.

Сведения о методах измерений

Методики измерений, аттестованные в соответствии с ГОСТ 8.563-2009.

Нормативные и технические документы, устанавливающие требования к анализаторам вольтамперометрическим ТА-Эколаб

1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

2    ГОСТ Р 8.735.0-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения

3    4215-006-14400795-2013 ТУ. Анализаторы вольтамперометрические ТА-Эколаб. Технические условия

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
