| Номер в госреестре | 55122-13 |
| Наименование СИ | Счетчики электрической энергии трехфазные |
| Обозначение типа СИ | Альфа AS3000 |
| Изготовитель | ООО "Эльстер Метроника", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 04.10.2018 |
| МПИ (интервал между поверками) | 14 лет |
| Описание типа | скачать |
Счетчики электрической энергии трехфазные Альфа АБ3000 (далее по тексту -счетчики) классов точности 1 и 2 по ГОСТ Р 52322-2005 по активной энергии, класса точности 2 по ГОСТ Р 52425-2005 по реактивной энергии предназначены для:
- измерения и учета активной и реактивной энергии в трехфазных цепях переменного тока непосредственного включения, в одно- и многотарифном режимах;
- накопления в профиле данных об энергии и мощности, а также данных параметров сети;
- использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и передачи с помощью имеющегося в счетчике интерфейса измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии;
- измерения и отображения параметров трехфазной электрической сети (токов, напряжений, частоты, коэффициента мощности).
Результаты измерений входных сигналов тока и напряжения, полученные от трех однофазных измерительных процессоров обрабатываются специализированной микропроцессорной схемой основной платы счетчика. Измеренные данные, параметры конфигурации, статусная и иная информация хранятся в энергонезависимой памяти и могут отображаться на жидкокристаллическом индикаторе (ЖКИ) счетчика.
Счетчики позволяют вести многотарифный учет активной и реактивной энергии в двух направлениях. Счетчики имеют возможность измерения и отображения параметров электрической сети.
Опционально счетчики могут иметь силовое реле (контактор) для отключения нагрузки.
Для связи с устройствами верхнего уровня могут использоваться интерфейсы RS232 или RS485, а также модули коммуникации GSM/GPRS, PLC, Ethernet или радио модуль.
Модификации и исполнения счетчиков, определяемые при заказе, отображается на щитке счетчика в виде буквенно-цифрового кода.
Пример записи исполнения счетчика - AS3000-134-RLM-PB2K-B- GS
GS
1
3
4
RLM
B
| AS3000 | |
| Альфа AS3000 |
Класс точности
Класс точности 1 Класс точности 2
1
2
Напряжения (элементность счетчика)
3x220/380 В (трехэлементный счетчик)
3
Токи
5 (100) A (непосредственное включение)
4
Измерение энергии и наличие функций
Измерение активной и реактивной энергии в одном R (T)
направлении (Измерение активной энергии в многотарифном режиме)
Измерение активной и реактивной энергии в двух направлениях
Графики нагрузки по энергии и графики по параметрам сети Измерение активной энергии по модулю Функция "Чтение без питания"_
Реле и вспомогательные входы
Импульсные каналы SO стандарта 27V DC Дополнительные импульсные каналы 230V Управляющие входы Размыкающее реле (контактор
Цифровые интерфейсы, протокол обмена
Цифровой интерфейс RS232 Цифровой интерфейс RS485 Протокол обмена DLMS_
Модули коммуникации
GSM/GPRS PLC-модем RF модуль
Ethernet модуль_
RA
L
M
N
PB1-PB3
PA1-PA4
U1-U2
К
S
B
D
GS
PL
RF
En
Примечания
1 При отсутствии в счетчике дополнительных функций, обозначаемых индексами "А", "L", "М", "N", “PB”, “PA” "U", "K", "S", "B", "D", эти индексы в обозначении модификации отсутствуют.
2 Недопустимо сочетание символов "S" и "B" в обозначении модификации.
3 При отсутствии в счетчике модуля коммуникации: GSM/GPRS-модема (индекс “GS” в обозначении модификации), GPRS-модема (индекс “GP” в обозначении), RF модуля (индекс “RF” в обозначении), PLC-модема (индекс “PL” в обозначении), Ethernet модуля (индекс “En” в обозначении модификации) его индексы в обозначении модификации счетчика отсутствует.
Соответствие классов точности счетчиков Альфа АS3000 по активной и реактивной энергии приведены в таблице 1.
Таблица 1
| Измеряемая энергия | Класс точности счетчика | |
| Активная | 1 | 2 |
| Реактивная | 2 | 2 |

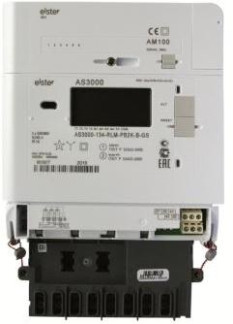

Фотография общего вида счетчика с указанием схемы пломбировки от несанкционированного доступа представлена на рисунке 1.
cio
1 - пломба ОТК завода-изготовителя; 2 - пломба кнопки " RESET";
3 - пломба поверителя;
Рисунок 1
В счетчиках Альфа АS3000 все измерения выполняют три однофазных ЦСП (цифровой сигнальный процессор). Затем измеренные данные поступают в специализированный микроконтроллер, в который, в процессе изготовления счетчика, загружается внутреннее программное обеспечение "Счетчики электрической энергии трехфазные "Альфа АS3000" (далее по тексту - ПО "Альфа АS3000"), которое является метрологически значимым. Влияние ПО на метрологические характеристики оценивают при испытаниях.
При этом инструментальную погрешность средства измерения и погрешность, вносимую ПО, не разделяют, и проверяют, что суммарная погрешность средства измерения не превышает допустимые значения. ПО "Альфа АS3000 " аппаратно защищено от записи, что исключает
возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Номера версий и цифровые идентификаторы ПО "Альфа AS3000 " можно получить из счетчика с помощью программы «^phaSET».
Идентификационные данные ПО "Альфа AS3000 " указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения счетчиков электрической энергии трехфазных Альфа AS3000_
| Наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО «Счетчики электрической энергии трехфазные «Альфа AS3000» | 10.00 | - | CRC |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 «С»
Метрологические и технические характеристики счетчиков электрической энергии трехфазных Альфа AS3000 приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики счетчиков электрической энергии трехфазных Альфа AS3000
| Наименование характеристики | Значение | Примечание |
| Класс точности - по активной энергии ГОСТ Р 52322-2005 - по реактивной энергии ГОСТ Р 52425-2005 | 1; 2 2 | |
| Номинальные значения напряжения (ином), В | 3x220/380 | Допускается 3x230/400 |
| Рабочий диапазон напряжений, В | От 0,8 ином до 1,15 ином | |
| Базовый (1б) (максимальный) ток, А | 5(100) | |
| Номинальное значение частоты, Г ц | 50 | 60 - по заказу |
| Рабочий диапазон частот, Г ц | От 47,5 до 52,5 | От 57 до 63 -по заказу |
| Диапазон значений постоянной счетчика по импульсному выходу, имп./(кВтч) [имп./(кварч)] | От 1 до 100000 | Задается программно; зависит от 1б |
| Стартовый ток (чувствительность), А • класс точности 1 • класс точности 2 | 0,004 1б 0,005 1б | При коэффициенте мощности, равном 1 |
| Потребляемая мощность на фазу по цепям напряжения, Вт (В А), не более | 0,7 (0,8) | |
| Параметры импульсного выхода SO стандарта: - напряжение, В, не более - ток, мА | 27 25 | |
| Длительность выходных импульсов, мс | 120 | Возможно другое значение по заказу |
| Скорость обмена информацией при связи со счетчиком по цифровым интерфейсам, бит/с | 300 - 19200 | |
| Пределы основной абсолютной погрешности хода внутренних часов, с/сутки, не более | ± 0,5 | |
| Количество тарифных зон | До 4 | |
| Разрядность ЖКИ - дробная часть (количество знаков после запятой) программируется | 8 разрядов | |
| Защита от несанкционированного доступа: - пароль счетчика - аппаратная блокировка - контроль снятия крышки зажимов - контроль снятия кожуха - аппаратная защита метрологически значимой части - фиксация воздействия электромагнитного поля | Есть Есть Есть Есть Есть Есть | |
| Сохранение данных в памяти, лет | 30 | При отсутствии питания |
| Самодиагностика счетчика | Есть | Выполняется при включении питания, а также после каждого обмена через оптический порт |
| Масса, кг, не более - без размыкающего реле - с размыкающим реле | 1,5 1,9 | |
| Г абаритные размеры (высота х ширина х толщина), мм, не более - без размыкающего реле - с размыкающим реле | 284,2x170,9x75,3 314,2x170,9x75,3 | |
| Средняя наработка до отказа, ч, не менее | 120000 | |
| Срок службы, лет, не менее | 30 | |
| Степень защиты корпуса по ГОСТ 14254-96 | IP54 | Счетчик предназначен для установки внутри помещений |
| Класс защиты по ГОСТ Р 51350-99 | II |
| Условия эксплуатации: - диапазон рабочих температур окружающего | От минус 40 до + | |
| воздуха,°С | 70 | |
| - относительная влажность | 0 - 95 | |
| (неконденсирующаяся), %, | 60 - 106,7 (460 - | |
| - атмосферное давление, кПа (мм рт. ст.) | 800) |
Знак утверждения типа наносится на щиток счетчика Альфа АS3000 методом гравировки, а на титульный лист паспорта и руководства по эксплуатации типографским способом.
В комплект поставки счетчика Альфа АS3000 входят:
- счетчик;
- паспорт ДЯИМ.411152.022 ПС;
- руководство по эксплуатации ДЯИМ.411152.022 РЭ;
- методика поверки МП № 023/551-2013;
- программное обеспечение (ПО) «alphaSET»;
- упаковочная тара.
Примечание - Допускается комплектование и передача РЭ, МП и ПО на электронном носителе; поставляется один CD-диск на партию счетчиков в 10 штук.
Осуществляется по документу МП № 023/551-2013 «ГСИ. Счетчики электрической энергии трехфазные Альфа АS3000. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22 августа 2013 г.
Основные средства поверки:
- установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1 с эталонным счетчиком класса точности 0,05;
- калибратор переменного тока "РЕСУРС-К2";
- универсальная пробойная установка УПУ-10;
- IBM (PC-совместимый компьютер) с ОС Microsoft Windows NT/2000/XP/Vista;
- устройство синхронизации времени УСВ-2;
- частотомер Ч3-63.
Методы измерений с помощью счетчиков электрической энергии трехфазных Альфа АS3000, указаны в документах «Счетчики электрической энергии трехфазный Альфа АS3000, Руководство по эксплуатации» ДЯИМ.411152.022 рЭ
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным Альфа АS3000.
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
3 ГОСТ Р 52322-2005 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
4 ГОСТ Р 52425-2005 (МЭК 62053-23:2003). Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2).
5 Счетчики электрической энергии трехфазные Альфа AS3000, Альфа AS3500. Технические условия ТУ 4228-015-29056091-13.
6 Техническая документация ООО «Эльстер Метроника», Россия.
Осуществление торговли и товарообменных операций.
