Аттенюаторы коаксиальные фиксированные 1500-WA-FFN-40, 55124-13

Назначение

Аттенюаторы коаксиальные фиксированные 1500-WA-FFN-40 (далее - аттенюаторы) предназначены для ослабления мощности электромагнитных колебаний в коаксиальных линиях передачи высокой мощности в диапазоне частот до 2,4 ГГц.

Описание

Аттенюаторы представляют собой однозначную меру ослабления мощности электромагнитных СВЧ колебаний.

Принцип действия аттенюатора основан на поглощении мощности электромагнитных СВЧ колебаний.

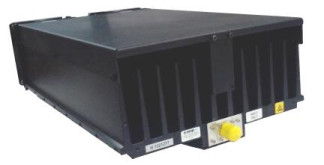

Конструктивно аттенюатор выполнен в виде отрезка микрополосковой линии, помещенной внутри ребристого радиатора прямоугольной формы из алюминиевого сплава. Поверхность радиатора анодирована. В аттенюаторах используется принудительное охлаждение с помощью вентилятора.

Всего листов 3

Диапазон частот, ГГц

0 - 2,4 40

Номинальное значение вносимого ослабления, дБ

Пределы допускаемой абсолютной погрешности вносимого ослабления, дБ, в диапазоне частот:

-    от 0 до 1,0 ГГц вкл.;

±1,0

минус 0,5/плюс 1,5

1,10

1,25

1500

4000

50

7/3,04 N (розетка)

13,7

500x270x152

220±22

5 - 40 90,0

-    свыше 1,0 ГГц до 2,4 ГГц

Коэффициент стоячей волны по напряжению (КСВН), не более, в диапазоне частот:

-    от 0 до 1,0 ГГц вкл.;

-    свыше 1,0 ГГц до 2,4 ГГц

Максимальная мощность на входе аттенюатора, Вт Максимальная импульсная мощность, Вт Волновое сопротивление входа (выхода), Ом Сечение коаксиального тракта, мм Тип коаксиального соединителя Масса, кг, не более:

Габаритные размеры, мм, не более:

Питание:

-    напряжение переменного тока частотой от 47 до 63 Гц, В Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность при температуре 25 °С, %, не более

Знак утверждения типа

наносится на корпус аттенюатора методом трафаретной печати и на эксплуатационную документацию методом компьютерной графики.

Комплектность

В комплект поставки аттенюатора входят:

-    аттенюатор коаксиальный фиксированный 1500-WA-FFN-40

-    Руководство по эксплуатации

-    Методика поверки

Поверка

осуществляется по документу 433-095-2013 МП «Аттенюаторы коаксиальные фиксированные 1500-WA-FFN-40. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петербург» 12 августа 2013 г.

Перечень эталонов, применяемых при поверке:

-    измеритель модуля коэффициента отражения и передачи Р2М-18, 0,01 - 18 ГГц, КСВН=1,03 - 3, ПГ ±(3К+1) %;

-    измеритель комплексных коэффициентов передачи Обзор-103, 0,3 - 1300 МГц, КСВН=1,03 - 3,0, ПГ ±2,4К %;

-    комплект для измерения соединителей коаксиальных КИСК-7, ПГ ±0,02 мм;

-    измеритель отношения значений мощности эталонный FSV-30S, 0,03 - 18,0 ГГц, 0 - 80 дБ, ПГ ±(0,04 - 0,12) дБ;

-    генератор сигналов N5183, 100 кГц - 40 ГГц, ПГ ±210-6.

Сведения о методах измерений

Методика измерений изложена в Руководстве по эксплуатации «Аттенюаторы коаксиальные фиксированные 1500-WA-FFN-40».

Нормативные и технические документы, устанавливающие требования к аттенюаторам коаксиальным фиксированным 1500-WA-FFN-40

1.    ГОСТ Р 8.562-2007 «ГСИ. Государственная поверочная схема для средств измерения мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».

2.    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

3.    Техническая документация фирмы-изготовителя «Bird Technologies Group», США.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
